Szintezhető kazetta kábelkivezetővel, rozsdamentes acél
Rend. szám 7409603 | EAN-kód 4012197369187
- Termékleírás
-

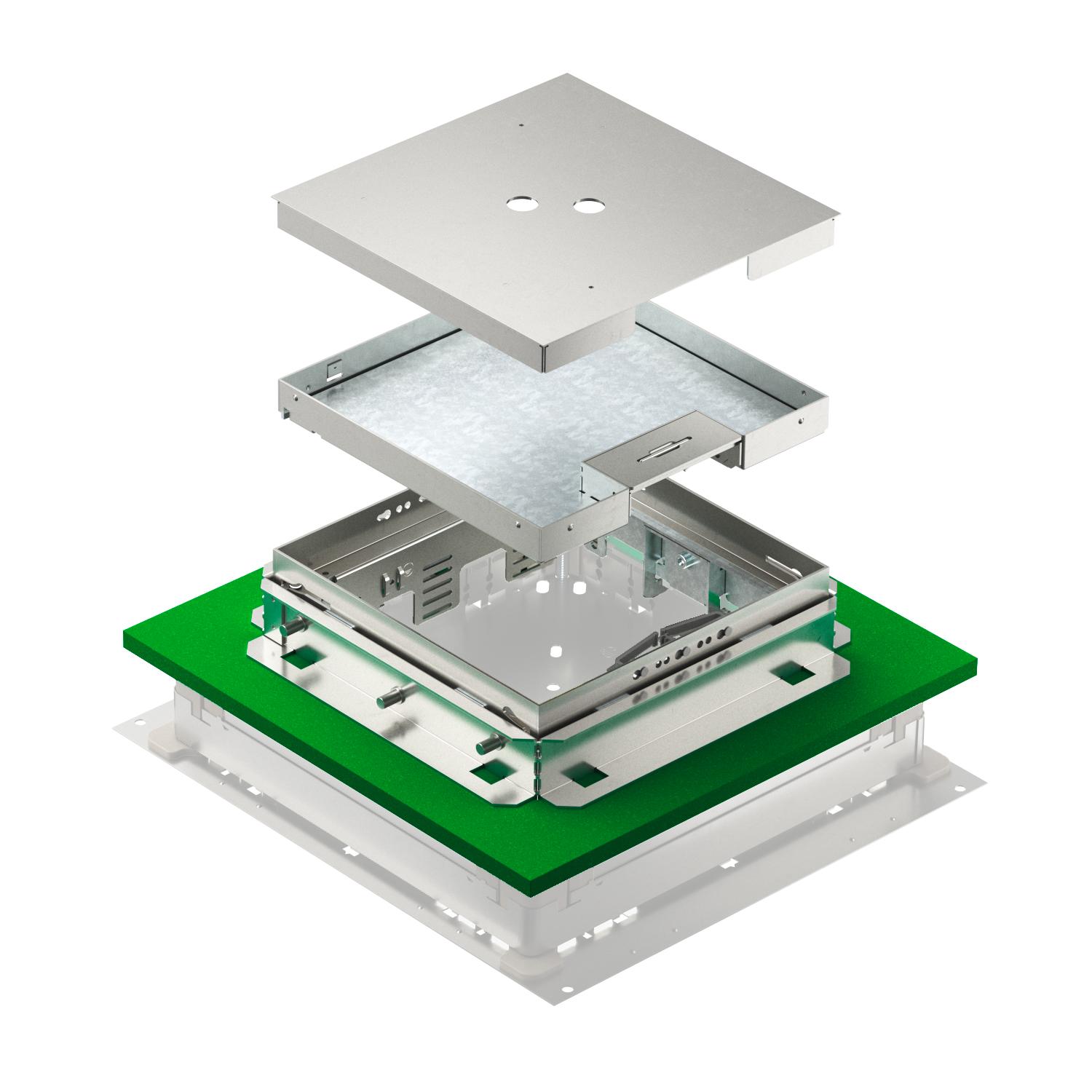

TermékleírásSzintezhető és szétválasztható négyszögletes kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 250-3 (minimális beépítési mélység 151 mm) / UGD55 250-3 (minimális beépítési mélység 136 mm) padló alatti dobozba történő padlószintű beépítésére szolgálnak . Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretetes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Száraz ápolású padlókhoz alkalmas. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyekkel a kazetta a padlóburkolat felszínéhez beállítható. A rögzítőszegletekkel van megoldva a kazettának az aljzatbetontól való szétválasztása. A kazetta rozsdamentes acél és 25 mm mély a fedél a padlóburkolat számára.
Szintezhető kazetta kábelkivezetővel, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

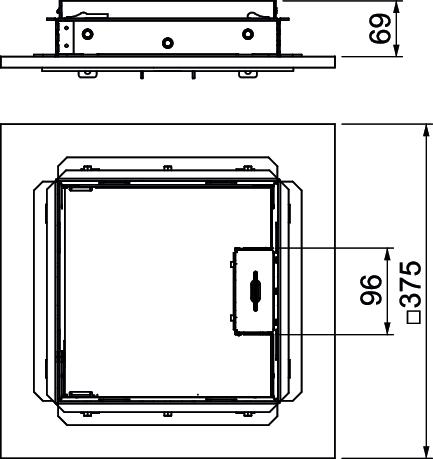

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél beépítőrendszer típusa UT4 Beszerelési mélység 136 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 41,6865 kg CO2e / 1 Darab Esztrichmagasság max. 110 mm Esztrichmagasság min. 69 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5.000 N-ig Hossz 243 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel Négyzetes Magasság 81 mm Méret 243x243x83 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez 9 Padlóápolás száraz Padlómagasság max. 442 mm Padlómagasság min. 136 mm Schutzgrad IK-Code IK10 Szabvány EN 50085-2-2 Szélesség 243 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Szintezési tartomány max. 110 mm Szintezési tartomány min. 69 mm univerzális tartók száma 3 x UT4 Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab - Letöltések
-
