- Termékleírás
-

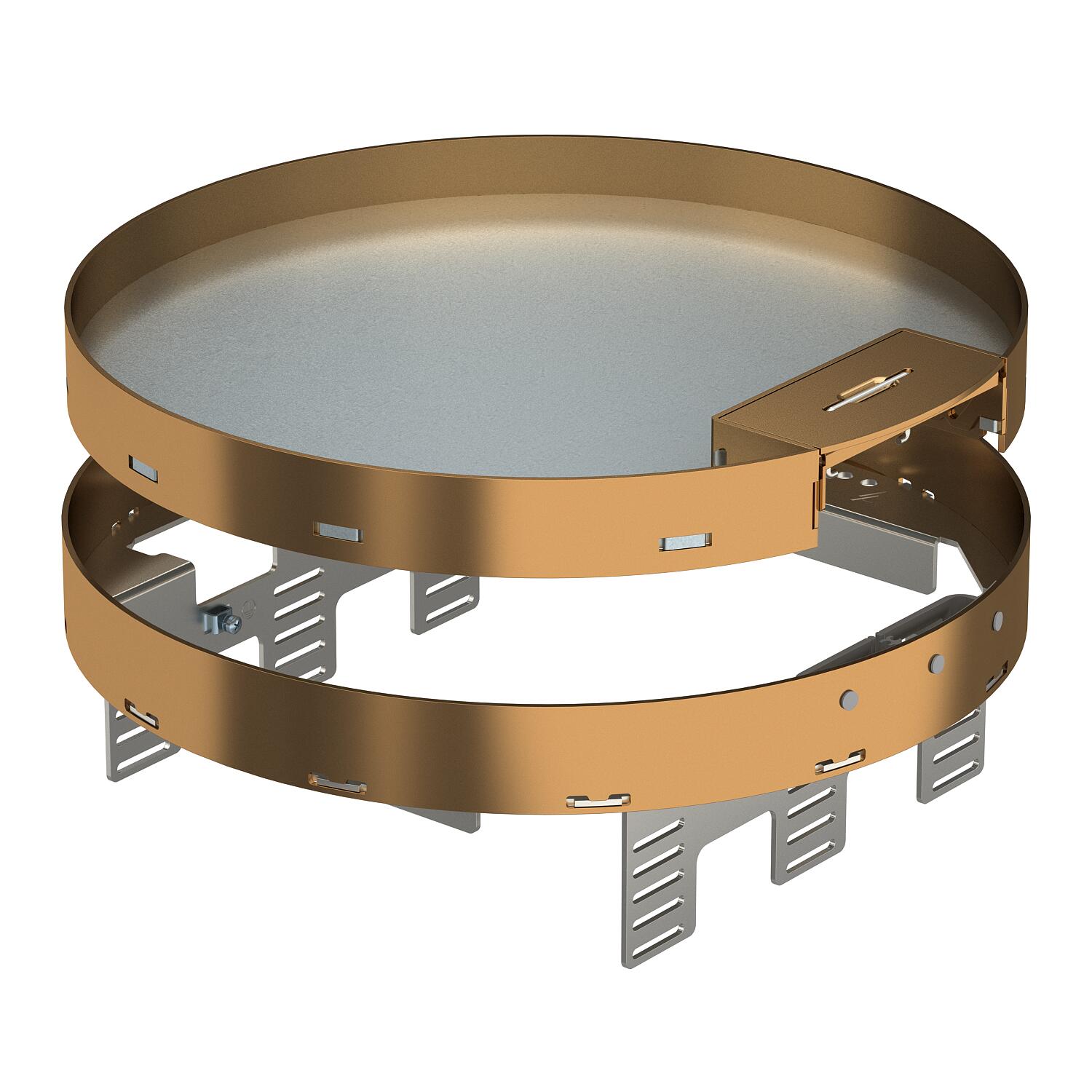

TermékleírásSzintezhető és az aljzattól "függetlenített" R9-es névleges méretű kazetta kábelkivezetővel, száraz ápolású padlókhoz, beltéren, UZD350-3 padlódobozokba, mindig egy DUG350-3R9 szerelőfedéllel együtt, avagy komplett UGD350-3R9 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.

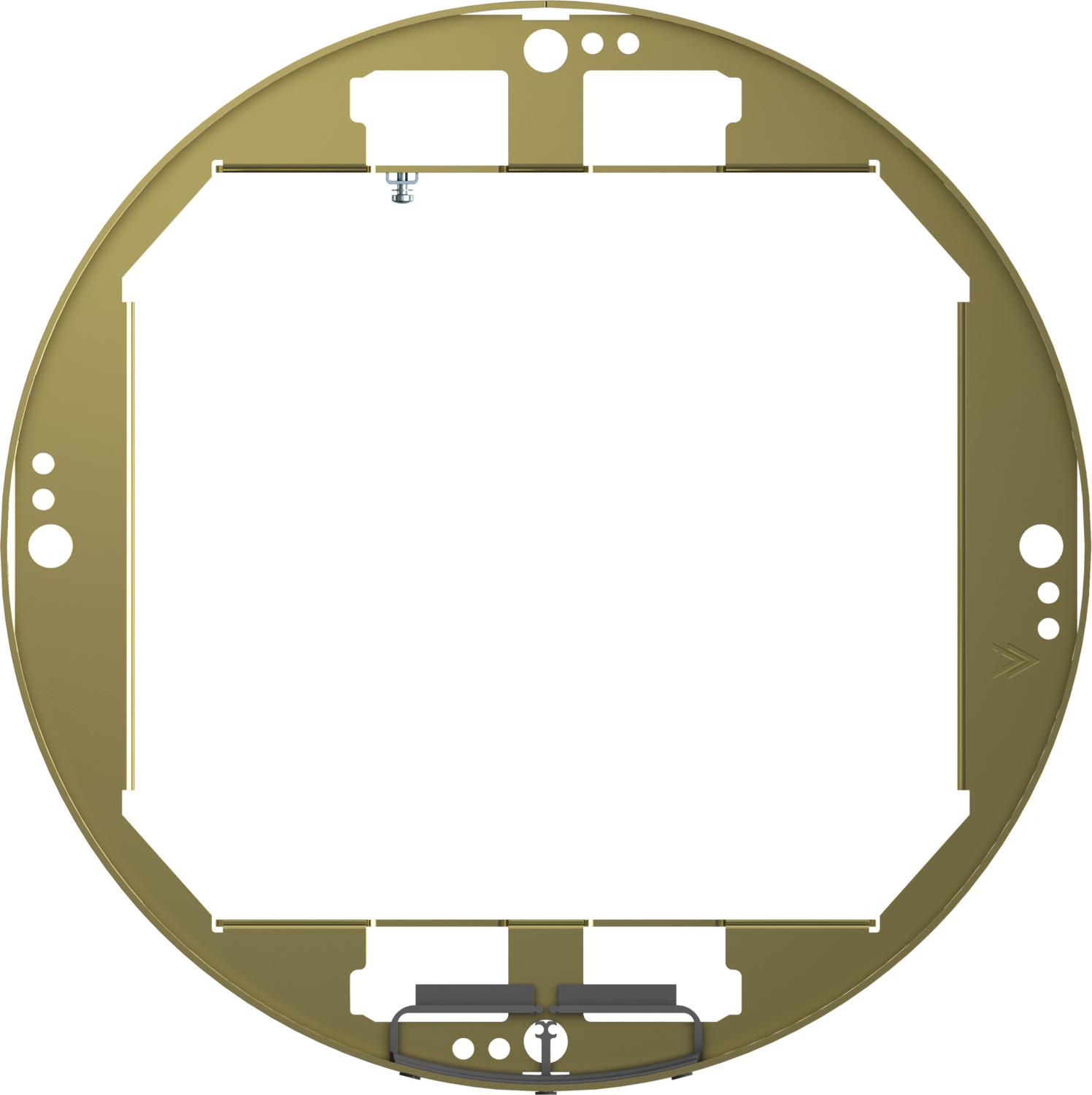

Szintezhető kazetta kábelkivezetővel, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

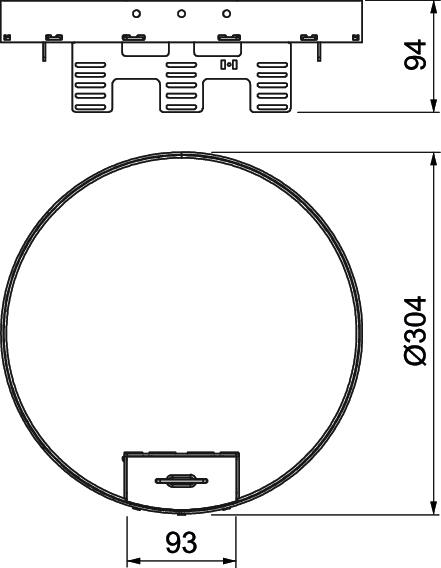

A beépíthető készülékek darabszáma 12 A padlóburkolat vastagsága 25 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag sárgaréz beépítőrendszer típusa UT4 beszerelési átmérő 305 Beszerelési mélység 104 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 14,4889 kg CO2e / 1 Darab Engedélyek VDE Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig h méret 94 mm Hossz 304 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel kerek Magasság 94 mm Méret Ø305mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R9 Padlóápolás száraz Padlómagasság min. 94 mm Szélesség 304 mm Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható igen Védettségi fokozat IK-kód IK10 - Minden típus
- Letöltések
-
Biztonsági adatlap RKSRN2UZD3R9MS25 / 7409304 , 0.05MB , pdfREACH Megfelelőségi nyilatkozat RKSRN2UZD3R9MS25 / 7409304 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat RKSRN2UZD3R9MS25 / 7409304 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdfSzerelési útmutató Szerelési útmutató, RKSRN2UZD3 kazettákhoz , 0.98MB , pdf
