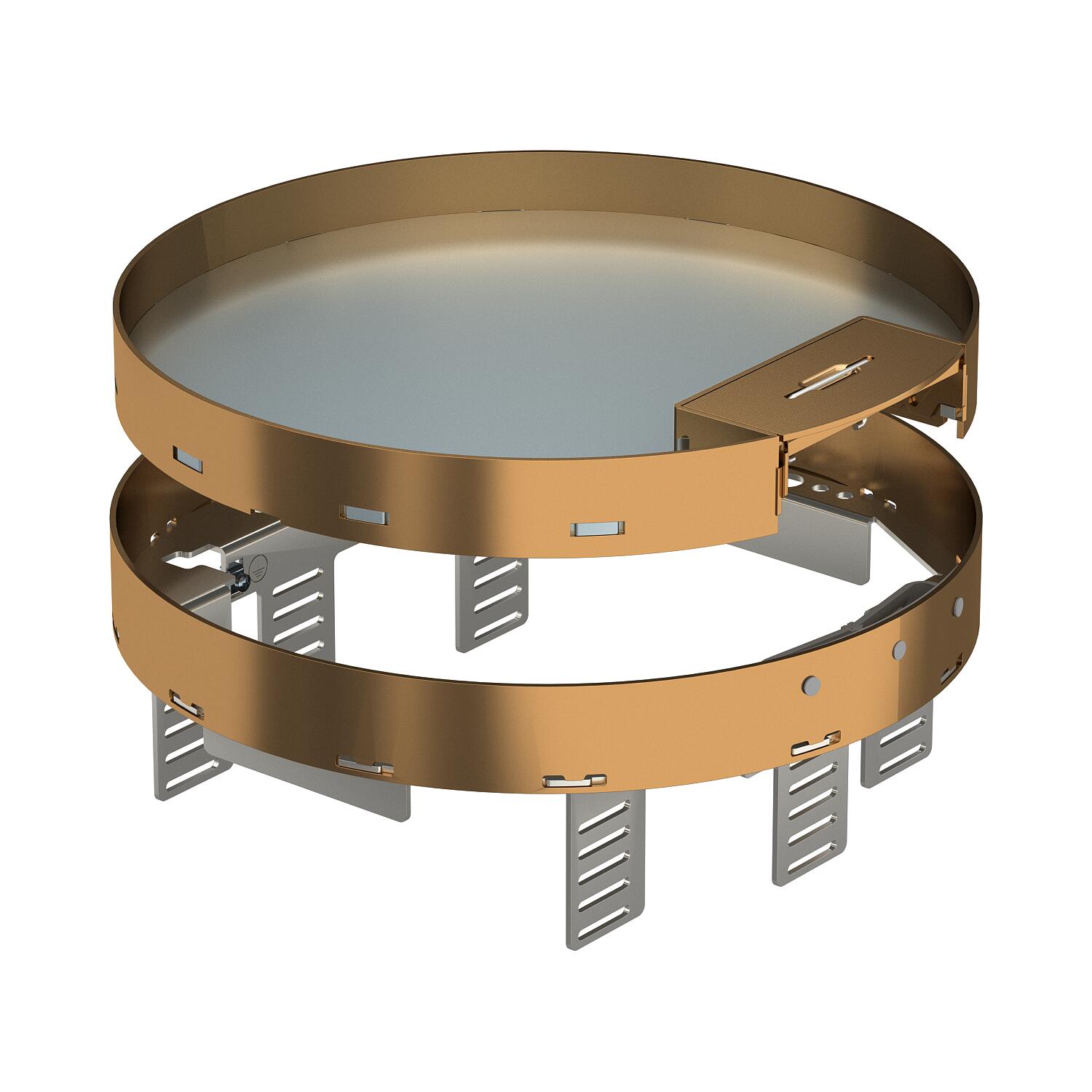

TermékleírásSzintezhető és az aljzattól "függetlenített" R7-es névleges méretű kazetta kábelkivezetővel, száraz ápolású padlókhoz, beltéren, UZD250-3 vagy UZD350-3 padlódobozokba, mindig egy DUG../R7 szerelőfedéllel együtt, avagy komplett UGD250-3/R7 vagy UGD350-3/R7 padlódobozokba történő beszereléshez. A beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik.

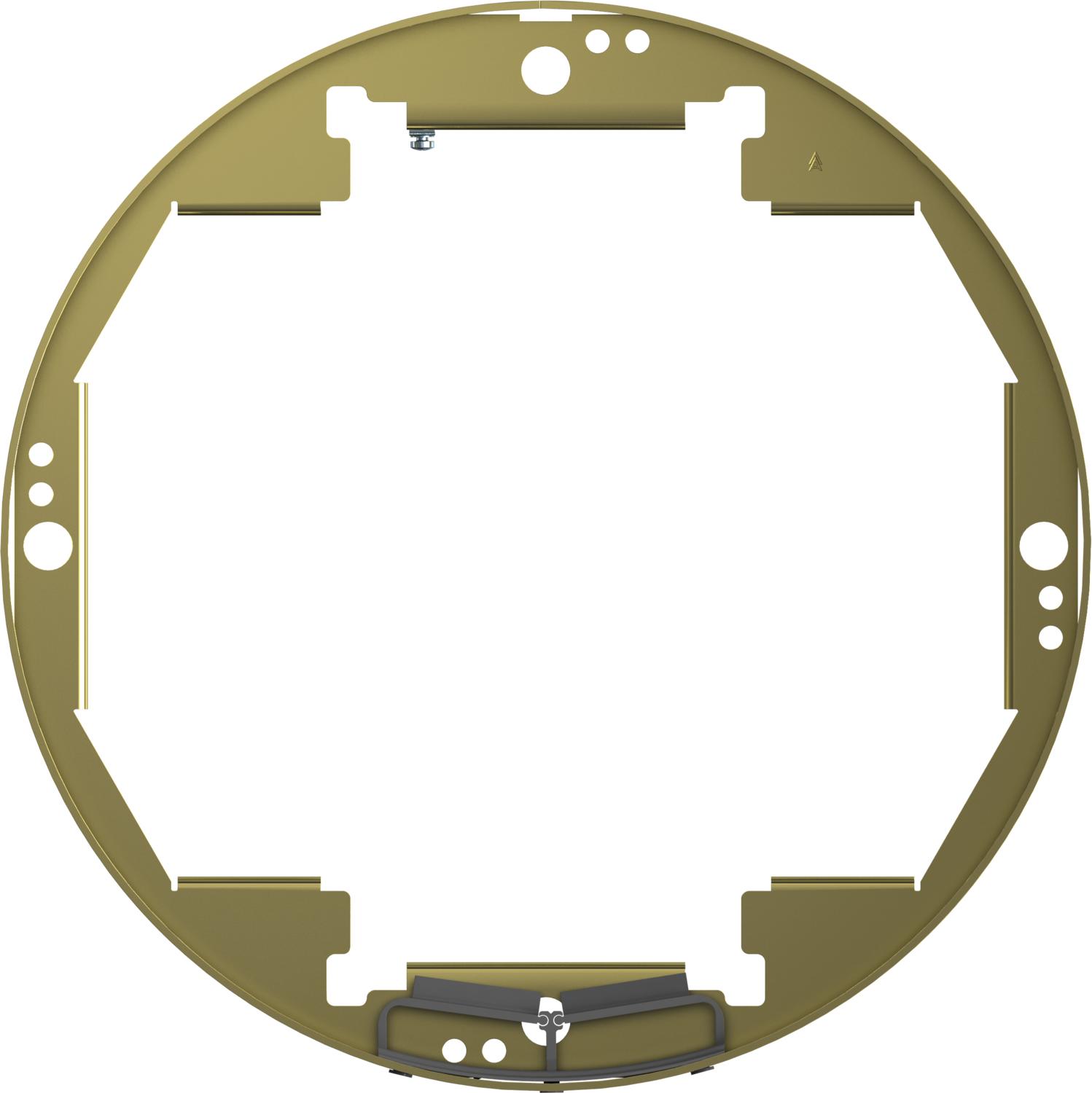

Szintezhető kazetta kábelkivezetővel, háromrekeszes 2 APMT2 és 1 APMT5 fedlappal szerelhető. 2 db UT3 és 1 db UT4 univerzális tartó felszereléséhez 7 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 10 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

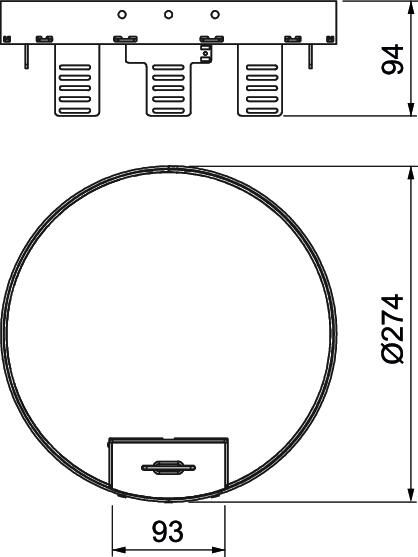

A beépíthető készülékek darabszáma 10 A padlóburkolat vastagsága 25 mm A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag sárgaréz beépítőrendszer típusa UT3 / UT4 beszerelési átmérő 275 Beszerelési mélység 104 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 12,5533 kg CO2e / 1 Darab Engedélyek VDE Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig h méret 94 mm Hossz 274 mm IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP40 kábelkivezetések száma 1 kábelkivezetős kivitel Nyitható kábelkivezető Kivitel kerek Magasság 94 mm Méret Ø275mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R7 Padlóápolás száraz Padlómagasság min. 94 mm Szélesség 274 mm Szerelvénytartók szerelvénykelyhekhez igen Szétválasztható igen Védettségi fokozat IK-kód IK10 - Minden típus
- Letöltések
-
Biztonsági adatlap RKSRN2UZD3R7MS25 / 7409294 , 0.05MB , pdfREACH Megfelelőségi nyilatkozat RKSRN2UZD3R7MS25 / 7409294 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat RKSRN2UZD3R7MS25 / 7409294 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély RK RKN , 0.18MB , pdfSzerelési útmutató Szerelési útmutató, RKSRN2UZD3 kazettákhoz , 0.98MB , pdf
