Szintezhető kazetta ellenőrző nyíláshoz, rozsdamentes acél
Rend. szám 7409650 | EAN-kód 4012197439415
- Termékleírás
-

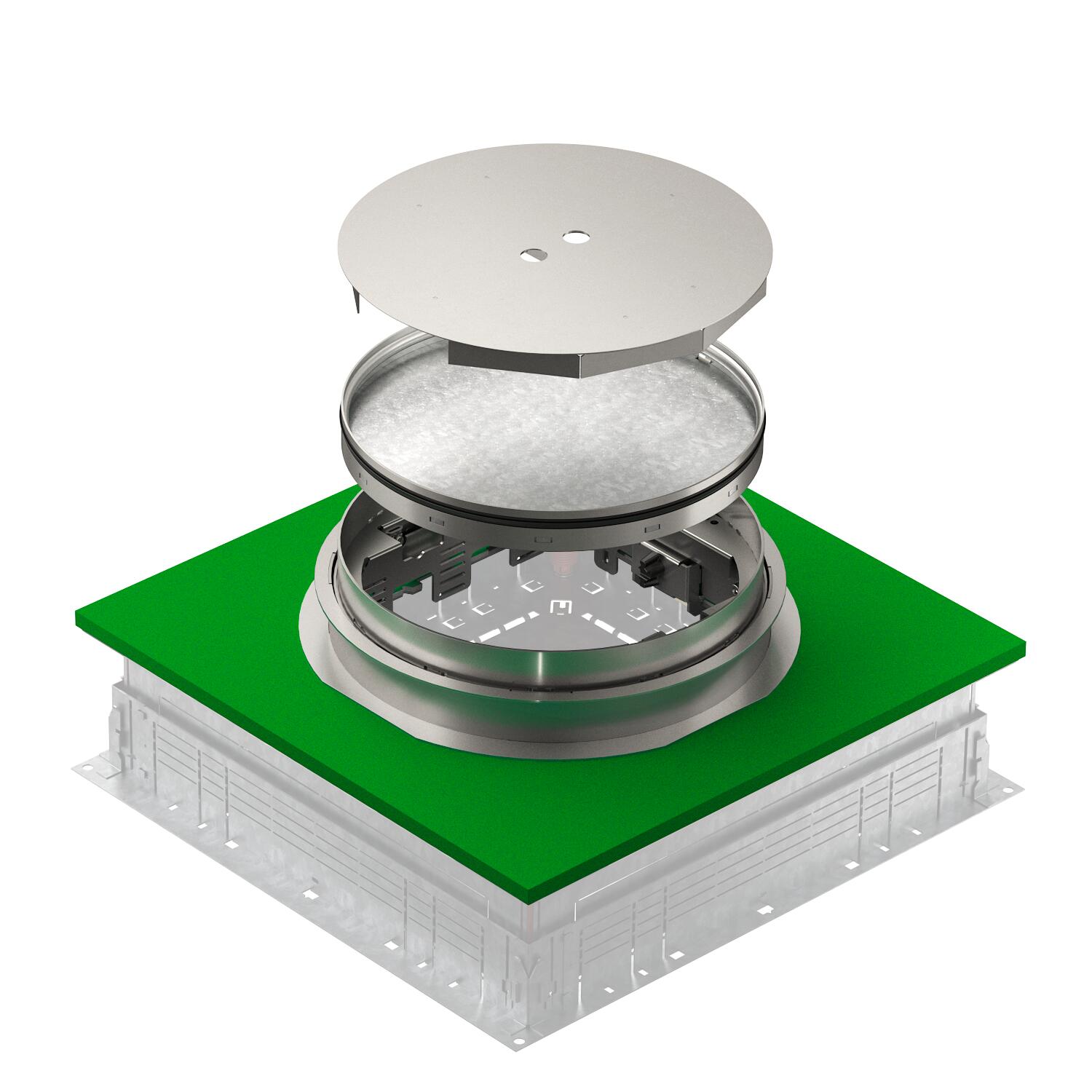

TermékleírásSzintezhető és szétválasztható kerek kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 350-4 / UGD55 350-3 padló alatti dobozba történő padlószintű beépítésére szolgálnak (minimális beépítési mélység 165 és 140 mm). Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Alkalmas száraz vagy nedves ápolású padlókhoz. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyek segítségével a padlóburkolat felszínéhez igazítható. A rögzítőszegletek biztosítják a kazetta és az aljzatbeton közötti elválasztást. A kazetta rozsdamentes acél és 25 mm mély a fedél a padlóburkolat számára. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta vakfedéllel. A csomagolási egység tartalmaz egy alumínium esztrich-védőburkolatot (átcsiszolható), egy megfelelő szerelőfedelet a kazettás zsalutest rögzítéséhez és egy ISO kötényt a padló alatti csatlakozódobozról való leválasztáshoz.
-
- Műszaki adatok
-
Műszaki adatok

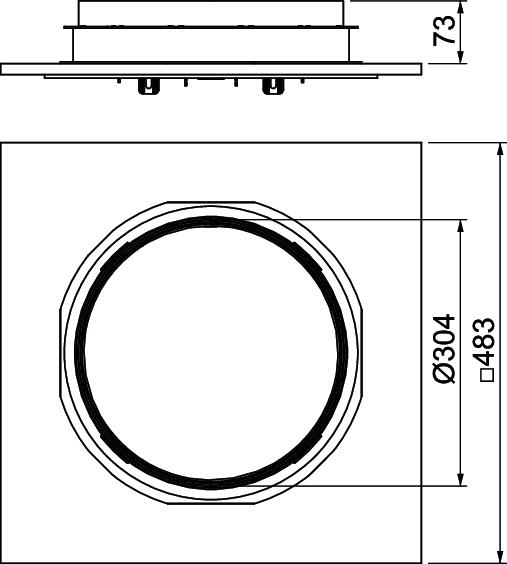

A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT4 Beszerelési mélység 140 mm Engedélyek VDE Esztrichmagasság max. 113 mm Esztrichmagasság min. 73 mm Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 5.000 N-ig IP védettség nyitott állapotban IP00 IP védettség zárt állapotban IP44 kábelkivezetős kivitel Nincs vezeték kimenet Kivitel kerek Magasság 85 mm Méret Ø304x85 Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R9 Padlóápolás nedves Padlómagasság min. 140 mm Szabvány EN 50085-2-2 Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Szintezési tartomány max. 113 mm Szintezési tartomány min. 73 mm Védettségi fokozat IK-kód IK10 - Minden típus
- Letöltések
-
Szerelési útmutató Terrazzo cassette (round) , 2.39MB , pdfSzerelési útmutató Kerek terrazzo kazetta , 3.55MB , pdf
