Szintezhető kazetta ellenőrző nyíláshoz, rozsdamentes acél

Rend. szám 7409621 | EAN-kód 4012197438616

136 mm
25 mm
Nincs vezeték kimenet
9
Termékleírás
Termékleírás

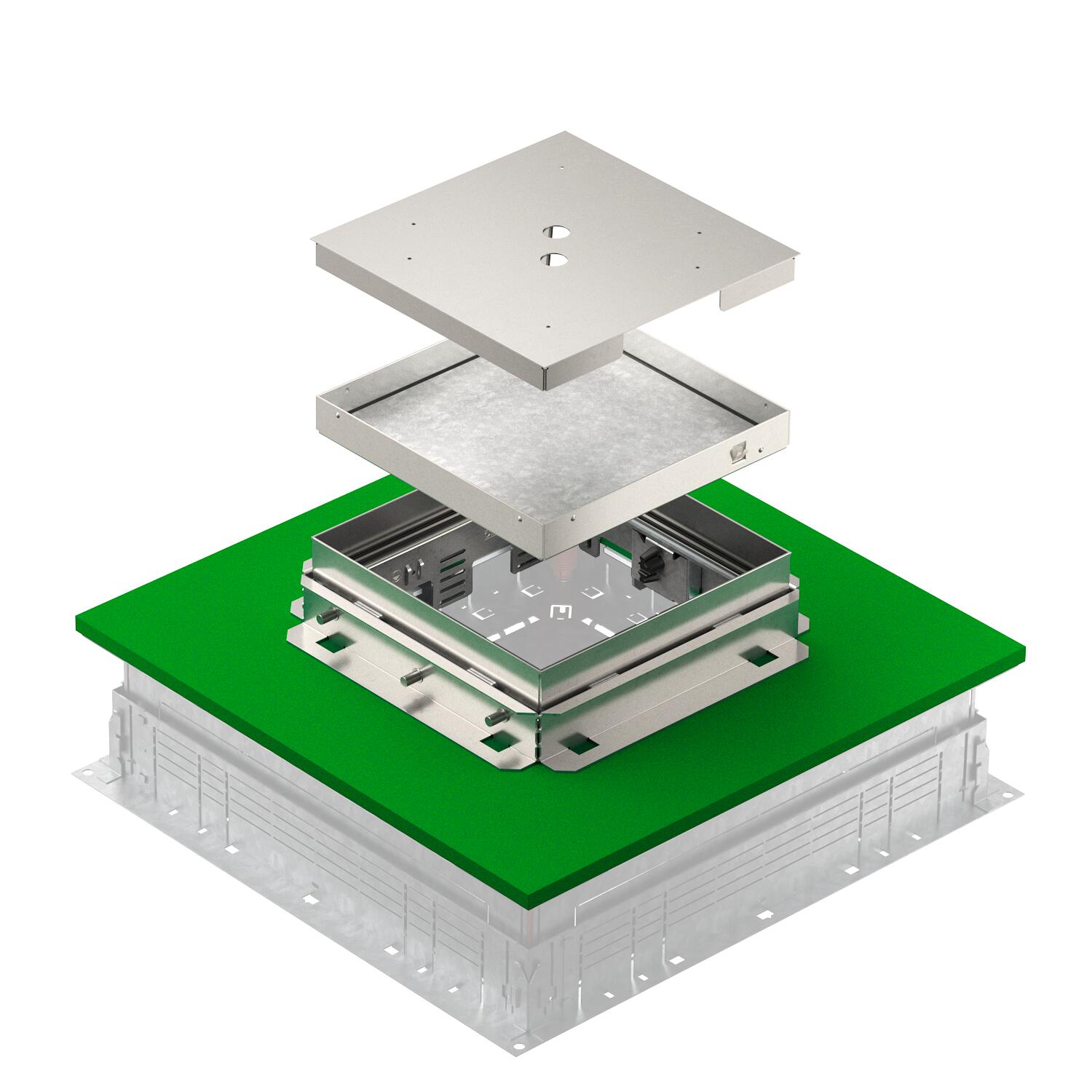

Szintezhető és szétválasztható négyszögletes kazetta, a padlóba süllyeszthető és fugamentes szerelvények UZD 350-4 / UGD55 350-3 padló alatti dobozba történő padlószintű beépítésére szolgálnak (minimális beépítési mélység 161 mm és 136 mm). Alkalmas minden cementesztrichhez. Szintezhető keretes kazetta integrált zsalutesttel. A keretes kazetta 4 hosszanti furat segítségével a padlóburkolat felső széléhez igazítható. Alkalmas száraz vagy nedves ápolású padlókhoz. A kazetta a doboz felső keretébe erősített rögzítőszegletekre támaszkodik, amelyek segítségével a padlóburkolat felszínéhez igazítható. A rögzítőszegletek biztosítják a kazetta és az aljzatbeton közötti elválasztást. A kazetta rozsdamentes acél és 25 mm mély a fedél a padlóburkolat számára. Csak sima felületű padlóburkolatokhoz alkalmas.

Szintezhető kazetta vakfedéllel. A csomagolási egység tartalmaz egy alumínium esztrich-védőburkolatot (átcsiszolható), egy megfelelő szerelőfedelet a kazettás zsalutest rögzítéséhez és egy ISO kötényt a padló alatti csatlakozódobozról való leválasztáshoz.

  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • védettség: IP55
  • Csomagolás teljes egészében újrahasznosított kartonból készült
  • CO₂-lábnyom (PCF)
Műszaki adatok

Műszaki adatok

A padlóburkolat vastagsága 25 mm
alkalmas álpadlókhoz nem
alkalmas üreges padlókhoz nem
Anyag rozsdamentes acél, 1.4301
beépítőrendszer típusa UT4
Beszerelési mélység 136 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig 49,4163 kg CO2e / 1 Darab
Engedélyek VDE
Esztrichmagasság max. 110 mm
Esztrichmagasság min. 69 mm
Függőleges terhelés, kis terület 3.000 N-ig
Függőleges terhelés, nagy felület 5.000 N-ig
h méret 81 mm
Hossz 243 mm
IP védettség nyitott állapotban IP00
IP védettség zárt állapotban IP55
kábelkivezetős kivitel Nincs vezeték kimenet
Kivitel Négyzetes
Magasság 81 mm
Méret 243x243x118
Nagy teherbírású kivitel nem
Néveleges méret szerelvénybeépítő egységhez 9
Padlóápolás nedves
Padlómagasság min. 136 mm
Szabvány EN 50085-2-2
Szélesség 243 mm
Szerelvénytartók szerelvénykelyhekhez nem
Szétválasztható igen
Szintezési tartomány max. 110 mm
Szintezési tartomány min. 69 mm
Védettségi fokozat IK-kód IK10
Minden típus

Minden típus

Típus Padlómagasság min. A padlóburkolat vastagsága h méret kábelkivezetős kivitel Néveleges méret szerelvénybeépítő egységhez Rend. szám Mennyiség Legkisebb eladási egység
TRKN 9 VS 250 136 mm 25 mm - Nincs vezeték kimenet 9 7409601
1 Darab
TRKN 9 VS 350 136 mm 25 mm 81 mm Nincs vezeték kimenet 9 7409621
1 Darab
