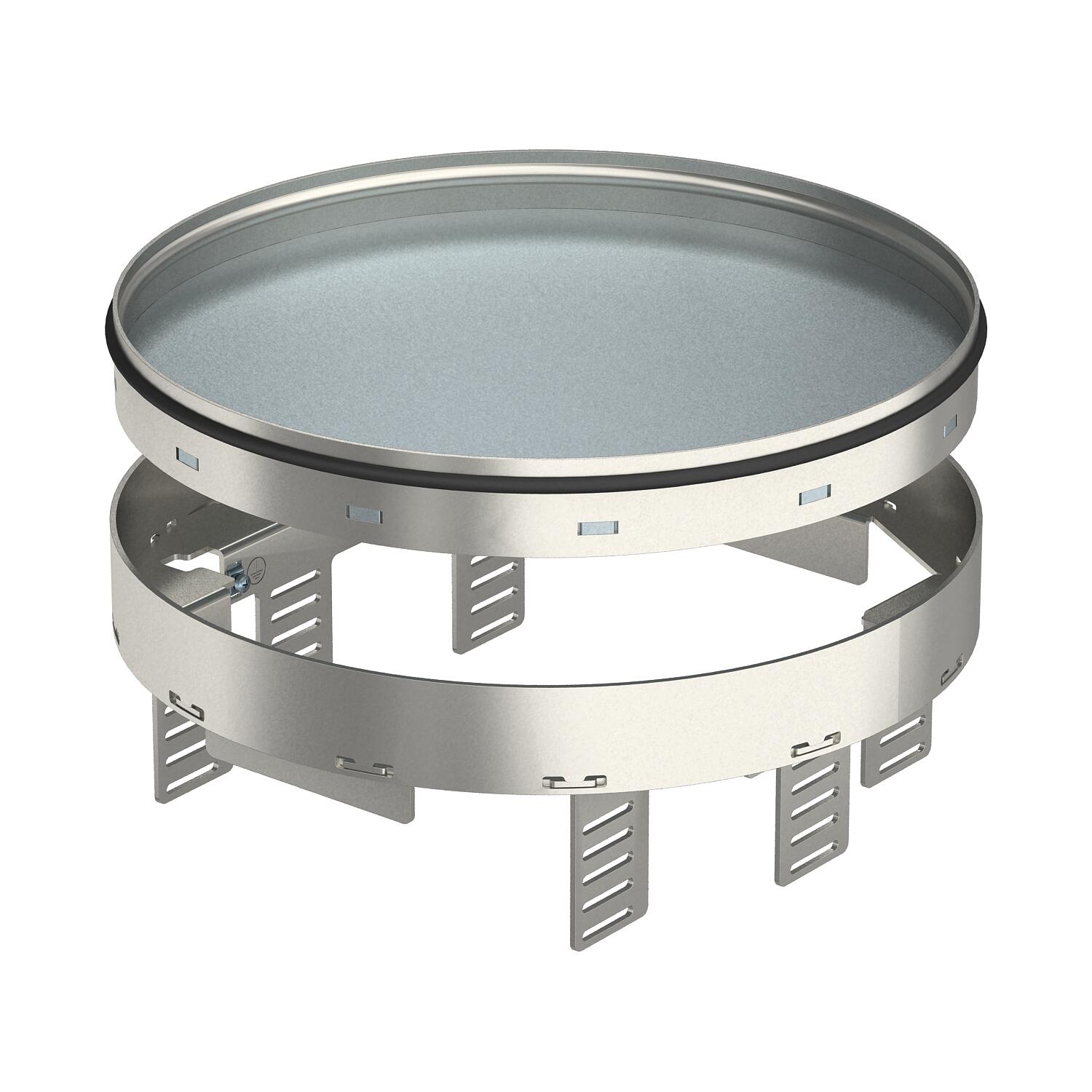

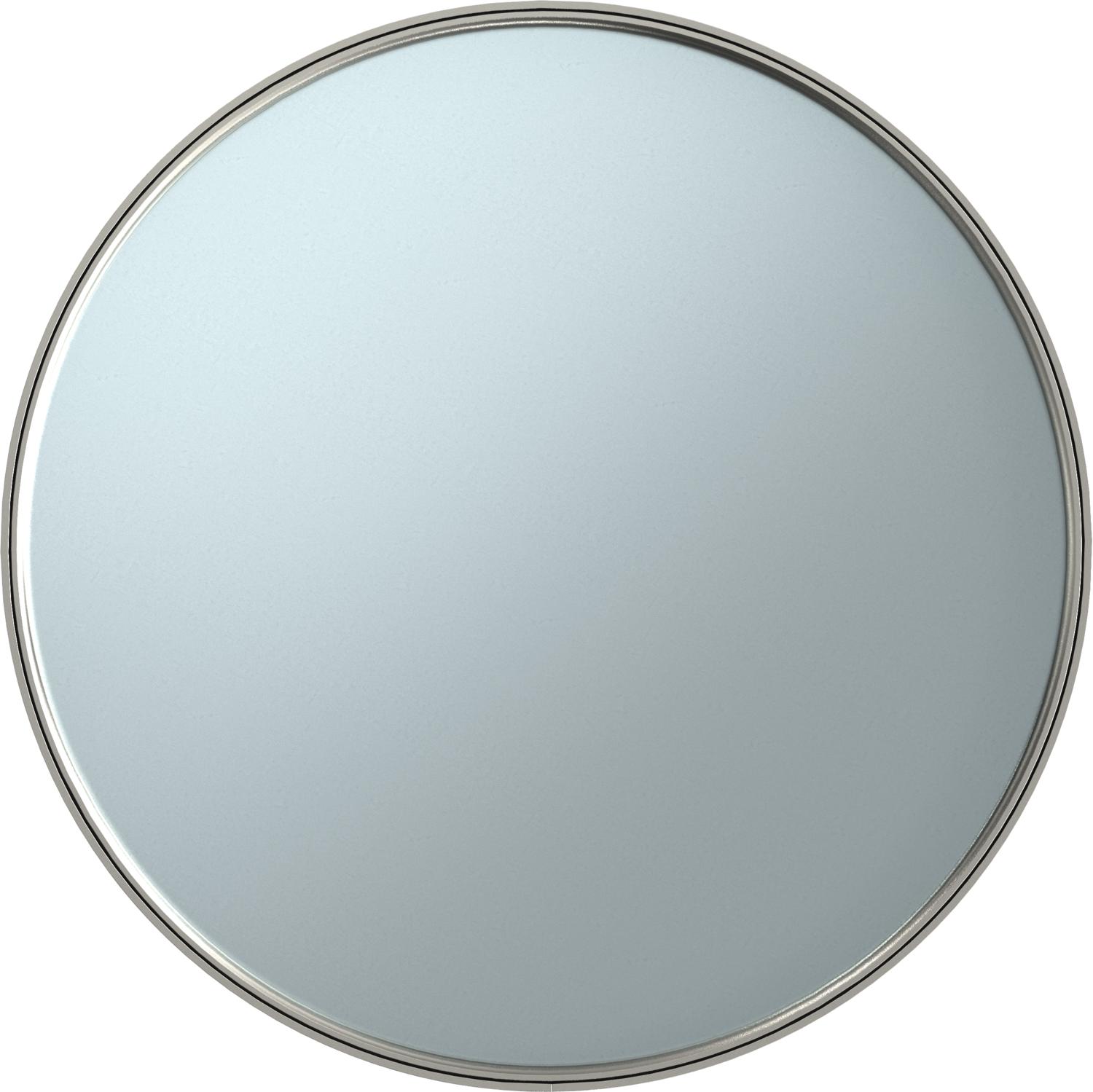

Szintezhető kazetta ellenőrző nyíláshoz RKRNUZD3, nemesacél
Rend. szám 7409150 | EAN-kód 4012195868620
- Termékleírás
-
TermékleírásSzintezhető és az aljzattól "függetlenített" "vak" kazetta egy R7-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD350-3 padlódobozokba, mindig egy DUG350-3R7 szerelőfedéllel együtt, avagy komplett UGD350-3R7 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, háromrekeszes 2 APMT2 és 1 APMT5 fedlappal szerelhető. 2 db UT3 és 1 db UT4 univerzális tartó felszereléséhez 7 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 10 Modul 45 eszközhöz.
-
- Műszaki adatok
-
Műszaki adatok

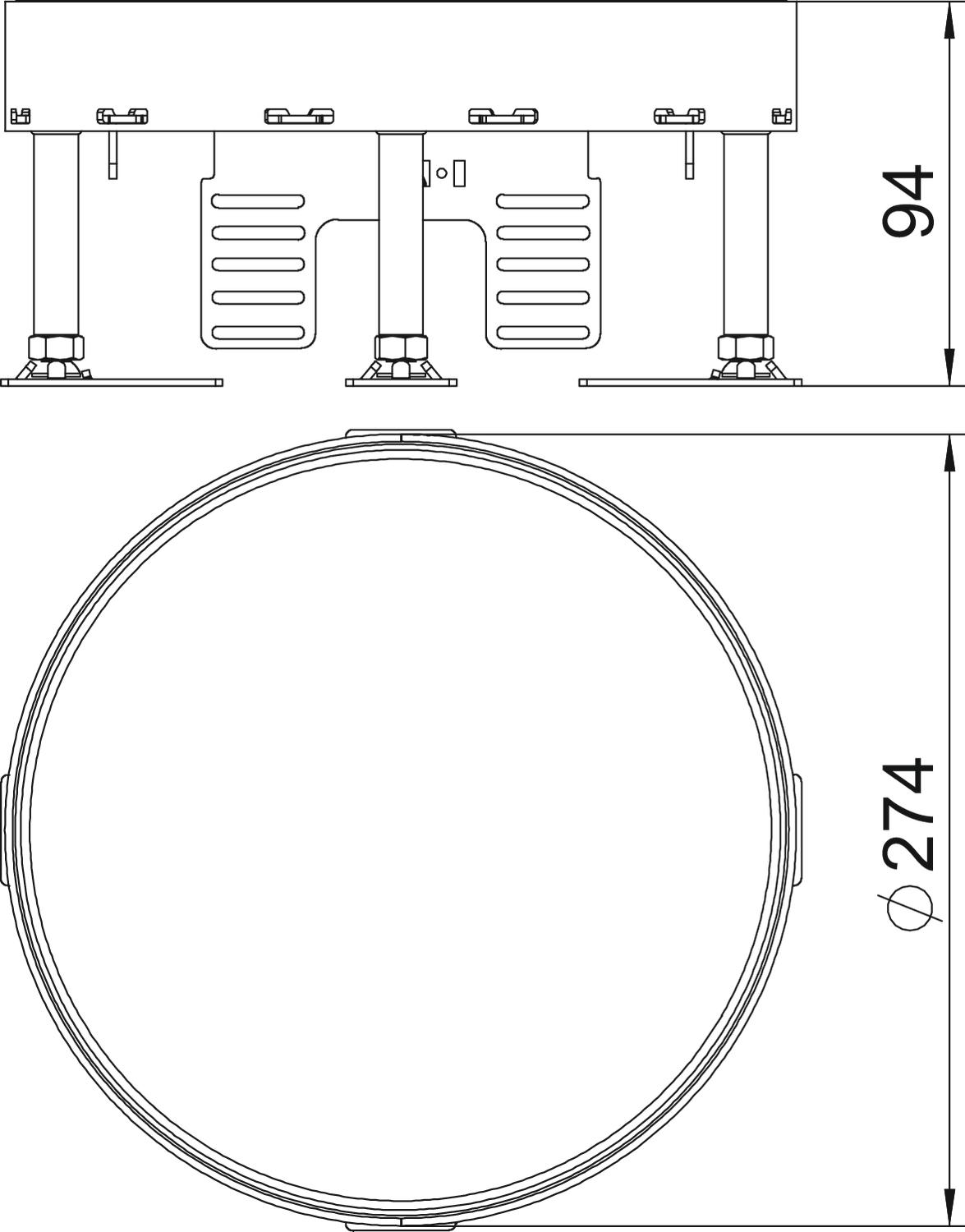

A padlóburkolat vastagsága 25 mm alkalmas álpadlókhoz nem alkalmas üreges padlókhoz nem Anyag rozsdamentes acél, 1.4301 beépítőrendszer típusa UT3 / UT4 beszerelési átmérő 275 Beszerelési mélység 104 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 14,2844 kg CO2e / 1 Darab Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 3.000 N-ig Hossz 274 mm IP védettség nyitott állapotban IP00 IP védettség zárt állapotban IP44 Kivitel kerek Magasság 94 mm Méret Ø275mm Nagy teherbírású kivitel nem Néveleges méret szerelvénybeépítő egységhez R7 Padlóápolás nedves Padlómagasság min. 94 mm Schutzgrad IK-Code IK10 Szélesség 274 mm Szerelvénytartók szerelvénykelyhekhez nem Szétválasztható igen Zulassungen VDE - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szintező szeglet kerek kazetta UGD350-3 padlódobozba történő beépítéséhez
NW 350-3 RK 7410556 1 Darab
350-3 szerelőfedél GESR7 számára
DUG 350-3 R7 7400533 1 Darab - Letöltések
-
