Szintezhető kazetta ellenőrző nyíláshoz, RKNUZD3, nemesacél | 105 | 20 | 90 | 9

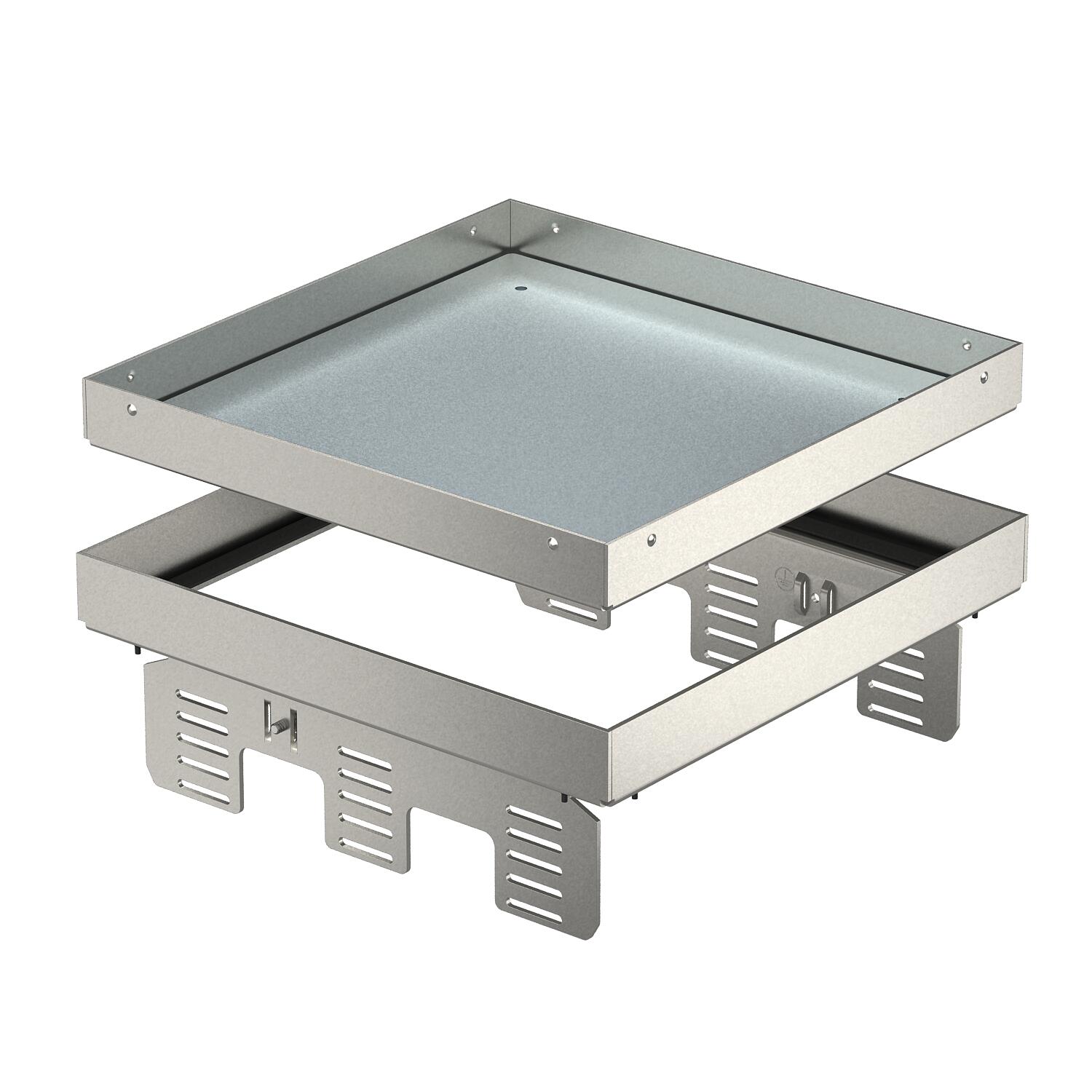

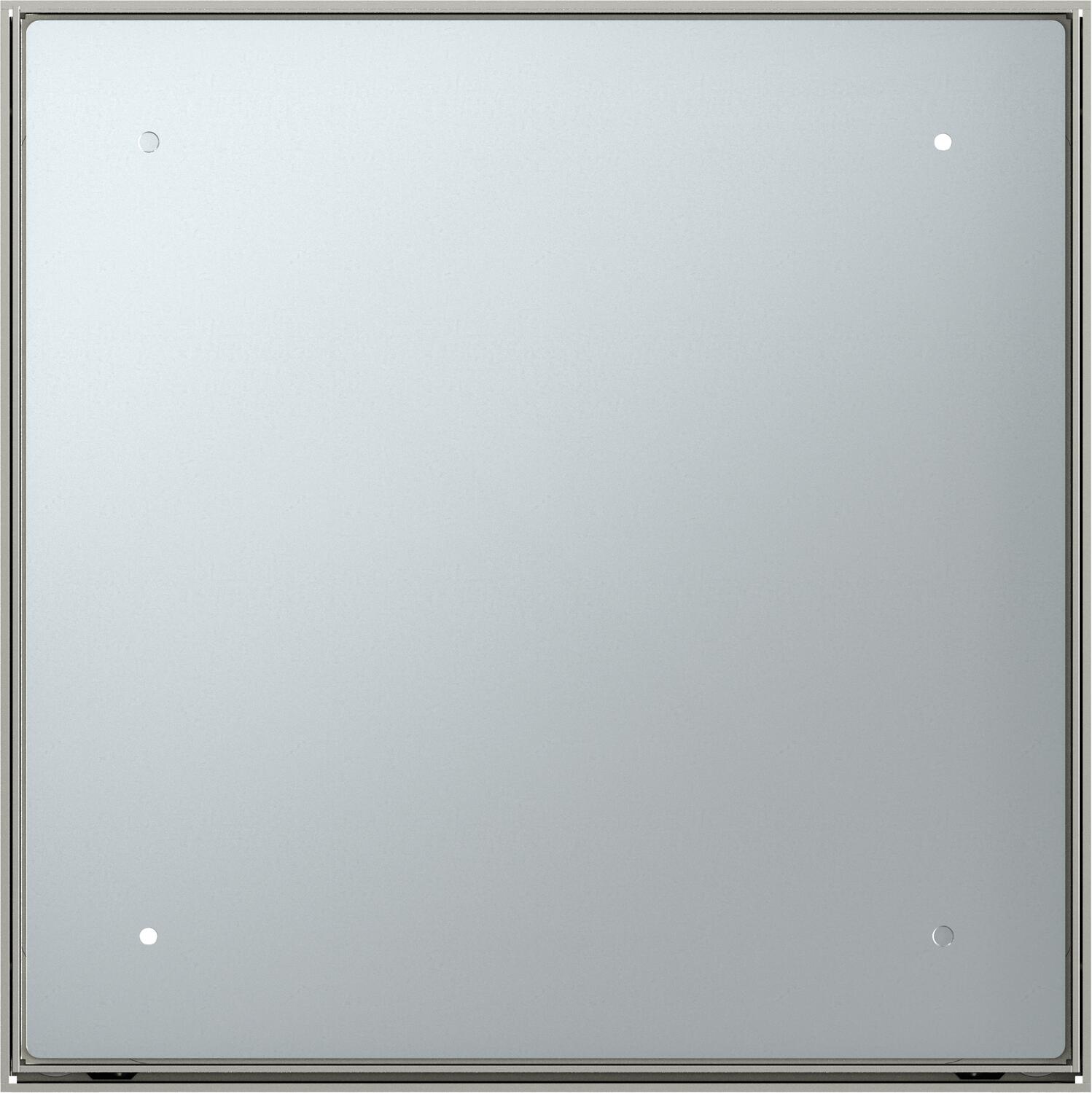

Szintezhető kazetta ellenőrző nyíláshoz, RKNUZD3, nemesacél

Rend. szám 7409066 | EAN-kód 4012195868088

Rend. szám / Típus

Padlómagasság min.

A padlóburkolat vastagsága

h méret

Néveleges méret szerelvénybeépítő egységhez	9

Termékleírás

Termékleírás

Szintezhető és az aljzattól "függetlenített" "vak" kazetta egy 9-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD250 vagy UZD350 padlódobozokba, mindig egy DUG../9 szerelőfedéllel együtt, vagy komplett UGD250-3/9 vagy UGD350-3/9 padlódobozokba történő beszereléshez. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.
Szintezhető kazetta, vak, háromrekeszes 3 APMT5 szerelőlappal szerelhető. 3 db UT4 univerzális tartó felszereléséhez 9 installációs szerelvényhez, támasztógyűrűvel / tartó konzollal vagy 12 Modul 45 eszközhöz.
Szintezhető és az aljzattól szétválasztható "vak" kazetta egy 9-es névleges méretű ellenőrző nyílás elkészítéséhez száraz vagy nedves ápolású padlókban, beltéren, UZD250 vagy UZD350 padlódobozokba, mindig egy DUG../9 szerelőfedéllel együtt. Beépítés a padlódobozok alumínium keretprofiljába beilleszthető szintezőszegletekkel (külön rendelendő) történik. Csak sima felületű padlóburkolatokhoz alkalmas.

Műszaki adatok

Műszaki adatok

A padlóburkolat vastagsága	20 mm
alkalmas álpadlókhoz	igen
alkalmas üreges padlókhoz	igen
Anyag	rozsdamentes acél, 1.4301
Beépítési hosszúság	244 mm
Beépítési szélesség	244 mm
beépítőrendszer típusa	UT4
Beszerelési mélység	105 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	19,1972 kg CO2e / 1 Darab
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	3.000 N-ig

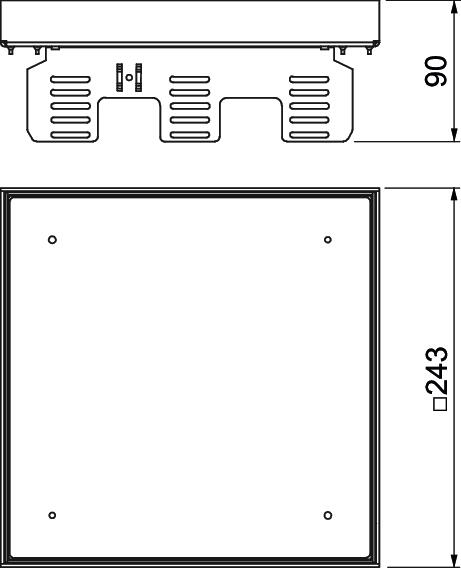

h méret	90 mm
Hossz	243 mm
IP védettség nyitott állapotban	IP00

IP védettség zárt állapotban	IP44
kábelkivezetős kivitel	Nincs vezeték kimenet
Kivitel	Négyzetes
Magasság	90 mm
Méret	243x243mm
Nagy teherbírású kivitel	nem
Néveleges méret szerelvénybeépítő egységhez	9
Padlóápolás	nedves
Padlómagasság min.	105 mm
Schutzgrad IK-Code	IK10
Szélesség	243 mm
Szerelvénytartók szerelvénykelyhekhez	nem
Szétválasztható	igen
Zulassungen	VDE

Minden típus

Minden típus

Típus	Padlómagasság min.	A padlóburkolat vastagsága	h méret	Néveleges méret szerelvénybeépítő egységhez	Rend. szám	Mennyiség	Legkisebb eladási egység
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Darab	1 Darab
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

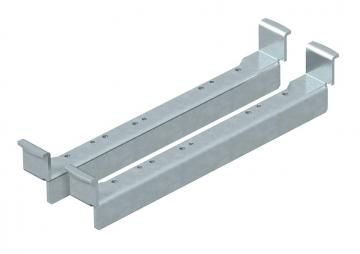

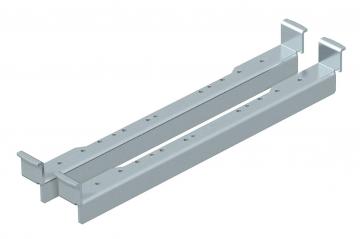

Szintező szeglet négyzetes kazetta UGD 350-3 padlódobozba történő beépítéséhez	NW 350-3 QK	7410544	Darab	1 Darab
Terrazzo-zsalutest szintezhető kazettához, R9-es névleges méret	SK RK9	7404372	Darab	1 Darab
Szerelőlemez 9-es méretű szintezhető kazettához	DUG RK UAN 9	7428547	Darab	1 Darab
350-3 szerelőfedél GES9 számára	DUG 350-3 9	7400513	Darab	1 Darab
