Szerelvénybeépítő egység GRAF9 univerzális, nedves ápolású
Rend. szám 7405750 | EAN-kód 4012195866992
- Termékleírás
-

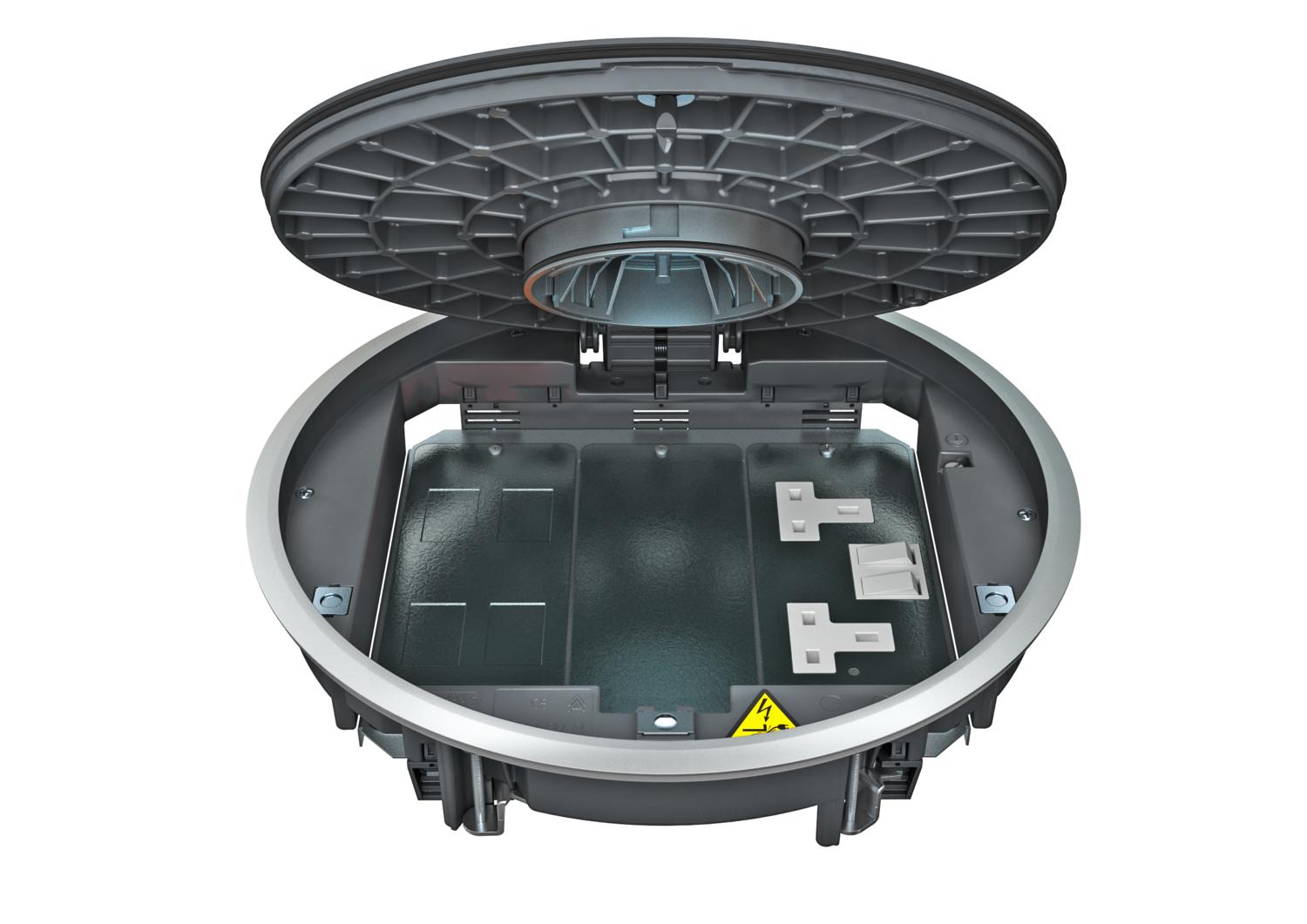

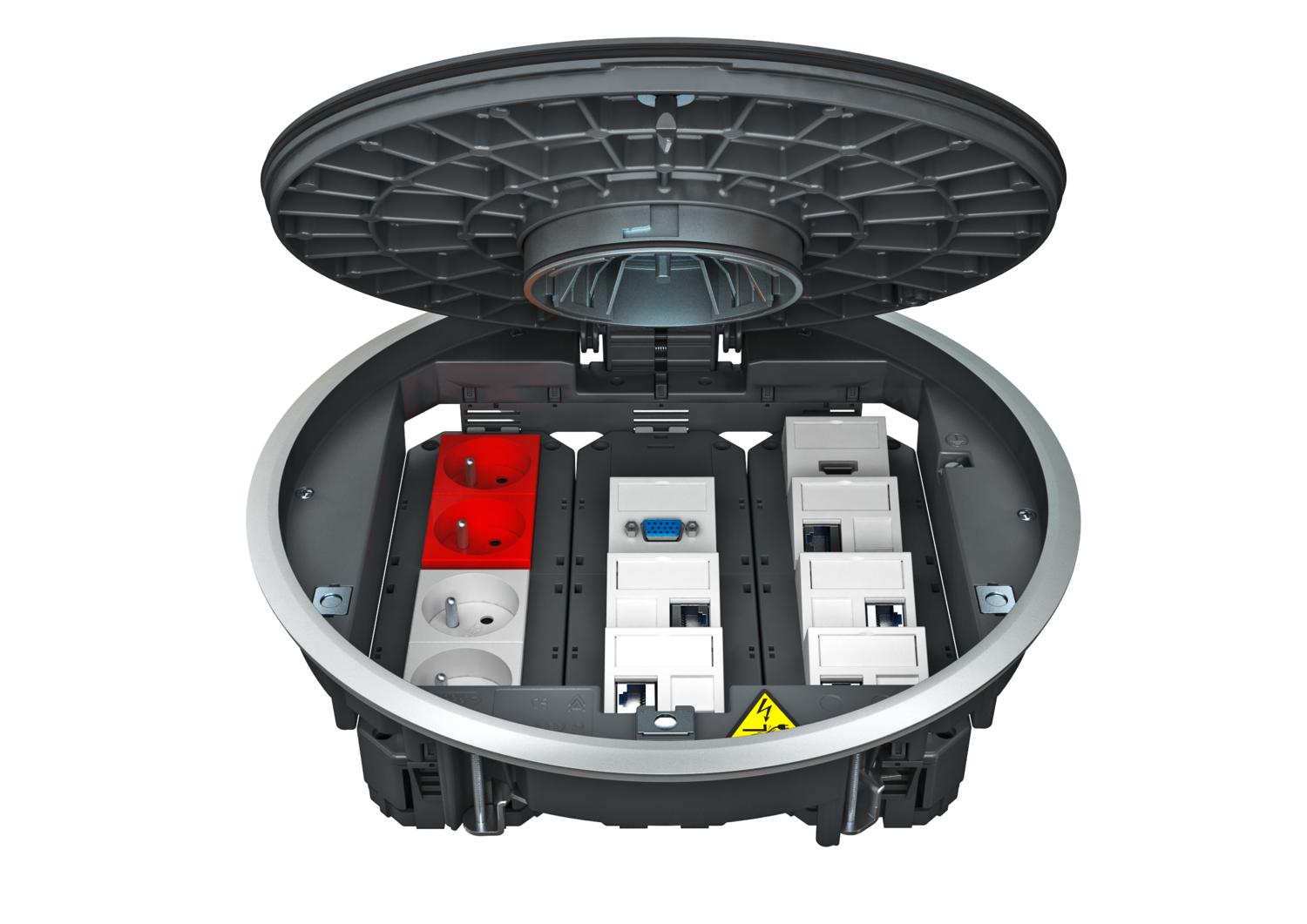

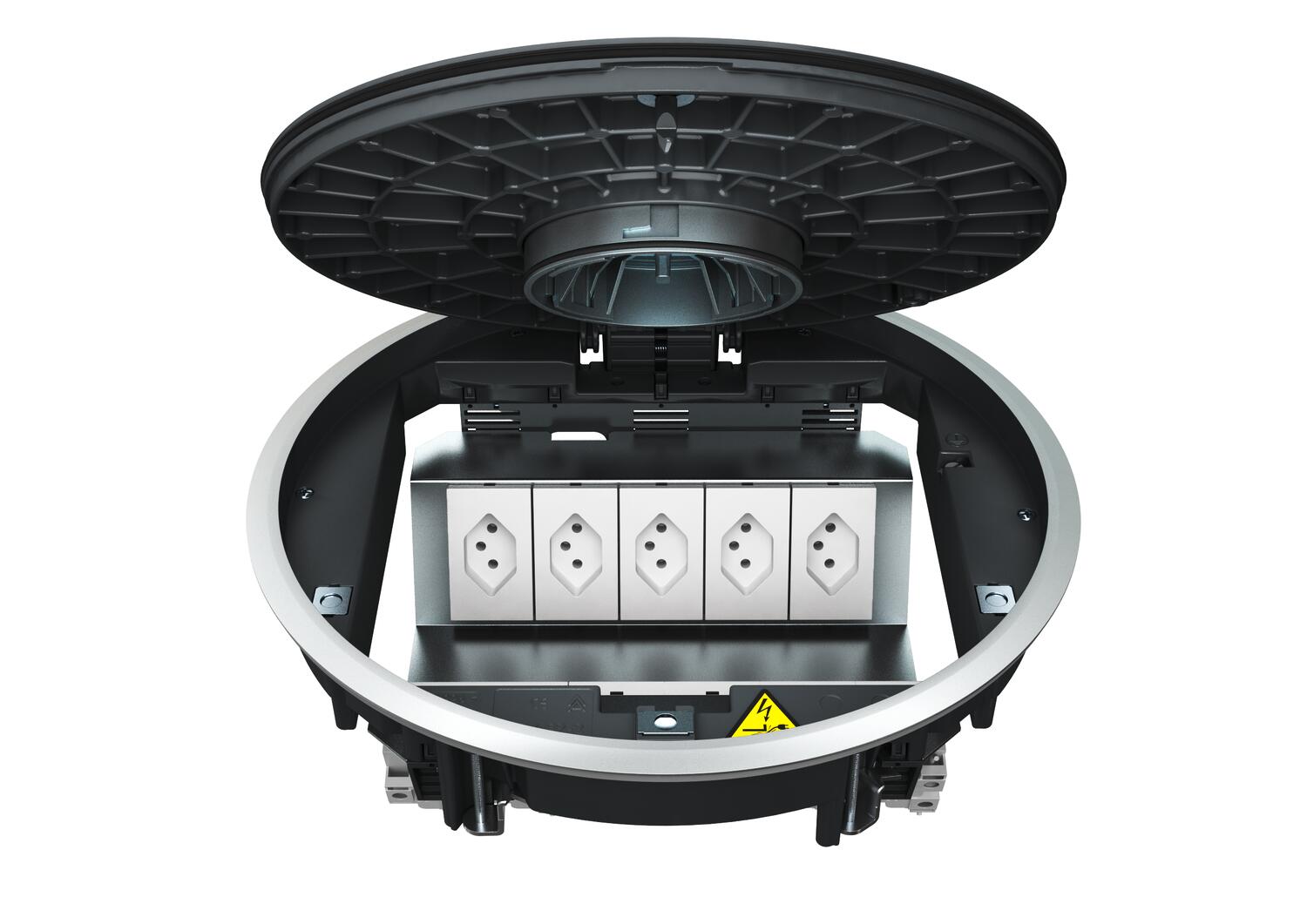

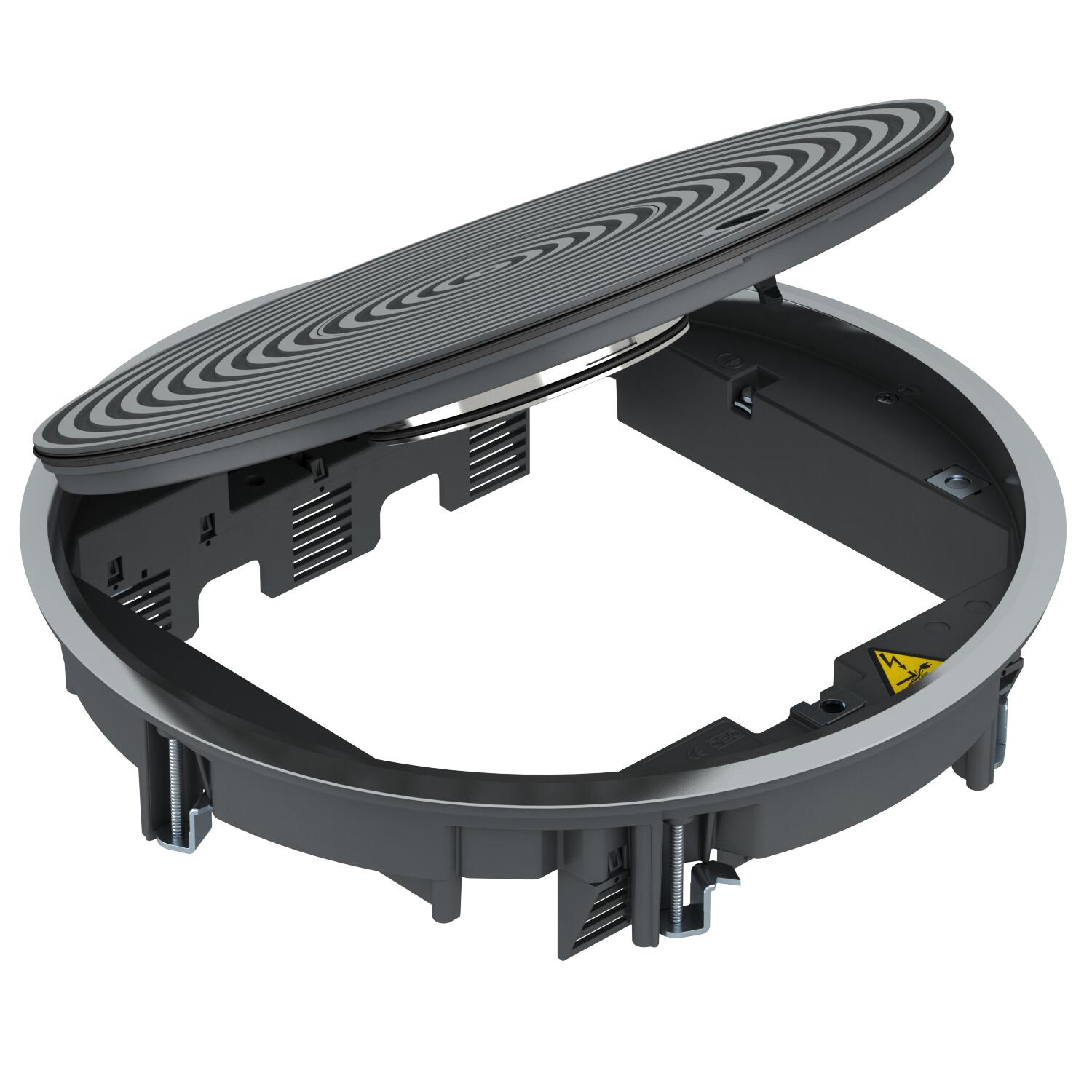

TermékleírásSzerelvénybeépítő egység tubussal nedves ápolású padlóhoz, mely három darab UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 12 db Modul 45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.
Szerelvénybeépítő egység tubiussal nedvesen ápolt padlóhoz 3 db MT9 szerelvénytartó beépítéséhez Három APTMT5 fedőlappal szerelhető fel.
50-es központi lemez segítségével kilenc szerelőkeretes készülék építhető be.
-
- Műszaki adatok
-
Műszaki adatok

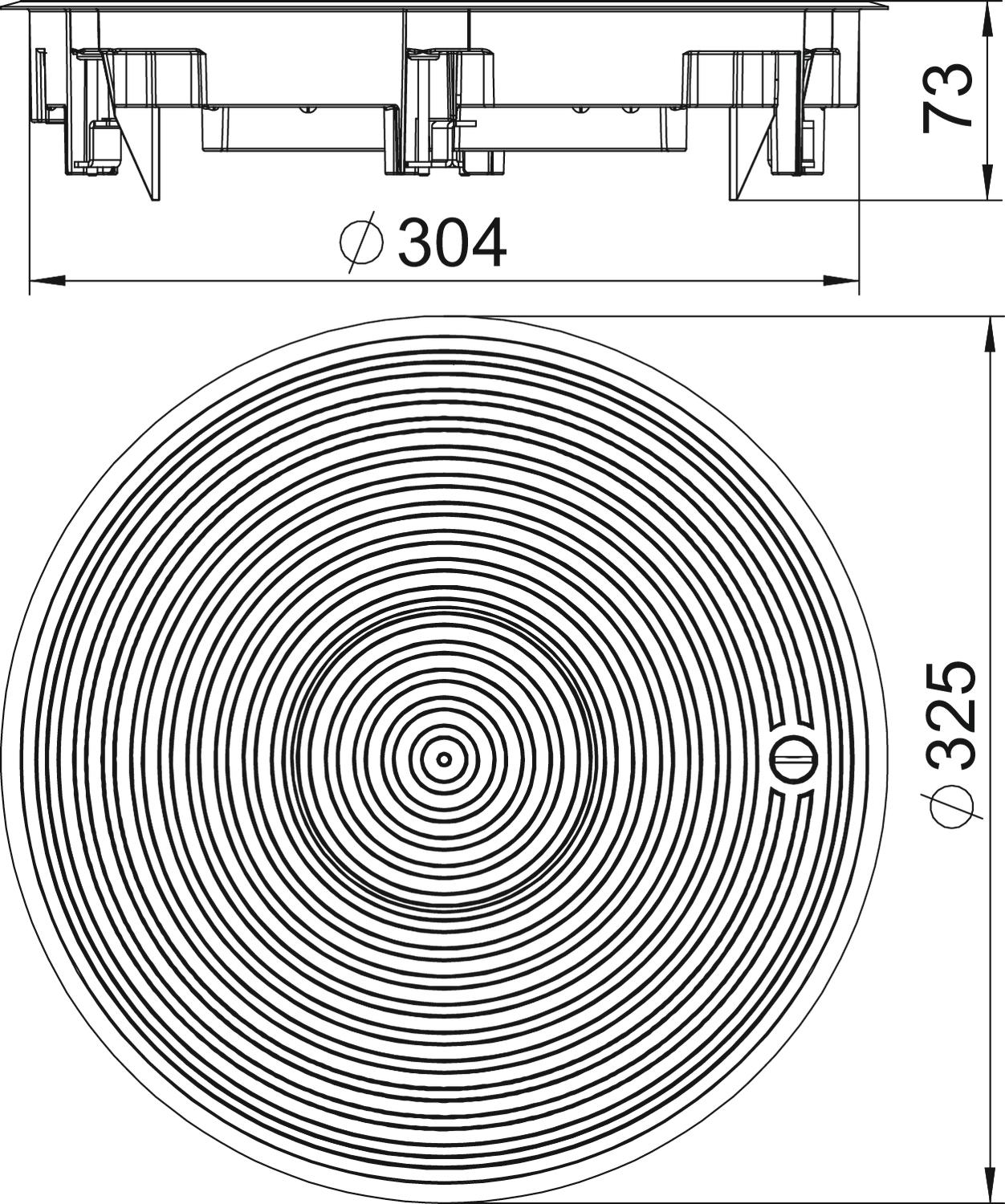

A beépíthető készülékek darabszáma 12 A szerelvénykelyhek darabszáma 3 alkalmas álpadlókhoz igen alkalmas padló alatti csatornákhoz igen alkalmas üreges padlókhoz igen Alkalmazható esztrichbe ágyazott padlócsatornához igen Alkalmazható esztrichszintű zárt padlócsatornához igen Anyag alumínium présöntvény beépítőrendszer típusa UT4 beszerelési átmérő 305 Beszerelési mélység 80 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 3,9255 kg CO2e / 1 Darab D befogási tartomány max. 73 mm D befogási tartomány min. 4 mm Engedélyek VDE Függőleges terhelés, kis terület 3.000 N-ig Függőleges terhelés, nagy felület 10.000 N-ig IP védettség nyitott állapotban IP20 IP védettség zárt állapotban IP45 kábelkivezetős kivitel süllyeszthető tubus Keretes kivitel szőnyegvédő keret Kivitel kerek Külső átmérő 325 mm Méret Ø325x74 Nagy teherbírású kivitel igen nedves ápolású padlókhoz alkalmas igen Néveleges méret szerelvénybeépítő egységhez R9 Nyitó mechanizmus Forgóretesz Padlóápolás nedves padlóburkolat mélyedéssel nem padlóburkolat védőkeret igen Padlómagasság min. 80 mm Szín grafitszürke; RAL 9011 Tömítés-beépítési lehetőség igen Védettségi fokozat IK-kód IK10 - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Raszterlétra hosszabbító
GES RV 7407536 2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz
MTM 2C 7407788 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú
MTU 2 7407836 1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú
MTU 3 7407840 1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm
UT3 45 3 7408723 1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm
UT4 45 4 7408727 1 Darab - Letöltések
-
REACH Megfelelőségi nyilatkozat GRAF9-2 U 9011 / 7405750 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat GRAF9-2 U 9011 / 7405750 , 0.13MB , pdfJelhasználati engedély VDE jelölésengedély GRAF9 , 0.28MB , pdfSzerelési útmutató Szerelési útmutató, GRAF9-2 szerelvénybeépítő egységhez , 0.35MB , pdfHasználati útmutató Használati útmutató, PF-G , 2.00MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
