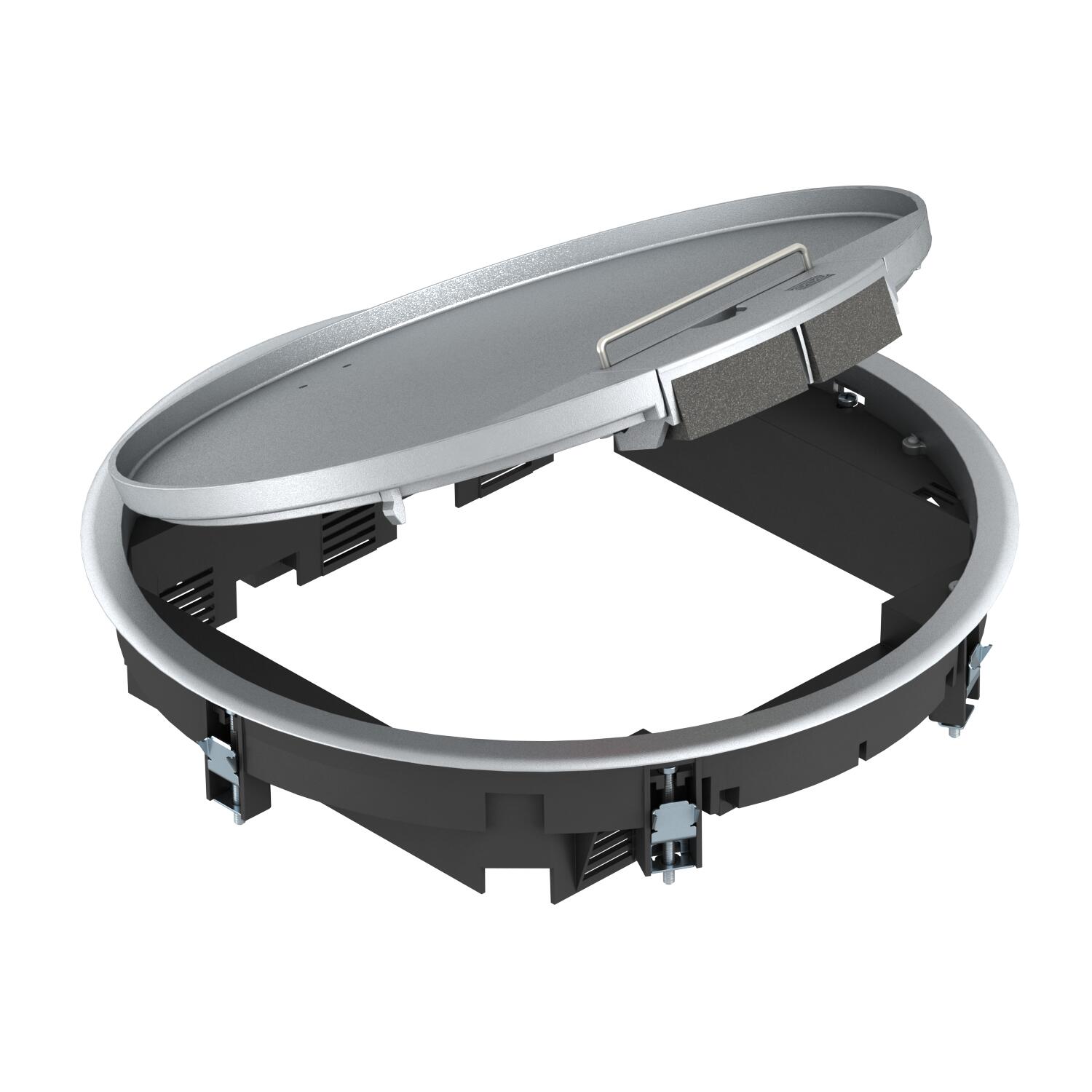

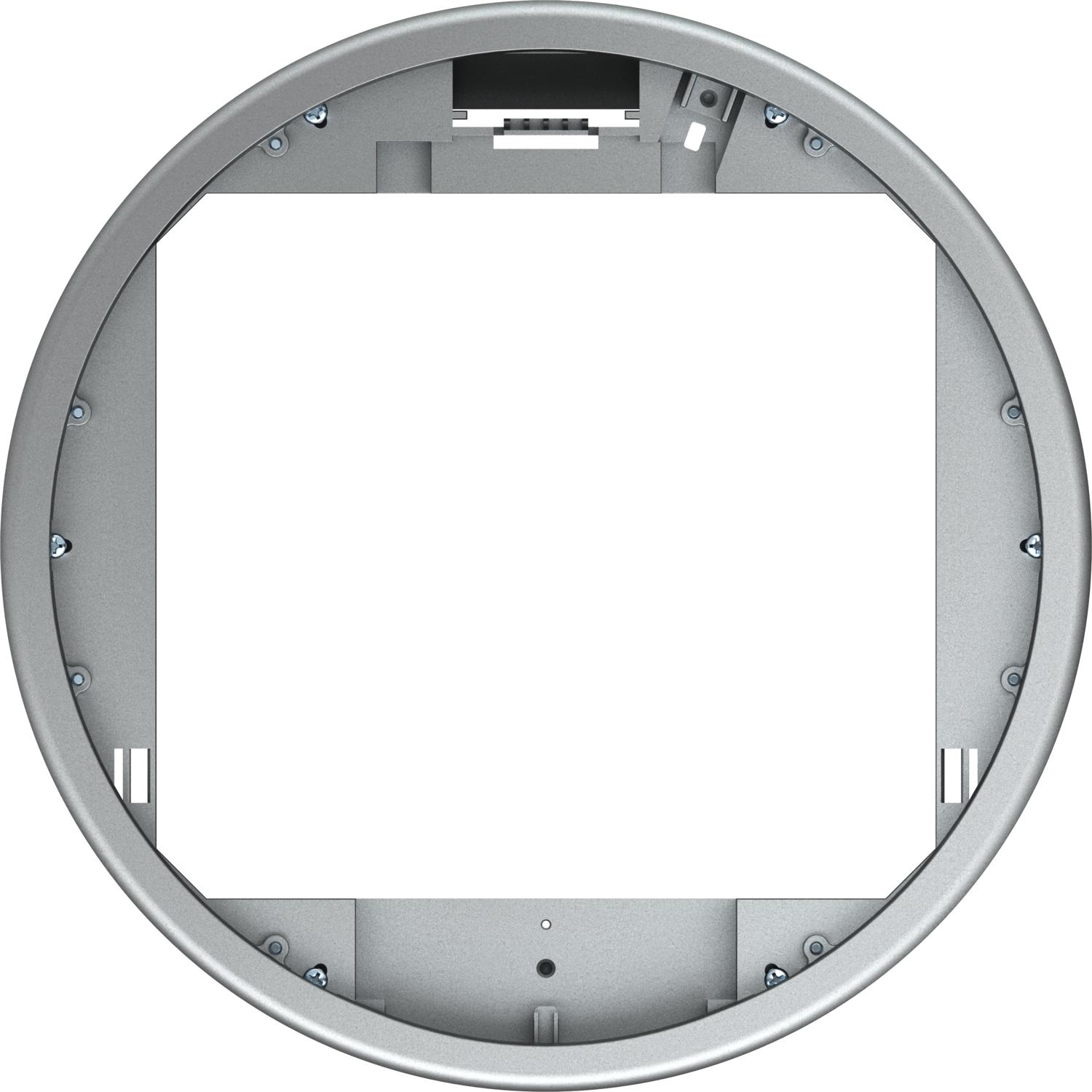

Szerelvénybeépítő egység GESRA9/10, fogantyúval 10

Szerelvénybeépítő egység GESRA9/10, fogantyúval

Rend. szám 7405580 | EAN-kód 4012195104445

Rend. szám / Típus	7405580 / GESRA9 10U

A padlóburkolat vastagsága	10 mm

Termékleírás

Termékleírás

Szerelvénybeépítő egység fogantyúval, mely 3 db UT4 univerzális tartó beépítésére alkalmas, ezáltal akár 12 db Modul45 szerelvény építhető be a beltéri csatornarendszerbe vagy álpadlóba.

Szerelvénybeépítő egység fogantyúval, háromrekeszes, MT9 szerelvénytartó beépítésére Három APTMT5 fedőlappal szerelhető fel.

50-es központi lemez segítségével kilenc szerelőkeretes készülék építhető be.

Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma	12
A padlóburkolat vastagsága	10 mm
A szerelvénykelyhek darabszáma	3
alkalmas álpadlókhoz	igen
alkalmas padló alatti csatornákhoz	igen
alkalmas üreges padlókhoz	igen
Alkalmazható esztrichbe ágyazott padlócsatornához	igen
Anyag	alumínium présöntvény
beépítőrendszer típusa	UT4
beszerelési átmérő	305
Beszerelési mélység	78 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig	18,3614 kg CO2e / 1 Darab
D befogási tartomány max.	33 mm
D befogási tartomány min.	3 mm
Engedélyek	VDE
Függőleges terhelés, kis terület	3.000 N-ig
Függőleges terhelés, nagy felület	5.000 N-ig

IP védettség nyitott állapotban	IP20
IP védettség zárt állapotban	IP40
Kivitel	kerek

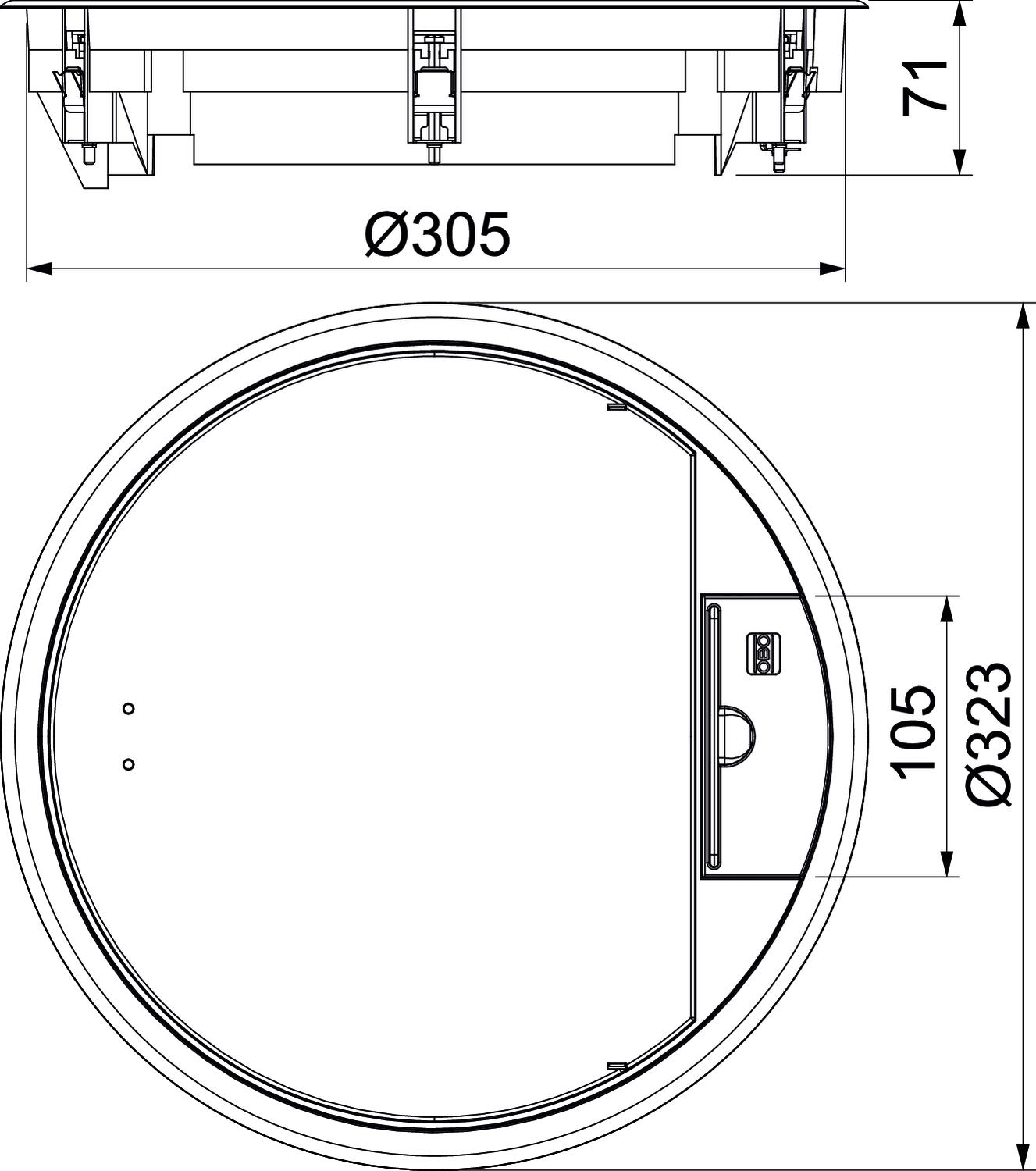

Külső átmérő	323 mm
Méret	Ø323x70
Nagy teherbírású kivitel	nem
nedves ápolású padlókhoz alkalmas	nem
Néveleges méret szerelvénybeépítő egységhez	R9
Nyitó mechanizmus	fogantyú
Padlóápolás	száraz
padlóburkolat mélyedéssel	igen
padlóburkolat védőkeret	igen
Padlómagasság min.	78 mm
Szerelvénytartók szerelvénykelyhekhez	igen
Tömítés-beépítési lehetőség	nem
Védettségi fokozat IK-kód	IK10

Minden típus

Minden típus

Típus	A padlóburkolat vastagsága	Rend. szám	Mennyiség	Legkisebb eladási egység
GESRA9 10U	10 mm	7405580	Darab	1 Darab

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Raszterlétra hosszabbító	GES RV	7407536	Darab	2 Darab
Tartólemez 2 db C típusú szerelőtartóhoz	MTM 2C	7407788	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 165 mm hosszú	MTU 2	7407836	Darab	1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú	MTU 3	7407840	Darab	1 Darab
UT3 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 165 mm	UT3 45 3	7408723	Darab	1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm	UT4 45 4	7408727	Darab	1 Darab
