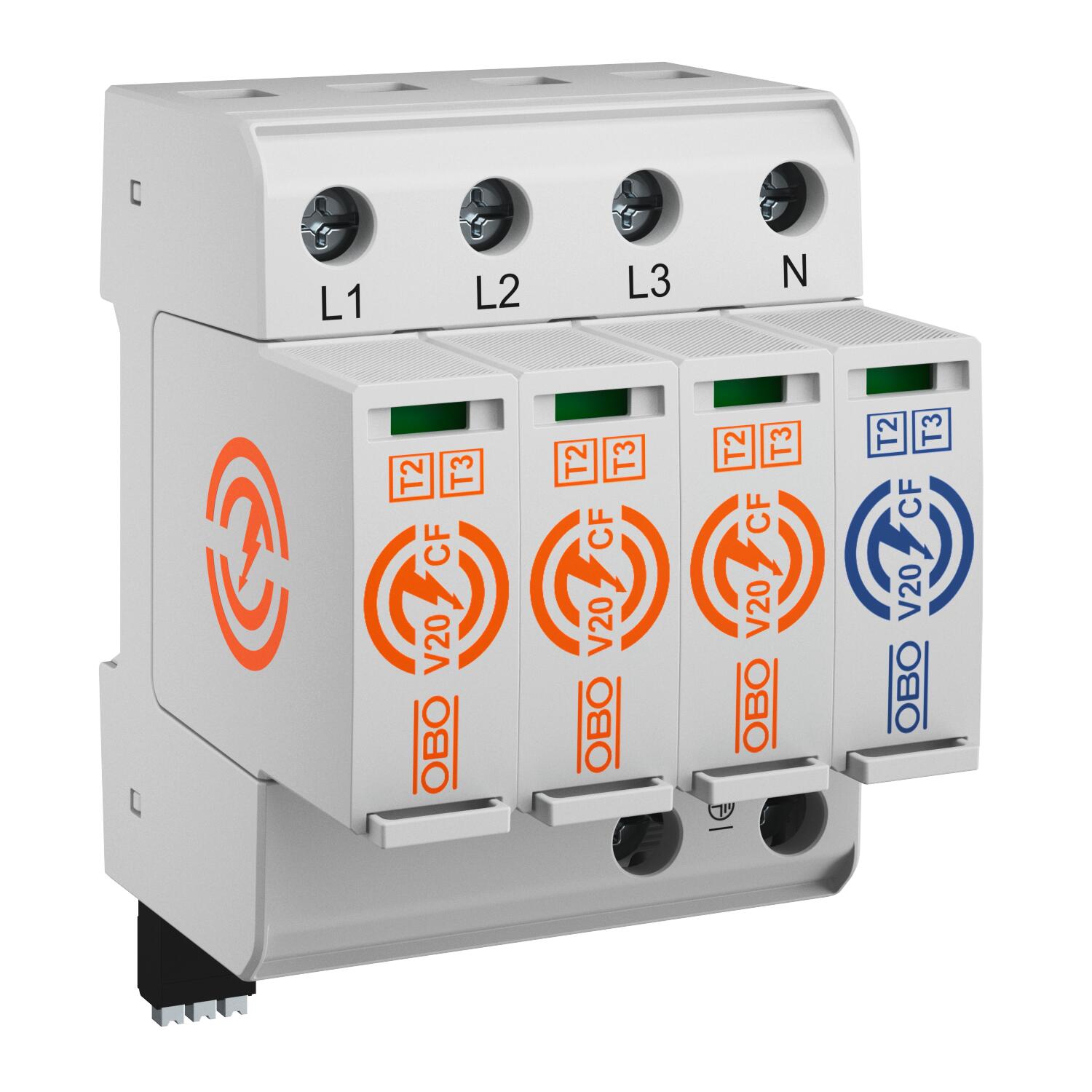

Surge arrester V20 with integrated pre-fuse
Rend. szám 5095257 | EAN-kód 4012197504960
- Termékleírás
-
TermékleírásSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Műszaki adatok
-
Műszaki adatok
A pólusok kivitele 3 Alkalmas kültéri használatra nem Alkalmazási hőmérséklet-tartomány max. 85 °C Alkalmazási hőmérséklet-tartomány min. -40 °C FM-érintkezők Váltó érintkező FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 23 AWG FM-kapcsok csatlakozási keresztmetszete min. 0,25 mm² Forgatónyomaték 4,5 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) max. 4 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 2,5 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hálózattípus egyéb Hálózattípus TN igen Hálózattípus TN-C igen Hossz 75 mm Jelzés a készüléken optikai Kapcsolási teljesítmény AC 230 V; 0,5 A Kapcsolási teljesítmény DC 230 V; 0,1 A / 75 V; 0,5 A Kifúvató nem Korlátozási feszültség [L-N] @ 1 kA 0,8 kV Korlátozási feszültség [L-N] @ 5 kA 1 kV Legmagasabb tartós feszültség (L-N) 300 V Legmagasabb tartós feszültség (N-PE) 305 V Levezetőképesség (8/20 μs) [összes] 120 kA Magasság 105 mm Maximális levezetőképesség (8/20 μs) [L-N] 40 kA Maximális levezetőképesség (8/20 μs) [N-PE] 65 kA Méret 300V Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 2,5 mm² MSZ EN 61643-11 szerinti SPD 2-es típus Névleges feszültség AC (50 / 60 Hz) 240 V Névleges levezetőképesség (8/20 µs) [N-PE] 40 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA Páratartalom max. 95 % Páratartalom min. 5 % Pólusszám 3 SPD az IEC EN 61643-1 szerint II. osztály Szélesség 72 mm Szerelési mód Kalapsín 35 mm TOV-feszültség [L-N] – „fail safe mode” - 120 min 442 V TOV-feszültség [L-N]– „withstand mode” - 5 s 337 V Utánfolyó áram megszakító képesség (eff) [N-PE] 100 kA Védettség IP20 Zárlati szilárdság igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfKiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 0.63MB , pdfSzerelési útmutató SurgeController V20-CF , 0.53MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
