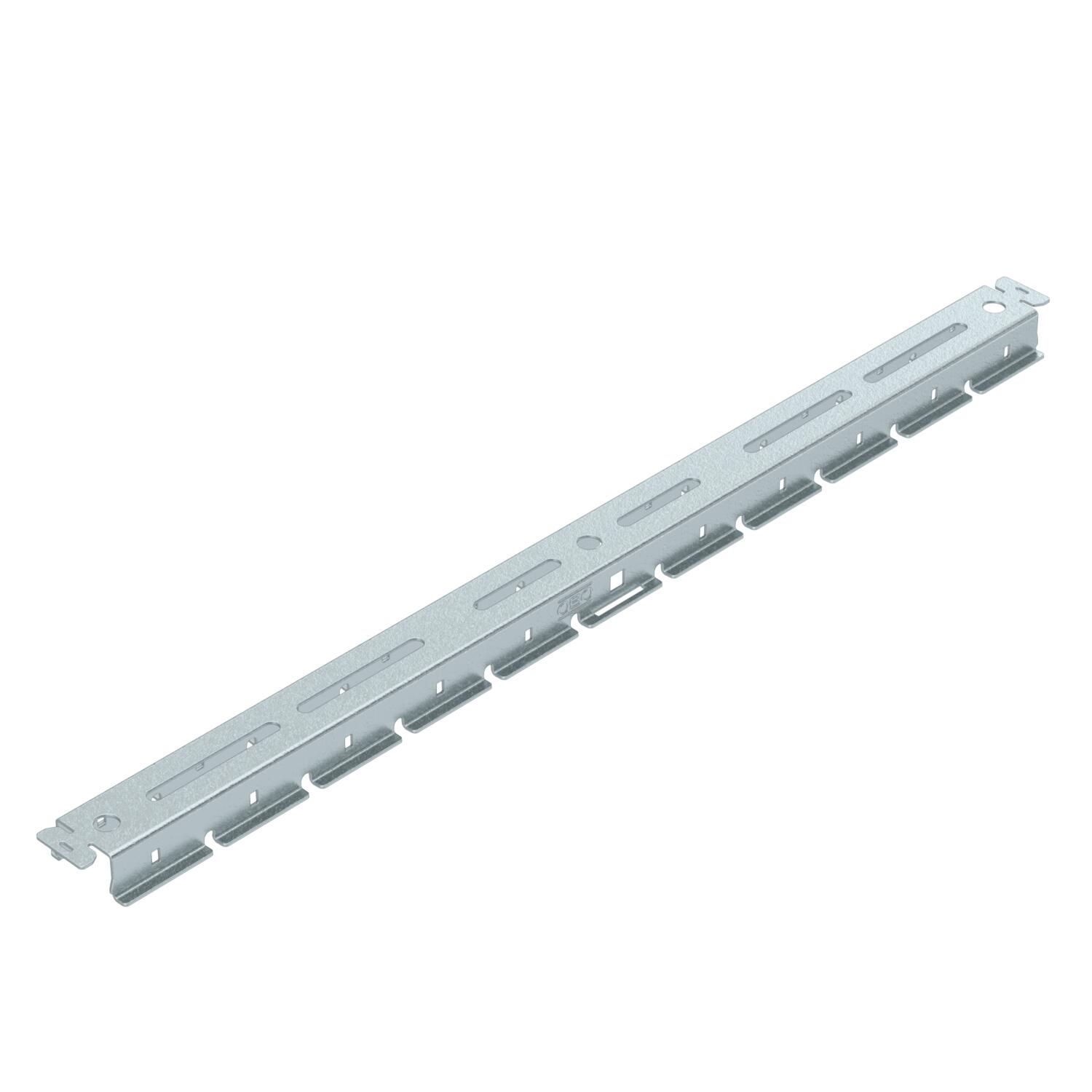

Support rail MagicFix
Rend. szám 6426312 | EAN-kód 4012197519520
- Termékleírás
-
TermékleírásSupport rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.
-
- Műszaki adatok
-
Műszaki adatok
Alkalmazási hőmérséklet-tartomány max. 120 °C Alkalmazási hőmérséklet-tartomány min. -20 °C Alkalmazható kábellétrához igen Alkalmazható kábeltálcához igen Alkalmazható rácsos kábeltálcához igen Állítható nem Anyag acél Anyagvastagság 1,5 mm Csuklósan mozgó nem Felület szalaghorganyzott Kivitel Auflageprofil lyukátmérő 10,5 mm Méret 22x45x571 ROHS-konform igen Rozsdamentes acél, maratott nem Szín cink termékcsalád OBO-MagicFix® Tűzálló kábelrendszerek – nem Méretek

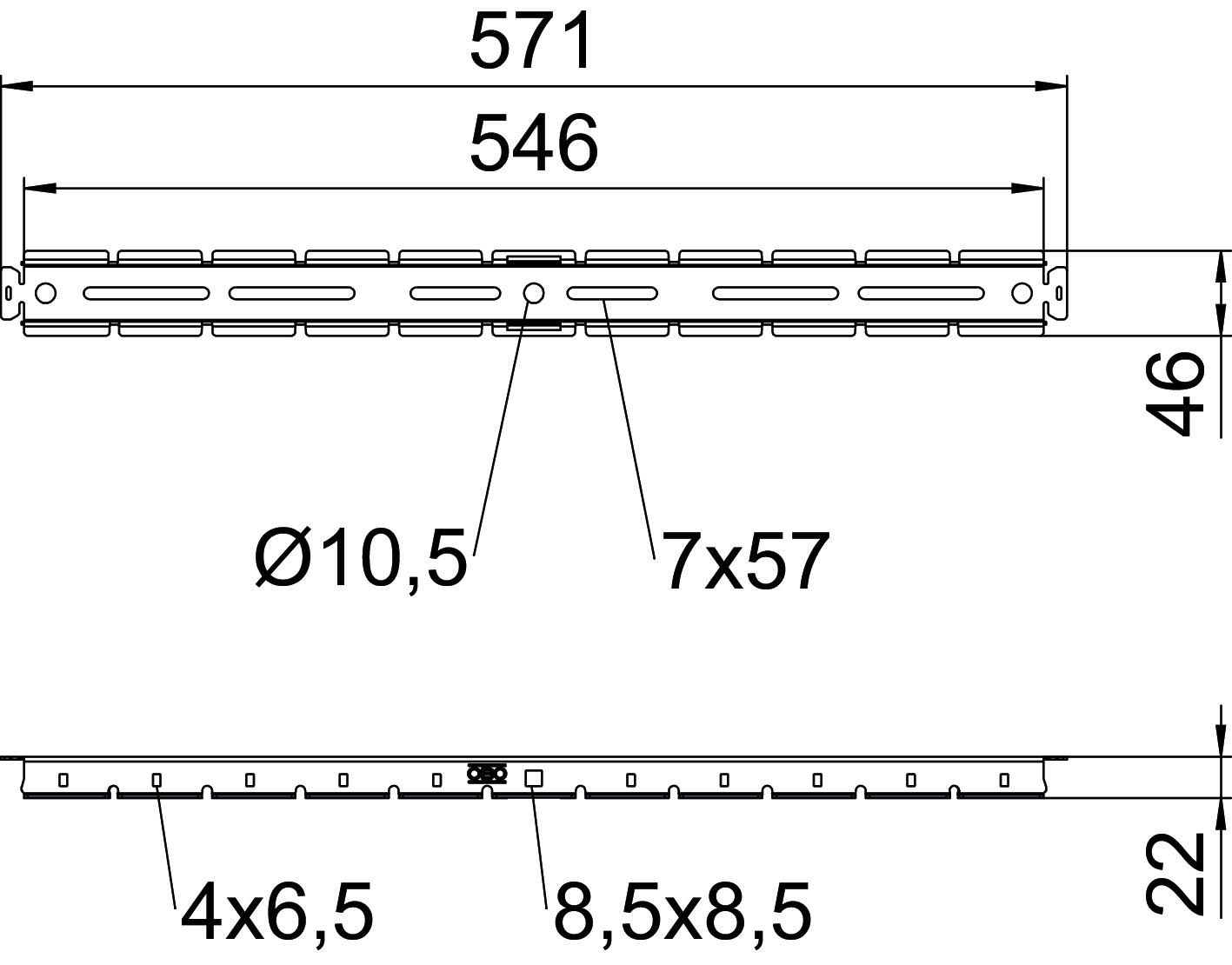

Hossz 546 mm L méret 546 mm L2 méret 571 mm Magasság 22 mm Maß sH 7x48/67 mm Szélesség 46 mm Terhelések
Safe working load of suspended installation with ASM for cable trays (SWL) 1,25 kN Safe working load of suspended installation with ASM for mesh cable trays (SWL) 1,3 kN - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
MagicFix védősapka
SKM OR 6426180 20 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Quick fastener MagicFix
SBM FS 6426160 50 Darab - Letöltések
-
Brosúra MagicFix , 0.86MB , pdfEU megfelelőségi nyilatkozat TSM 500 FS / 6426312 , 0.11MB , pdfREACH Megfelelőségi nyilatkozat TSM 500 FS / 6426312 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat TSM 500 FS / 6426312 , 0.13MB , pdfSzerelési útmutató Support system MagicFix , 2.94MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
