Sorolható védőkészülék, 4-eres rendszerhez, 5 V-os kivitel 4 | 7 | 10 | Kapocs

Sorolható védőkészülék, 4-eres rendszerhez, 5 V-os kivitel

Rend. szám 5098412 | EAN-kód 4012195848516

Rend. szám / Típus

Pólusszám	4

Max. tartós feszültség, AC

Legmagasabb tartós feszültség, DC

Dugaszolórendszer	Kapocs

Termékleírás

Termékleírás

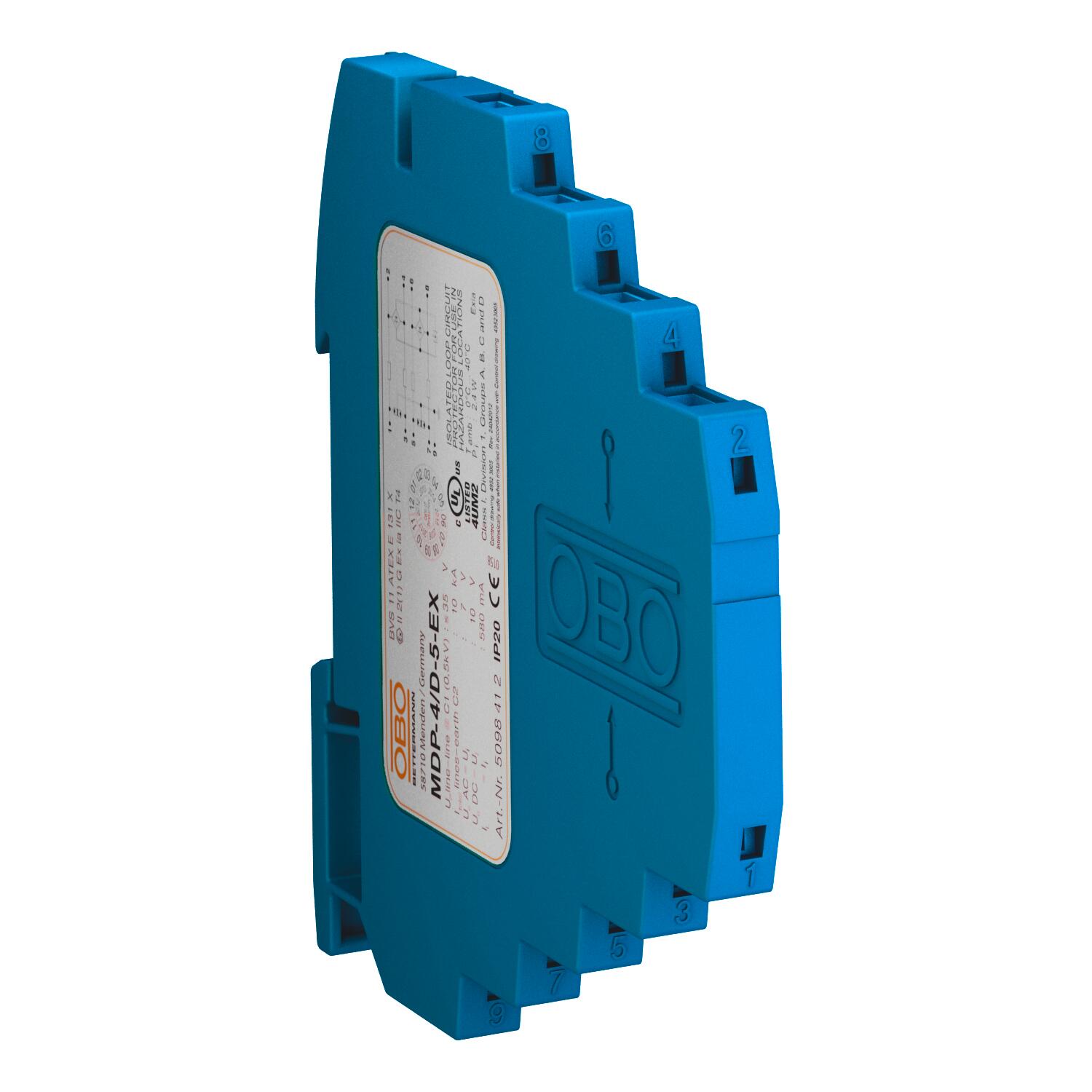

MDP.../D...-EX: Túlfeszültség-védelmi eszköz gyújtószikramentes áramkörhöz

• Többeres rendszerekhez
• Közvetlen árnyékolással és rugós sorkapcsokkal

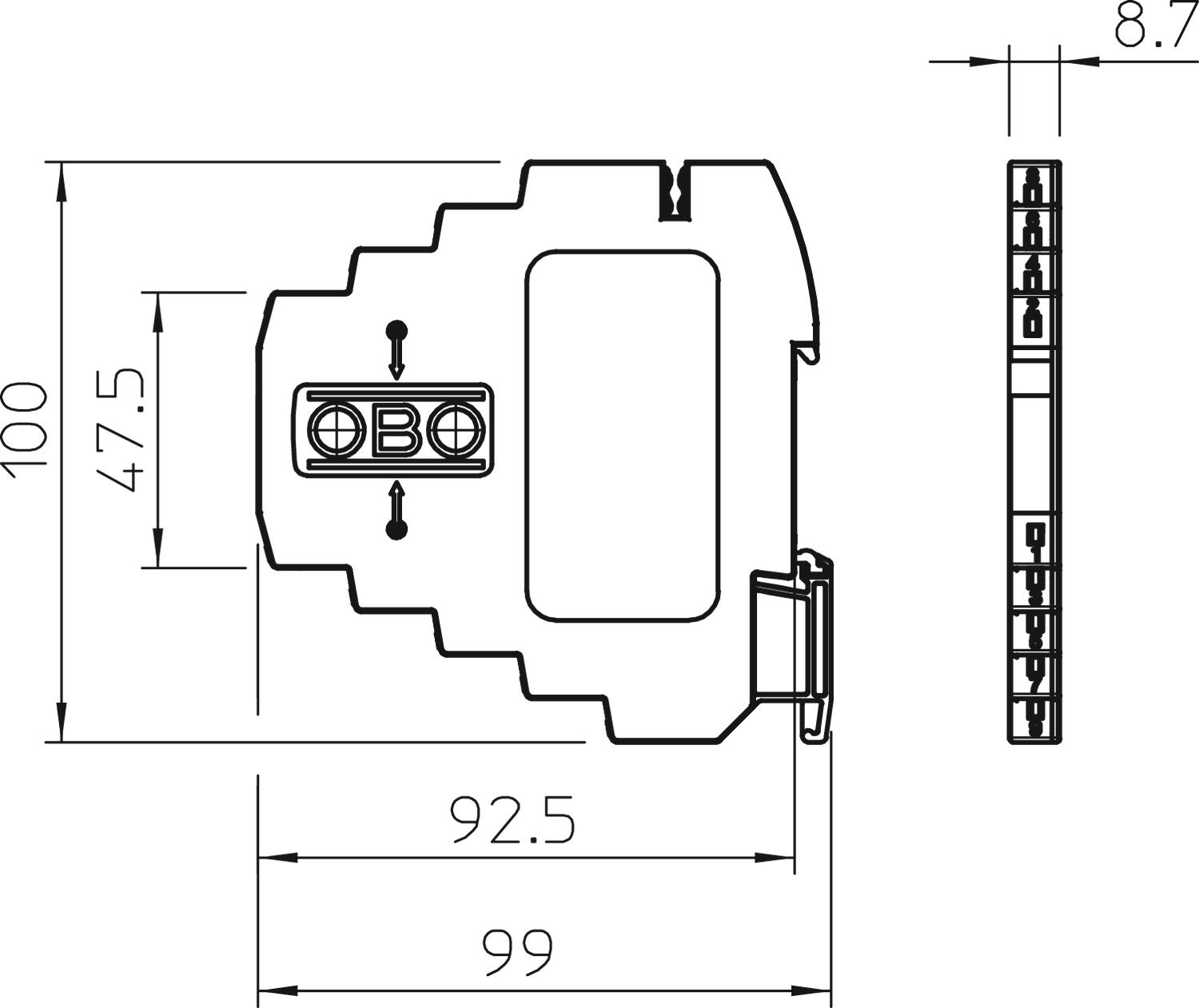

• Helytakarékos, mindössze 8,7 mm szélességű
• Nagy sávszélesség, 100 MHz-es határfrekvencia
• ATEX engedély: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• UL-minősített (4UM2)

Alkalmazási terület: univerzális, 35 mm-es kalapsínre rögzítve, minden szokásos elosztószekrény-típushoz

Műszaki adatok

Műszaki adatok

Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Árnyékolás	közvetlen
Árnyékolás-csatlakoztatás	igen
Beiktatási csillapítás (Insertion loss)	≤3 dB
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,1887 kg CO2e / 1 Darab
Csatlakozási keresztmetszet, hajlékony, max.	2,5 mm²
Csatlakozási keresztmetszet, hajlékony, min.	0,14 mm²
Csatlakozási keresztmetszet, merev, max.	2,5 mm²
Csatlakozási keresztmetszet, merev, min.	0,14 mm²
Csatlakozási keresztmetszet, többhuzalos, max.	1,5 mm²
Csatlakozási keresztmetszet, többhuzalos, min.	0,14 mm²
Dugaszolórendszer	Kapocs
Engedélyek	UL
Ex-engedély	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Földelés következőkkel:	Kalapsín
Határfrekvencia	100 MHz
Jelzés a készüléken	nem tartalmaz
Kapacitás (ér-ér között)	< 40 pF
Kategorie	Typ 1+2+3 / D1+C2+C1
Legmagasabb tartós feszültség, DC	10 V

Levezető felügyelete	nem
Lökőfeszültségállóság, ér-ér	C1: 0,5 KV / 0,25 kA (8/20µs)
Lökőfeszültségállóság, ér-föld	C2: 5 KV / 2,5 kA (8/20µs)
LPZ	0→3
Max. tartós feszültség, AC	7 V
Méret	5V
Névleges áram AC	0,4 A
Névleges áram DC	0,58 A
Névleges feszültség	5 V
Összes levezetési lökőáram (10/350)	D1: 2 kA
Összes-levezetőképesség (8/20)	10 kA
Pólusszám	4
Soros ellenállás erenként	2,35 Ω ± 5 %
SPD az MSZ EN 61643-21 szerint	Class I+II+III / D1+C2+C1
Szigetelési ellenállás	>100 MΩ
Szín	kék
Távjelző érintkező	nem
Védelmi feszültségszint, ér - ér	< 35 V
Védelmi feszültségszint, ér - föld	<800 V
Védettség	IP20
Vizsgálati szabvány	MSZ EN 61643-21
