Rendszermegoldás, T2 típusú SPD, V20, elosztódobozban, 3+NPE, 280V 3+N/PE | 280 | IP66

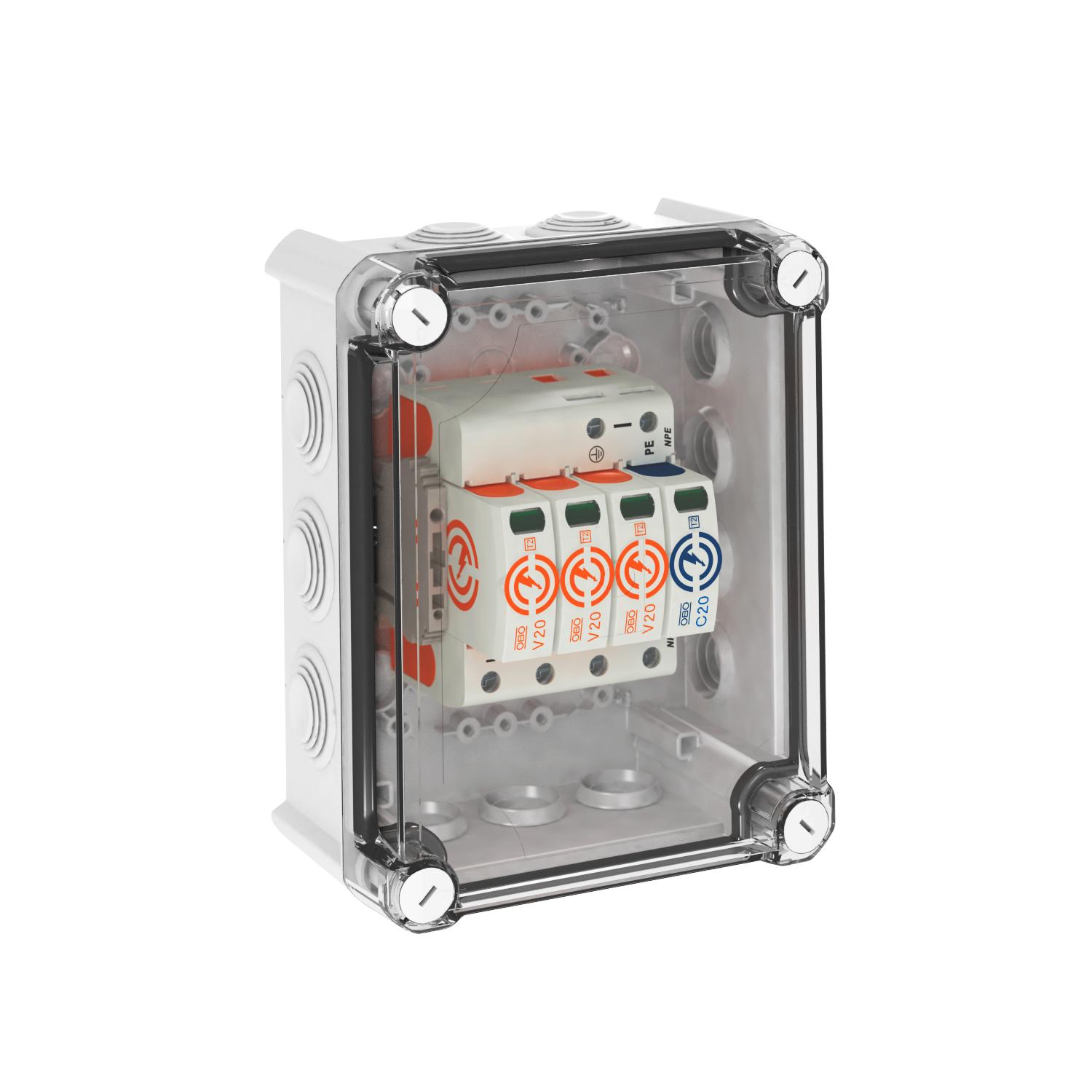

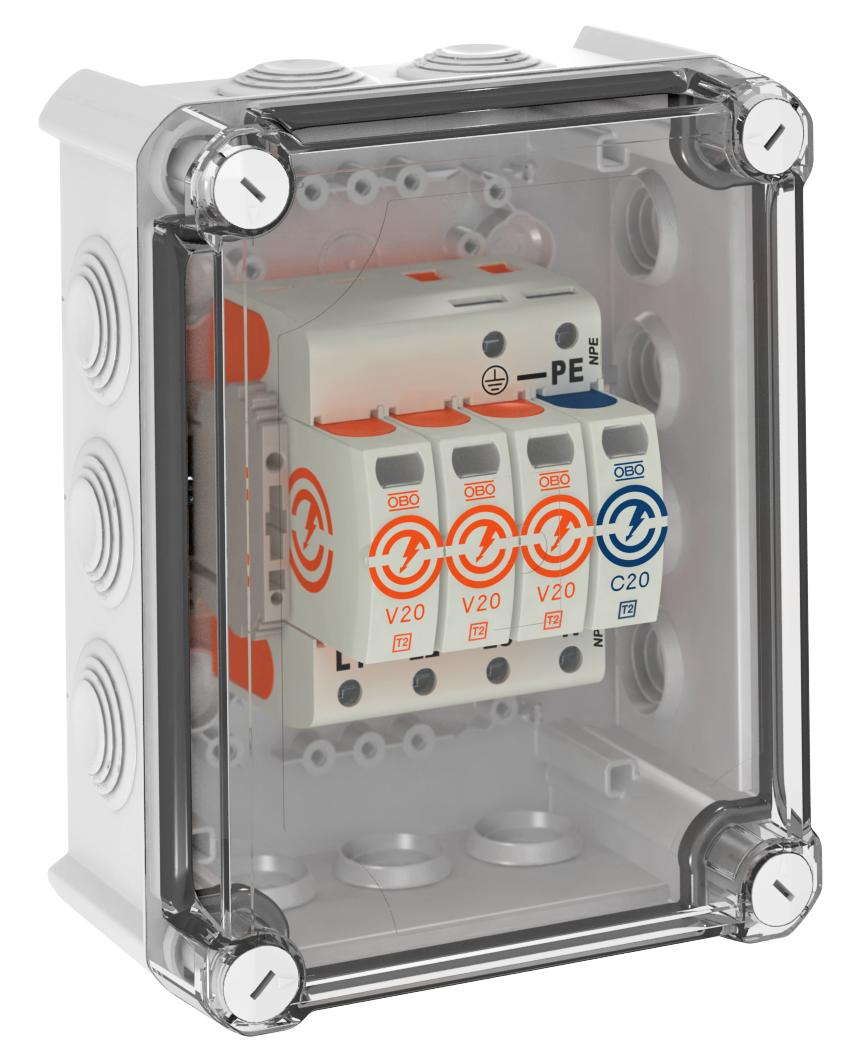

Rendszermegoldás, T2 típusú SPD, V20, elosztódobozban, 3+NPE, 280V

Rend. szám 5095383 | EAN-kód 4012196423200

Rend. szám / Típus

A pólusok kivitele

Max. tartós feszültség, AC	280 V

Védettség	IP66

Termékleírás

Termékleírás

2. típusú SPD az MSZ EN 61643-11 szerint

• Ideális a fali dobozok és a hozzájuk csatlakoztatott járművek védelmére
• Túlfeszültség-védelmi potenciálkiegyenlítés az MSZ HD 60364-4-443 szerint
• Kompletten, előszerelve és csatlakoztatásra készen, polikarbonát elosztódobozban (IP66)
• Levezetőképesség 40 kA (8/20) pólusonként, nagyteljesítményű varisztorokkal

Alkalmazás: AC-töltőberendezés max. 22 kW, potenciálkiegyenlítés a fő- és alelosztóban.
Szél, jég, hőmérséklet vagy nap okozta kondenzvíz képződésének veszélye esetén adott esetben kiegészítő intézkedésekre van szükség!

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3+N/PE
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Beépített előtétbiztosító	nem
CO2-lábnyom (GWP) bölcsőtől a kapuig	3,9281 kg CO2e / 1 Darab
Engedélyek	UL, ÖVE
FM-kapcsok csatlakozási keresztmetszete max.	16 AWG
FM-kapcsok csatlakozási keresztmetszete max.	1,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	0,5 mm²
FM-kapcsok csatlakozási keresztmetszete min.	21 AWG
Forgatónyomaték	4 Nm
Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	1,5 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	16 AWG
Hálózattípus	egyéb
Jelzés a készüléken	optikai
Korlátozási feszültség [L-N] @ 1 kA	0,7 kV
Korlátozási feszültség [L-N] @ 5 kA	0,9 kV
Legmagasabb tartós feszültség (L-N)	280 V
Legmagasabb tartós feszültség (N-PE)	255 V
Legmagasabb tartós feszültség, DC	350 V
Levezetőképesség (8/20 μs) [összes]	60 kA
Max. hálózatoldali túláramvédelem	160 A gL/gG
Max. tartós feszültség, AC	280 V
Maximális előtétbiztosító	160 A
Maximális levezetőképesség (8/20 μs)	40 kA
Maximális levezetőképesség (8/20 μs) [L-N]	40 kA

Méret	280V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	16 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	1,5 mm²
Minimális távolság	1,5 mm
MSZ EN 61643-11 szerinti SPD	2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	40 kA
Névleges levezetőképesség (8/20 µs)	20 kA
Névleges levezetőképesség (8/20 µs) [L-N]	20 kA
SPD az IEC EN 61643-1 szerint	II. osztály
SPD az UL 1449 szerint	4. típus
Szerelési mód	előszerelt a házban
Távjelzés	nem
TOV-feszültség [L-N] – „fail safe mode” - 120 min	440 V
TOV-feszültség [L-N]– „withstand mode” - 5 s	335 V
TOV-feszültség [N-PE] – „withstand mode” - 200 ms	1200 V
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<25 ns
Védelmi feszültségszint [L-N]	≤1,3
Védettség	IP66
Vizsgálati osztály 2. típus	igen
Zárlati szilárdság	igen
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff
