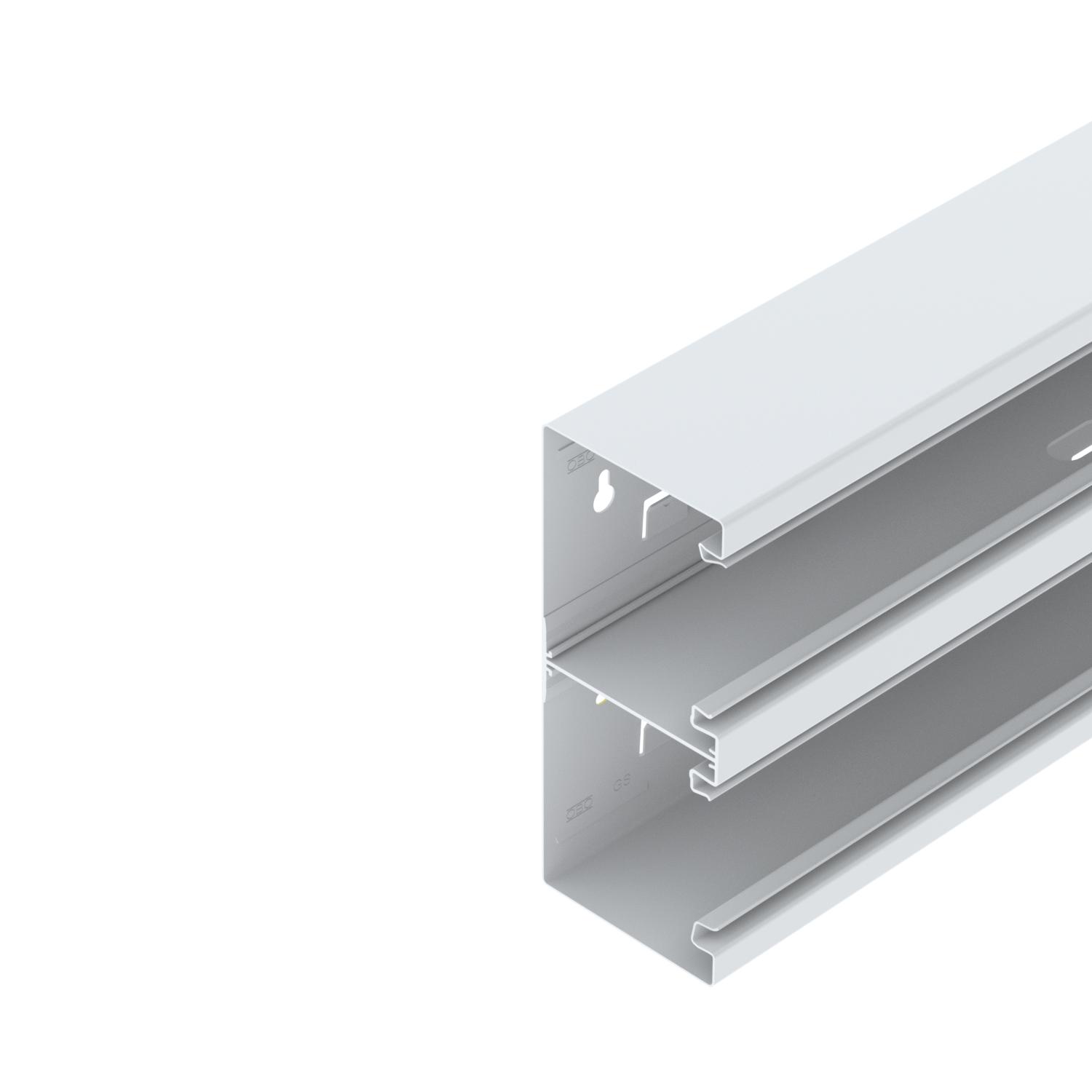

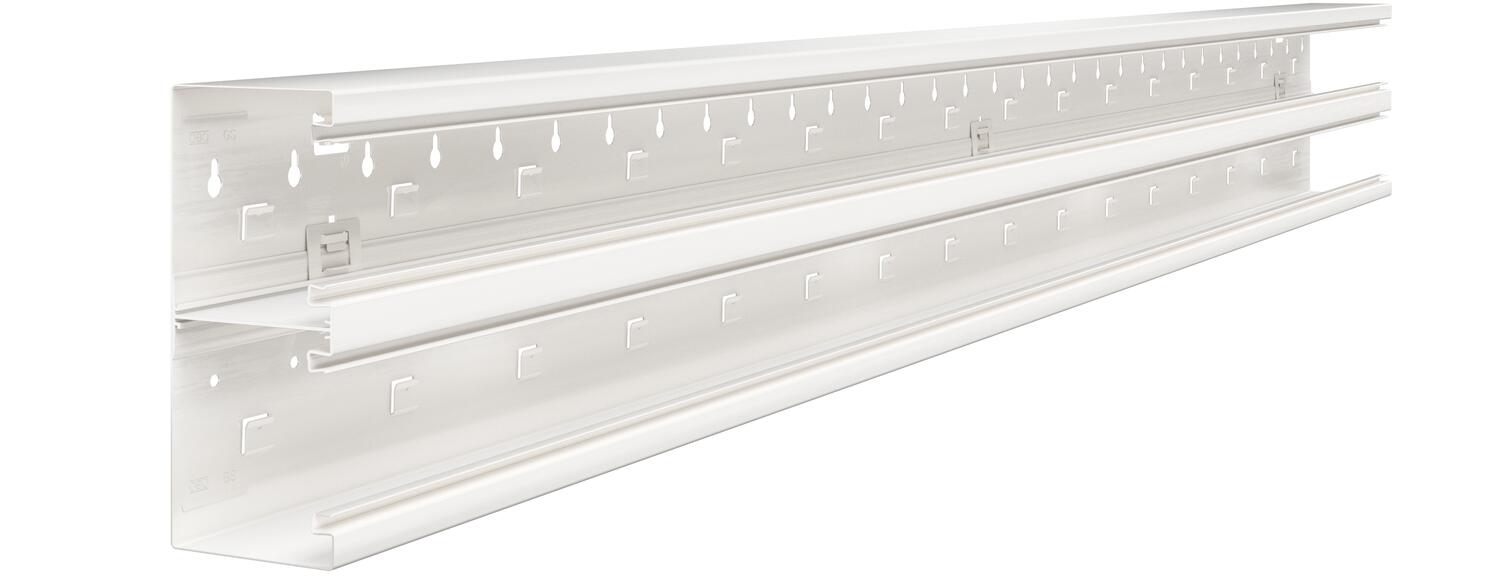

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 210 mm, csatornamagasság 90 mm, szimmetrikus, két rekeszes 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 210 mm, csatornamagasság 90 mm, szimmetrikus, két rekeszes

Rend. szám 6278500 | EAN-kód 4012195666097

Rend. szám / Típus	6278500 / GS-D90210RW

Hossz	2000 mm

Termékleírás

Termékleírás

A GS szerelvénybeépítő csatorna a falra vagy rögzítőkonzolokra történő szerelésre alkalmas. A GS szerelvénybeépítő csatorna acéllemez válaszfal beépítésre alkalmas, mechanikus rögzítőfülekkel rendelkezik. A csatorna alsó részei közötti potenciálkiegyenlítés az összekötőn keresztül történik. A fedél és az alsó rész között szabadalmaztatott speciális csatornafedél biztosítja a potenciálkiegyenlítést. A fedélnyílás ténylegesen 76,5 mm. A fedelet külön kell megrendelni.

A maximum 3000 mm hosszú csatornatestek és csatornafedelek, valamint más RAL-színek külön kérésre megvalósíthatók. A festett szerelvénybeépítő csatornák látható felülete be van fóliázva.

Műszaki adatok

Műszaki adatok

2. felsőrész-szélesség	76,5 mm
A dugaszolható választófalak száma	2
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	2
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	acél
CO2-lábnyom (GWP) bölcsőtől a kapuig	21,2784 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Fenékperforálás	fenékperforálással
Halogénmentes	igen

Hasznos keresztmetszet	16205 mm²
hátsó fal kialakítása (belül)	reteszelővel
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	90 mm

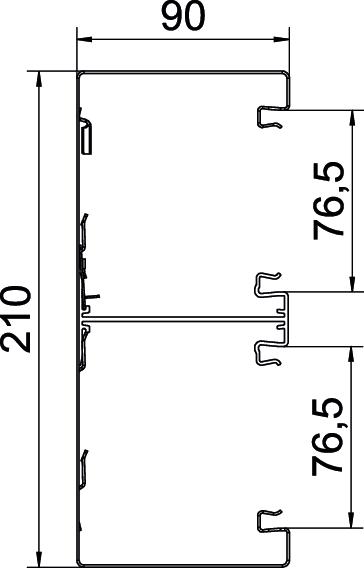

Méret	90x210x2000
Szélesség	210 mm
Szerelőfurat az alján	igen
Szimmetrikus	igen
Szín	hófehér; RAL 9010
téglalap alakú kialakítás	igen
Védettség	IP30
Védettségi fokozat IK-kód	IK10
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GS-D90210RW	2000 mm	6278500	m	6 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő GS-KUP90	GS-KUP90	6277294	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Csatornafedél, acéllemez	GS-OTRW	6279850	m	40 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

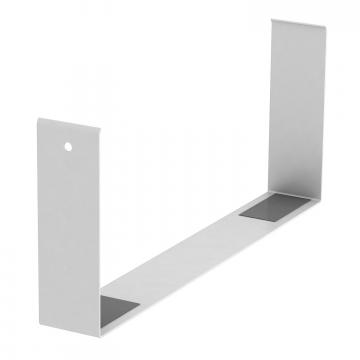

Toldásponti takarólemez, csatornamagasság 90 mm	G-SVS90210RW	6279788	Darab	1 Darab

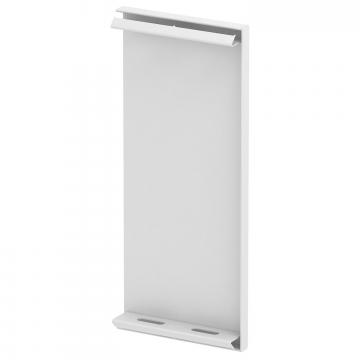

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GS-90210	GS-E90210RW	6278170	Darab	1 Darab
Válaszfal, GS-TW90	GS-TW90	6277095	m	2 m

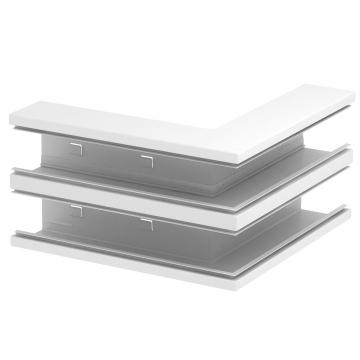

Külső sarokidom, szimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D90210 típus	GS-DA90210RW	6278510	Darab	1 Darab
Külső sarokfedél, acéllemez	GS-OTARW	6279870	Darab	1 Darab

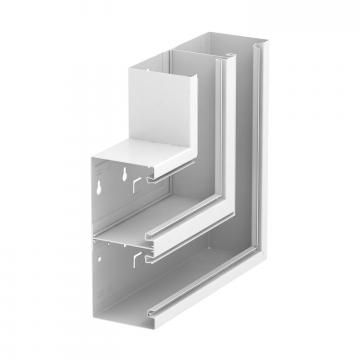

Lapos sarokidom, szimmetrikus, emelkedő, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D90210	GS-DFS90210RW	6278520	Darab	1 Darab

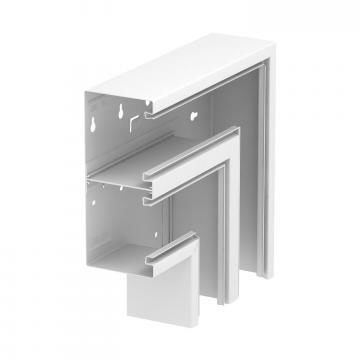

Lapos sarokidom, szimmetrikus, eső, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D90210	GS-DFF90210RW	6278530	Darab	1 Darab
Lapos sarokelemfedél, acéllemez	GS-OTFRW	6279860	Darab	1 Darab

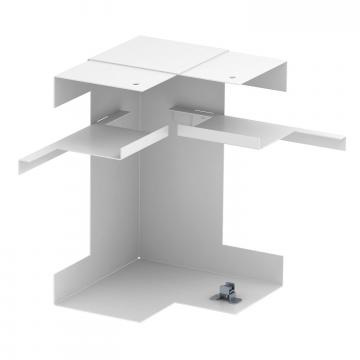

Belső sarokidom, szimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D90210 típus	GS-DI90210RW	6278540	Darab	1 Darab
T-idom, szimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D90210 típus	GS-DT90210RW	6278560	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
