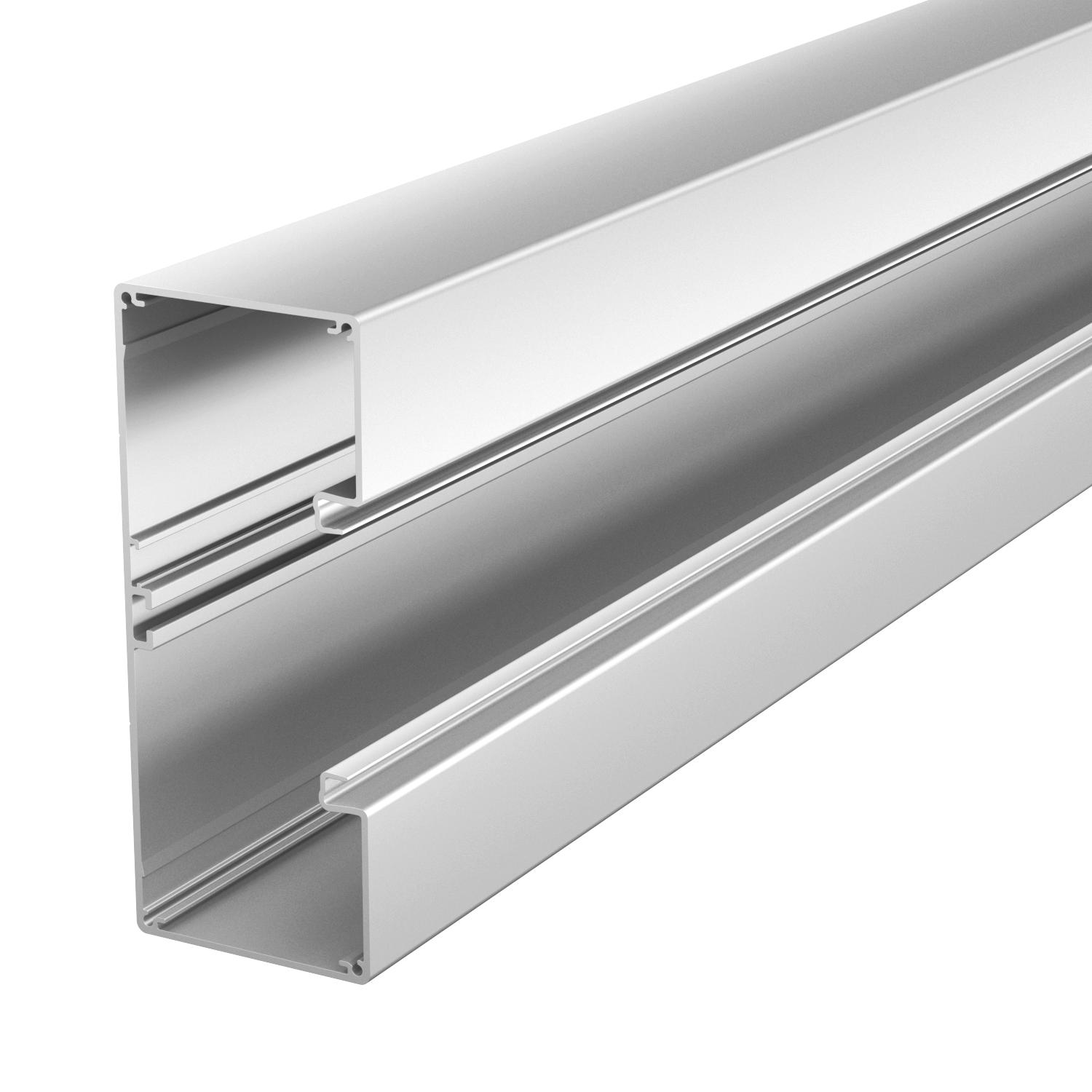

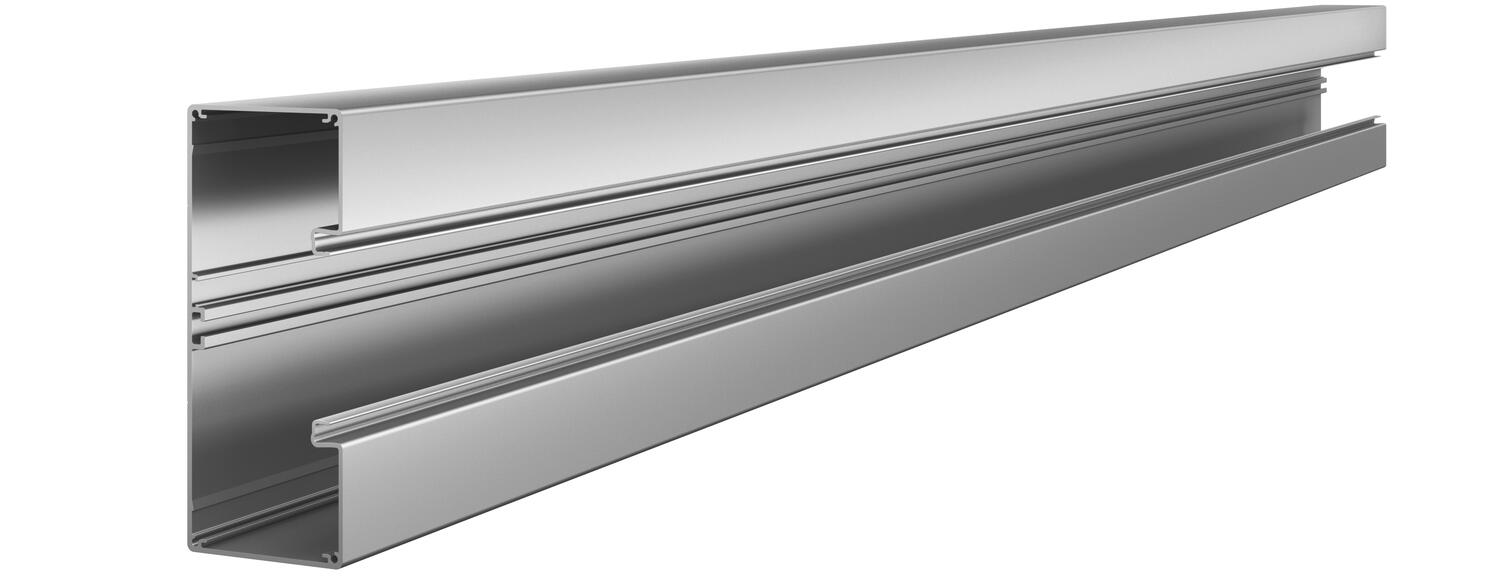

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, szimmetrikus 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, szimmetrikus

Rend. szám 6279103 | EAN-kód 4012195842545

Rend. szám / Típus

Hossz	2000 mm

Termékleírás

Termékleírás

Szerelvénybeépítő csatorna fenékperforálás nélkül közvetlenül falra vagy konzolokra szerelhető. Igény szerint a csatorna alsó és felső részéhez akár 6000 mm-es túlnyúlás, valamint egyéb RAL színek is kivitelezhetők. A szerelvénybeépítő csatornák látható felülete be van fóliázva.
Fontos tudnivaló:

Az alumíniumból készült eloxált szerelvénybeépítő csatornáknál és idomdaraboknál nem kerülhetők el az anyag- és eljárásfüggő, de megengedett mértékű, enyhe színárnyalati különbségek (lásd DIN 17 611). Alternatívaként a RAL 9006 színárnyalatú (fehér alumínium) porszórtbevonatot javasoljuk.

A fedelet külön kell megrendelni. A kábeltartó kapcsok használatát javasoljuk.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	alumínium
CO2-lábnyom (GWP) bölcsőtől a kapuig	33,8357 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Felület	eloxált
Fenékperforálás	fenékperforálás nélkül
Halogénmentes	igen

Hasznos keresztmetszet	8620 mm²
hátsó fal kialakítása (belül)	Folyamatos C-profil
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	70 mm

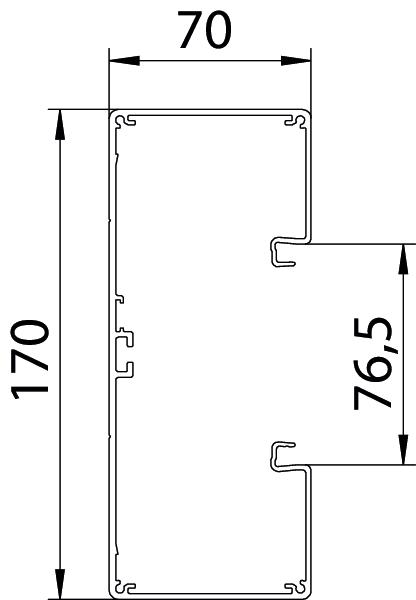

Méret	70x170x2000
Szélesség	170 mm
Szerelőfurat az alján	nem
Szimmetrikus	igen
Szín	alumínium
téglalap alakú kialakítás	igen
Védettség	IP30
Védettségi fokozat IK-kód	IK10
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GA-S70170RW	2000 mm	6279100	m	8 m
GA-S70170EL	2000 mm	6279103	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő, GA-KUP70 típus	GA-KUP70	6279701	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Alumínium fedél	GA-OTEL	6279723	m	32 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

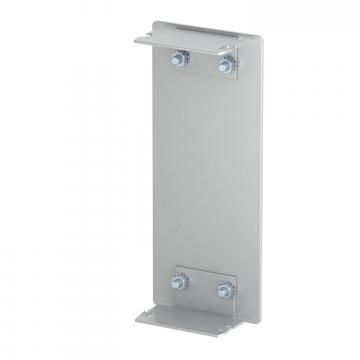

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához GA-70170 típus	GA-E70170EL	6279473	Darab	1 Darab
Válaszfal, GA-TW70	GA-TW70	6279711	m	2 m

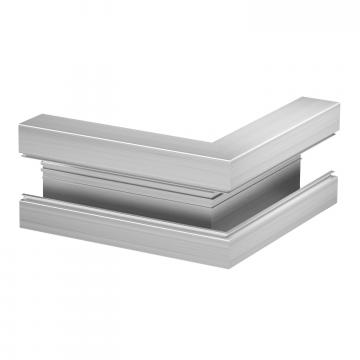

Külső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70170	GA-SA70170EL	6279113	Darab	1 Darab
Külső sarokfedél, alumínium	GA-OTAEL	6279727	Darab	1 Darab

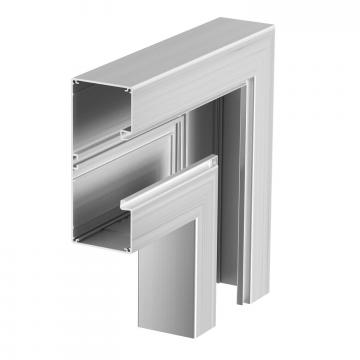

Lapos sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70170 típus	GA-SF70170EL	6279123	Darab	1 Darab
Lapos sarokelemfedél, alumínium	GA-OTFEL	6279736	Darab	1 Darab

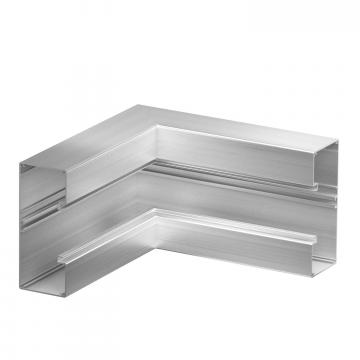

Belső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70170	GA-SI70170EL	6279143	Darab	1 Darab

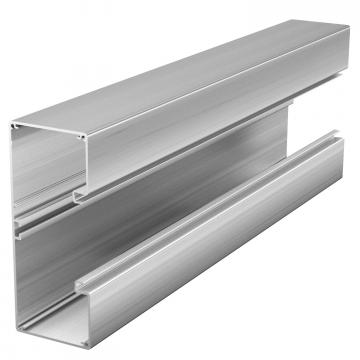

T-idom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70170 típus	GA-ST70170EL	6279163	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
