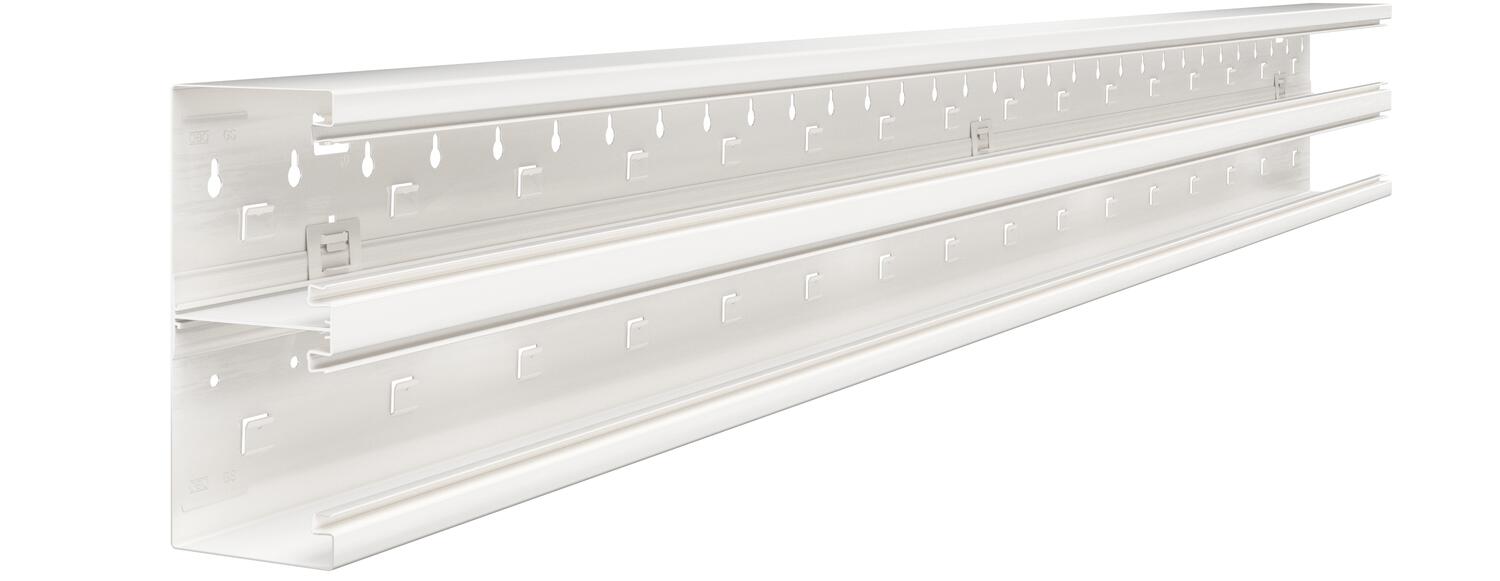

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, aszimmetrikus, két rekeszes 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, aszimmetrikus, két rekeszes

Rend. szám 6278200 | EAN-kód 4012195664666

Rend. szám / Típus	6278200 / GS-D70170RW

Hossz	2000 mm

Termékleírás

Termékleírás

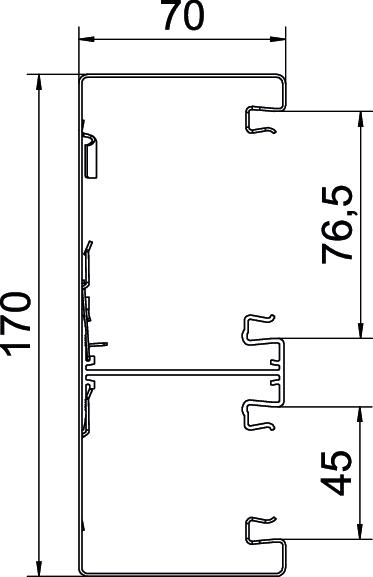

A GS szerelvénybeépítő csatorna a falra vagy rögzítőkonzolokra történő szerelésre alkalmas. A GS szerelvénybeépítő csatorna acéllemez válaszfal beépítésre alkalmas, mechanikus rögzítőfülekkel rendelkezik. A csatorna alsó részei közötti potenciálkiegyenlítés az összekötőn keresztül történik. A fedél és az alsó rész között szabadalmaztatott speciális csatornafedél biztosítja a potenciálkiegyenlítést. A rendszernyílás az eszköz telepítéséhez valójában 76,5 mm. A 45 mm-es második csatorna pályát a kábelek vezetésére használják. Nem lehetséges a Modul 45 szerelvénydobozok beépítése. A fedelet külön kell megrendelni.

A maximum 3000 mm hosszú csatornatestek és csatornafedelek, valamint más RAL-színek külön kérésre megvalósíthatók. A festett szerelvénybeépítő csatornák látható felülete be van fóliázva.

Műszaki adatok

Műszaki adatok

2. felsőrész-szélesség	45 mm
A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	2
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	acél
CO2-lábnyom (GWP) bölcsőtől a kapuig	19,9572 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Fenékperforálás	fenékperforálással
Halogénmentes	igen

Hasznos keresztmetszet	9645 mm²
hátsó fal kialakítása (belül)	reteszelővel
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	70 mm
Méret	70x170x2000
Szélesség	170 mm
Szerelőfurat az alján	igen
Szimmetrikus	nem
Szín	hófehér; RAL 9010
téglalap alakú kialakítás	igen
Védettség	IP30
Védettségi fokozat IK-kód	IK10
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GS-D70170RW	2000 mm	6278200	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő GS-KUP70	GS-KUP70	6277290	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Csatornafedél, acéllemez	GS-OTRW	6279850	m	40 m

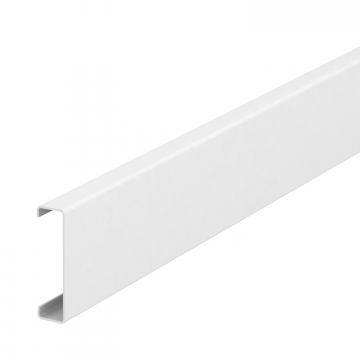

Fedél, acél, 50-es fedélnyílás	GS-OT50RW	6279880	m	2 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

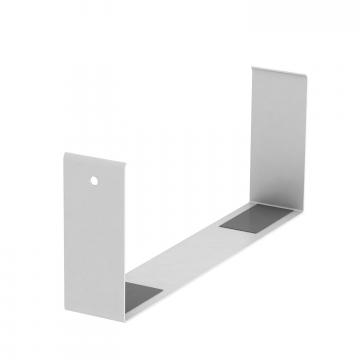

Toldásponti takarólemez, csatornamagasság 70 mm	G-SVS70170RW	6279768	Darab	1 Darab

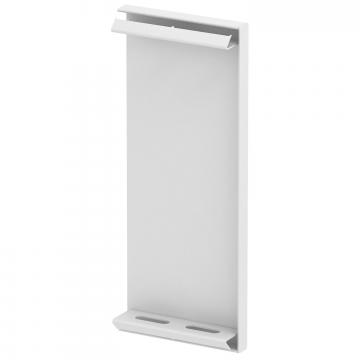

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GS-70170	GS-E70170RW	6277670	Darab	1 Darab
Válaszfal, GS-TW70	GS-TW70	6277090	m	2 m

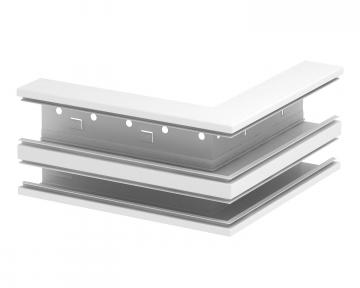

Külső sarokidom, aszimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D70170 típus	GS-DA70170RW	6278210	Darab	1 Darab
Külső sarokfedél, acéllemez	GS-OTARW	6279870	Darab	1 Darab

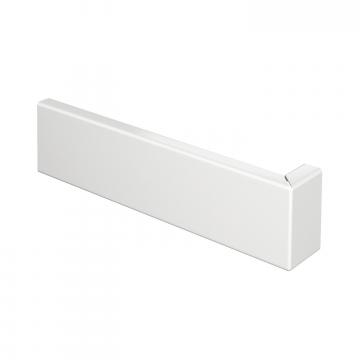

Külső sarokelem fedél, acél, 50-es fedélnyílás	GS-OT50ARW	6279890	Darab	1 Darab

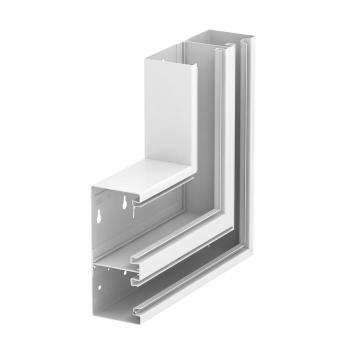

Lapos sarokidom, aszimmetrikus, emelkedő, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D70170	GS-DFS70170RW	6278220	Darab	1 Darab

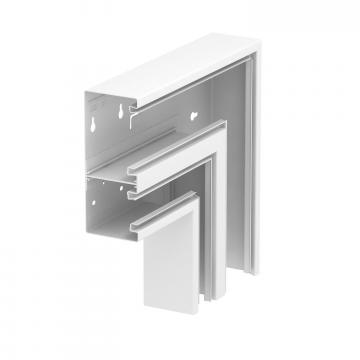

Lapos sarokidom, aszimmetrikus, eső, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D70170	GS-DFF70170RW	6278230	Darab	1 Darab
Lapos sarokelemfedél, acéllemez	GS-OTFRW	6279860	Darab	1 Darab

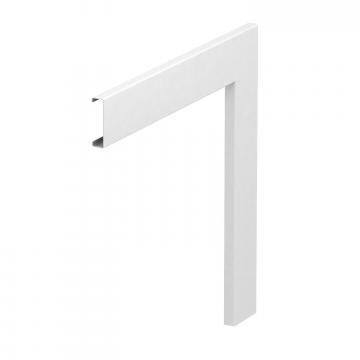

Lapos sarokidom fedél, acél, 50-es fedélnyílás	GS-OT50FRW	6279990	Darab	1 Darab

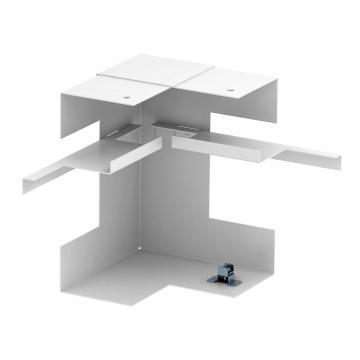

Belső sarokidom, aszimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D70170 típus	GS-DI70170RW	6278240	Darab	1 Darab

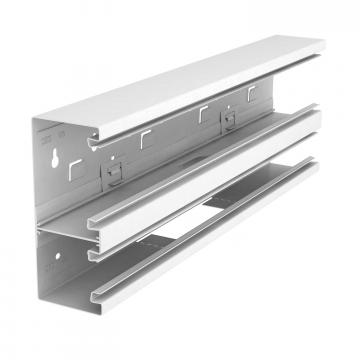

T-idom, aszimmetrikus, két rekeszes, Rapid 80 szerelvénybeépítő csatornához, GS-D70170 típus	GS-DT70170RW	6278260	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
