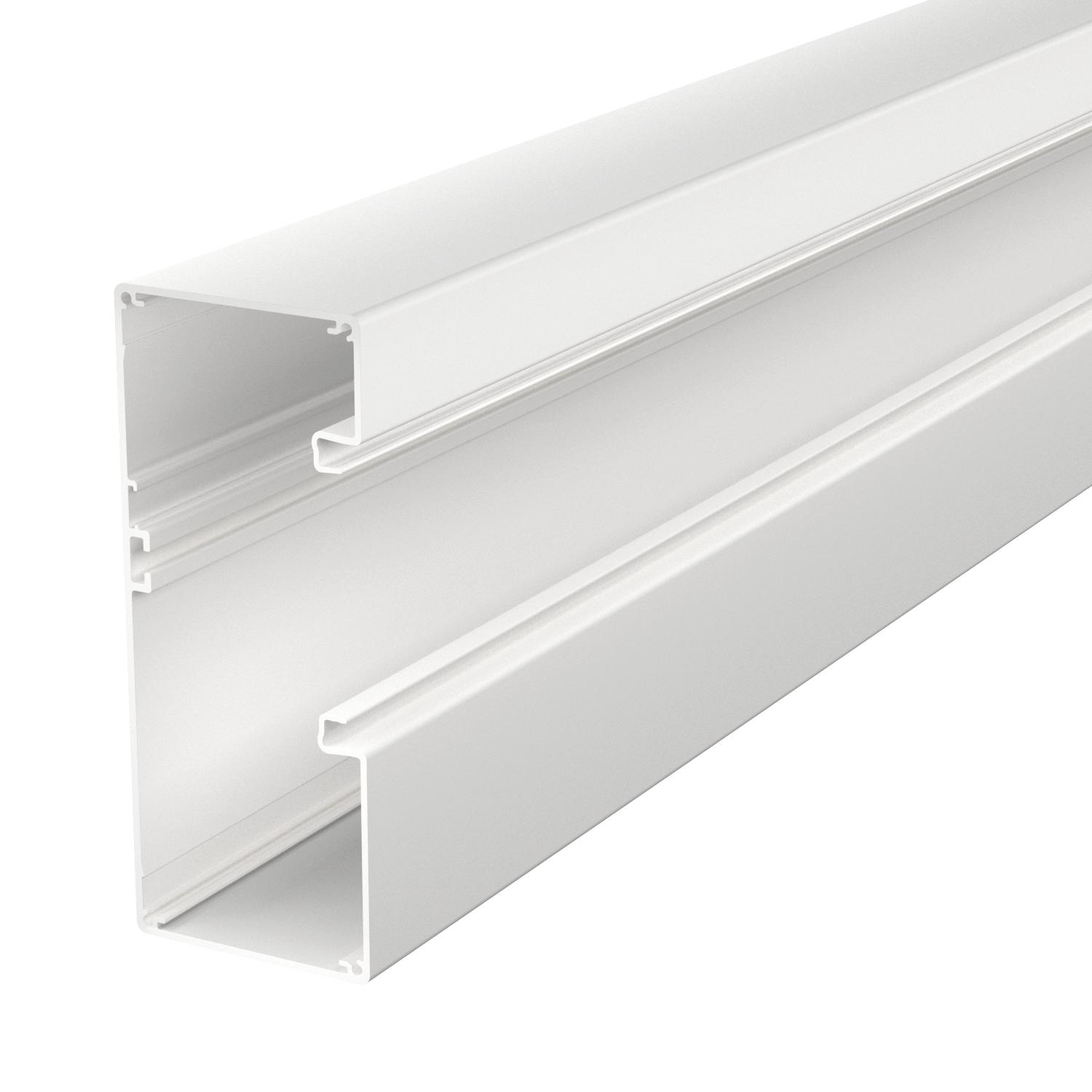

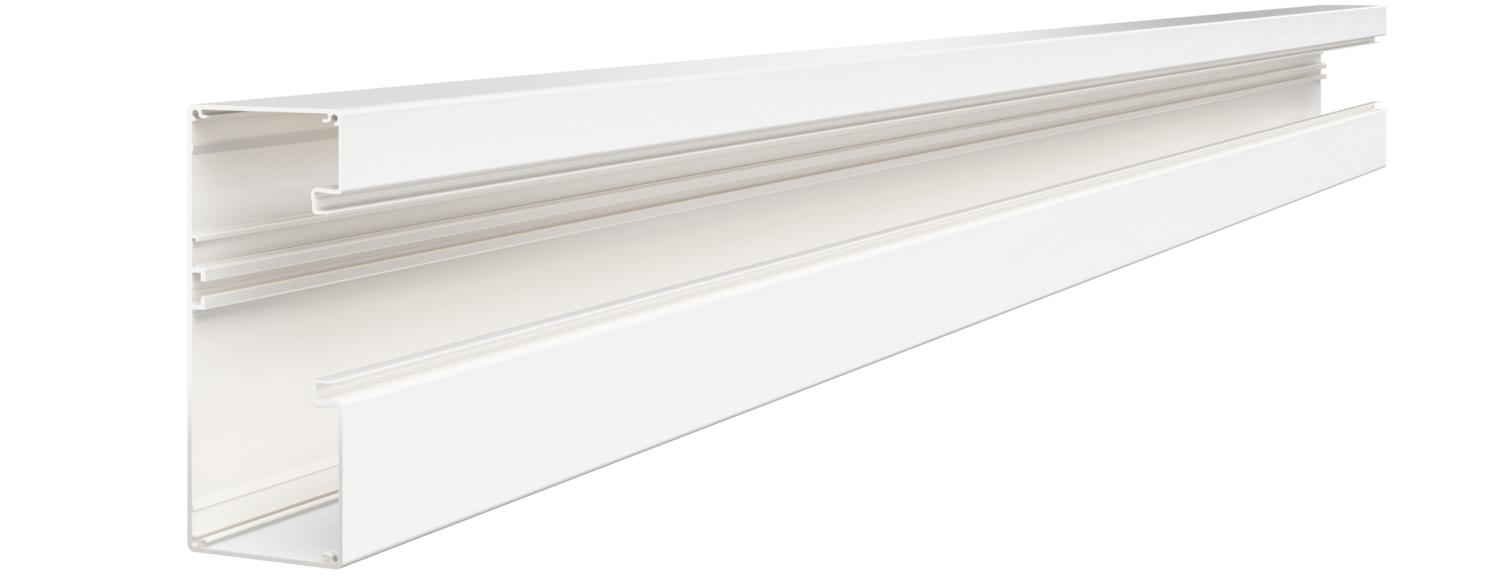

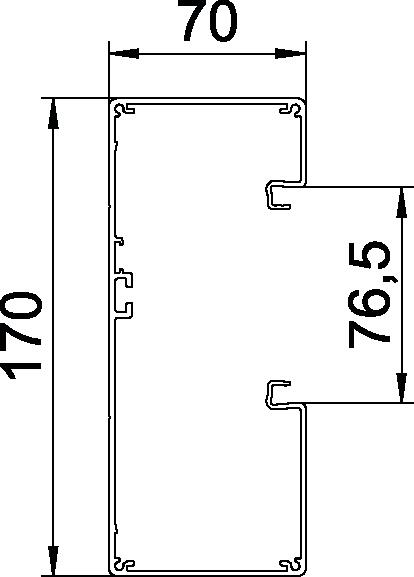

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, aszimmetrikus 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm, aszimmetrikus

Rend. szám 6279400 | EAN-kód 4012195768715

Rend. szám / Típus

Hossz	2000 mm

Termékleírás

Termékleírás

Szerelvénybeépítő csatorna fenékperforálás nélkül közvetlenül falra vagy konzolokra szerelhető. Igény szerint a csatorna alsó és felső részéhez akár 6000 mm-es túlnyúlás, valamint egyéb RAL színek is kivitelezhetők. A szerelvénybeépítő csatornák látható felülete be van fóliázva.
Fontos tudnivaló:

Az alumíniumból készült eloxált szerelvénybeépítő csatornáknál és idomdaraboknál nem kerülhetők el az anyag- és eljárásfüggő, de megengedett mértékű, enyhe színárnyalati különbségek (lásd DIN 17 611). Alternatívaként a RAL 9006 színárnyalatú (fehér alumínium) porszórtbevonatot javasoljuk.

A fedelet külön kell megrendelni. A kábeltartó kapcsok használatát javasoljuk.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	alumínium
CO2-lábnyom (GWP) bölcsőtől a kapuig	33,8747 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Fenékperforálás	fenékperforálás nélkül
Halogénmentes	igen
Hasznos keresztmetszet	8620 mm²

hátsó fal kialakítása (belül)	Folyamatos C-profil
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	70 mm

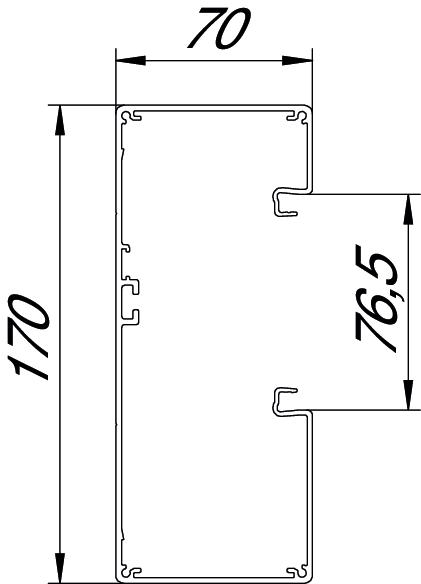

Méret	70x170x2000
Schutzgrad IK-Code	IK10
Szélesség	170 mm
Szerelőfurat az alján	nem
Szimmetrikus	nem
Szín	hófehér; RAL 9010
téglalap alakú kialakítás	igen
Védettség	IP30
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GA-A70170RW	2000 mm	6279400	m	8 m
GA-A70170EL	2000 mm	6279403	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő, GA-KUP70 típus	GA-KUP70	6279701	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Alumínium fedél	GA-OTRW	6279720	m	2 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab
Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához GA-70170 típus	GA-E70170RW	6279470	Darab	1 Darab
Válaszfal, GA-TW70	GA-TW70	6279711	m	2 m

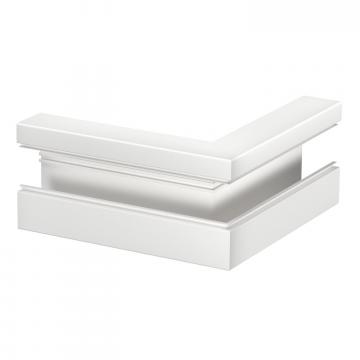

Külső sarokidom, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-A70170 típus	GA-AA70170RW	6279410	Darab	1 Darab
Külső sarokfedél, alumínium	GA-OTARW	6279725	Darab	1 Darab

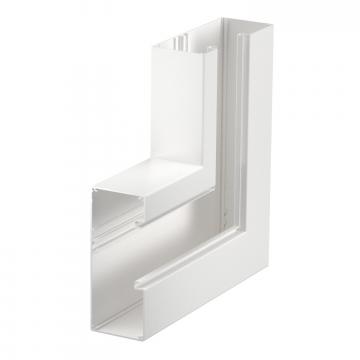

Lapos sarokidom, aszimmetrikus, emelkedő, Rapid 80 szerelvénybeépítő csatornához, GA-A70170 típus	GA-AFS70170RW	6279420	Darab	1 Darab

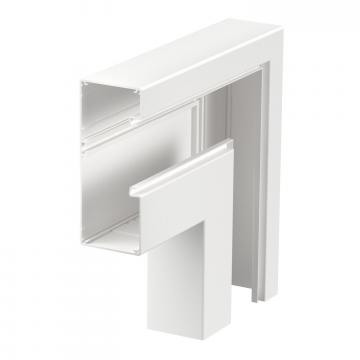

Lapos sarokidom, aszimmetrikus, eső, Rapid 80 szerelvénybeépítő csatornához, GA-A70170 típus	GA-AFF70170RW	6279430	Darab	1 Darab
Lapos sarokelemfedél, alumínium	GA-OTFRW	6279734	Darab	1 Darab

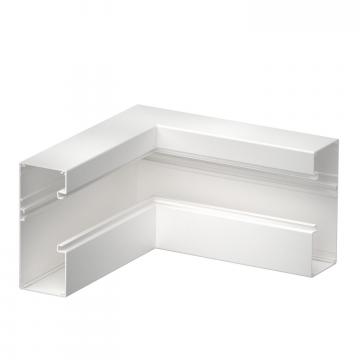

Belső sarokidom, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-A70170 típus	GA-AI70170RW	6279440	Darab	1 Darab

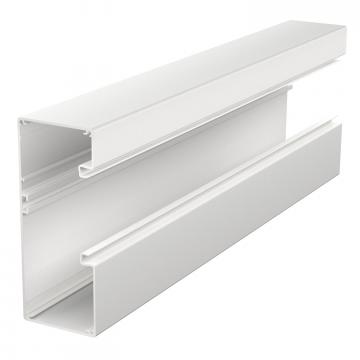

T-idom, aszimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-A70170 típus	GA-AT70170RW	6279460	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
