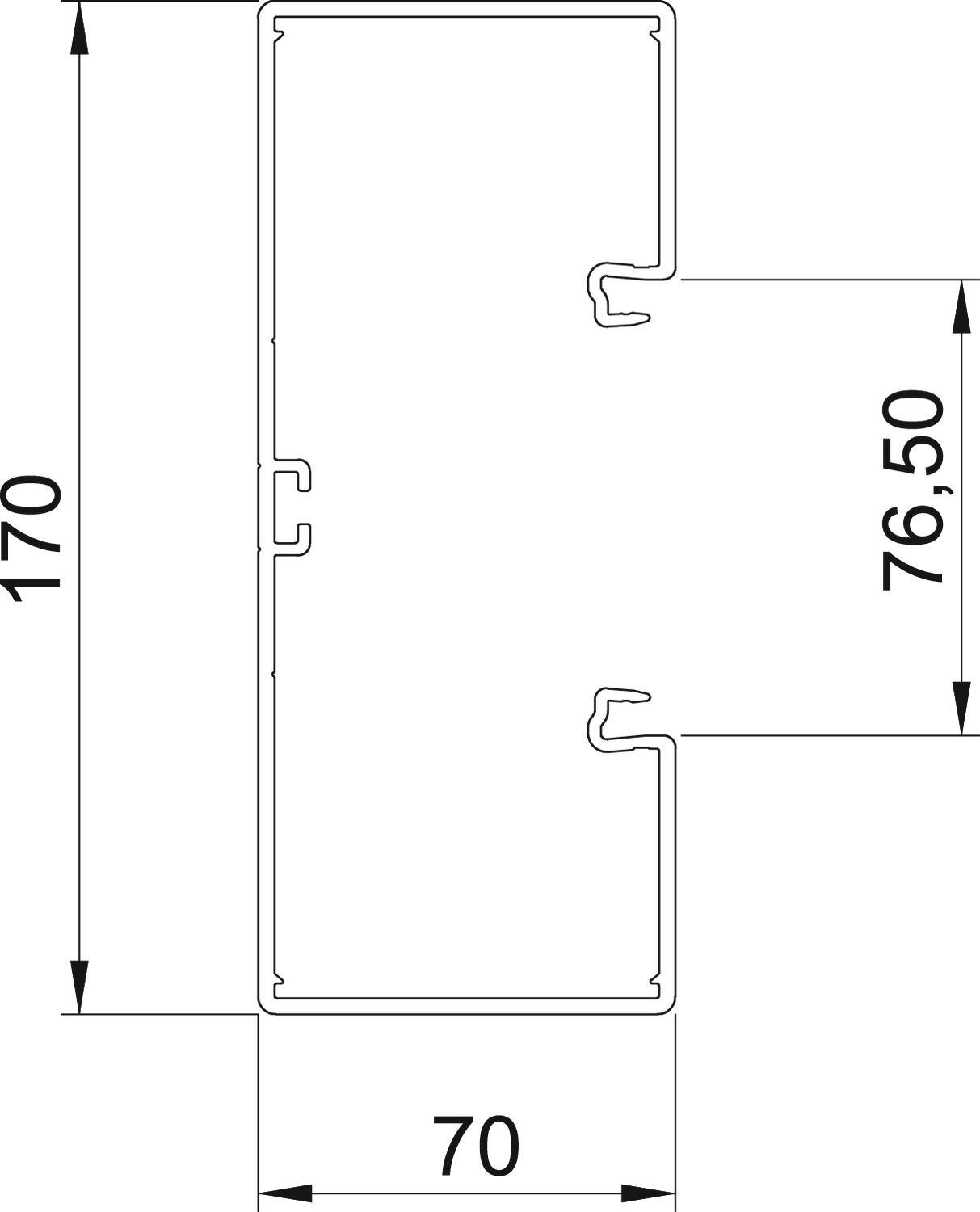

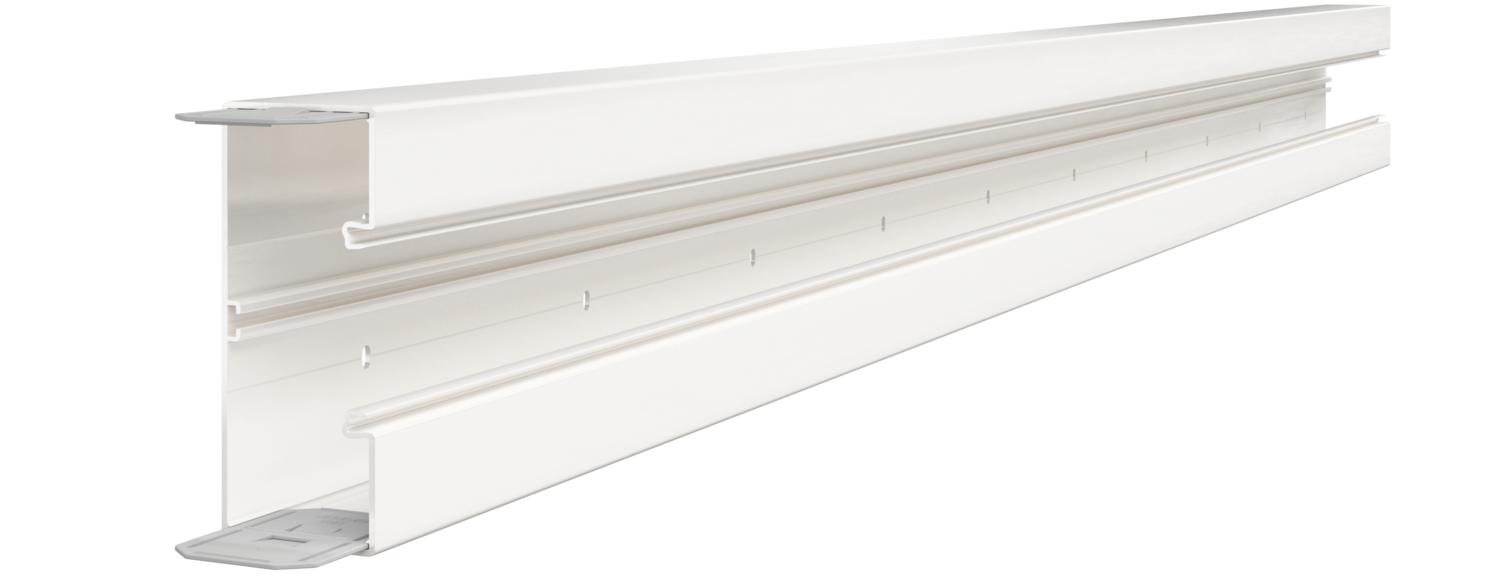

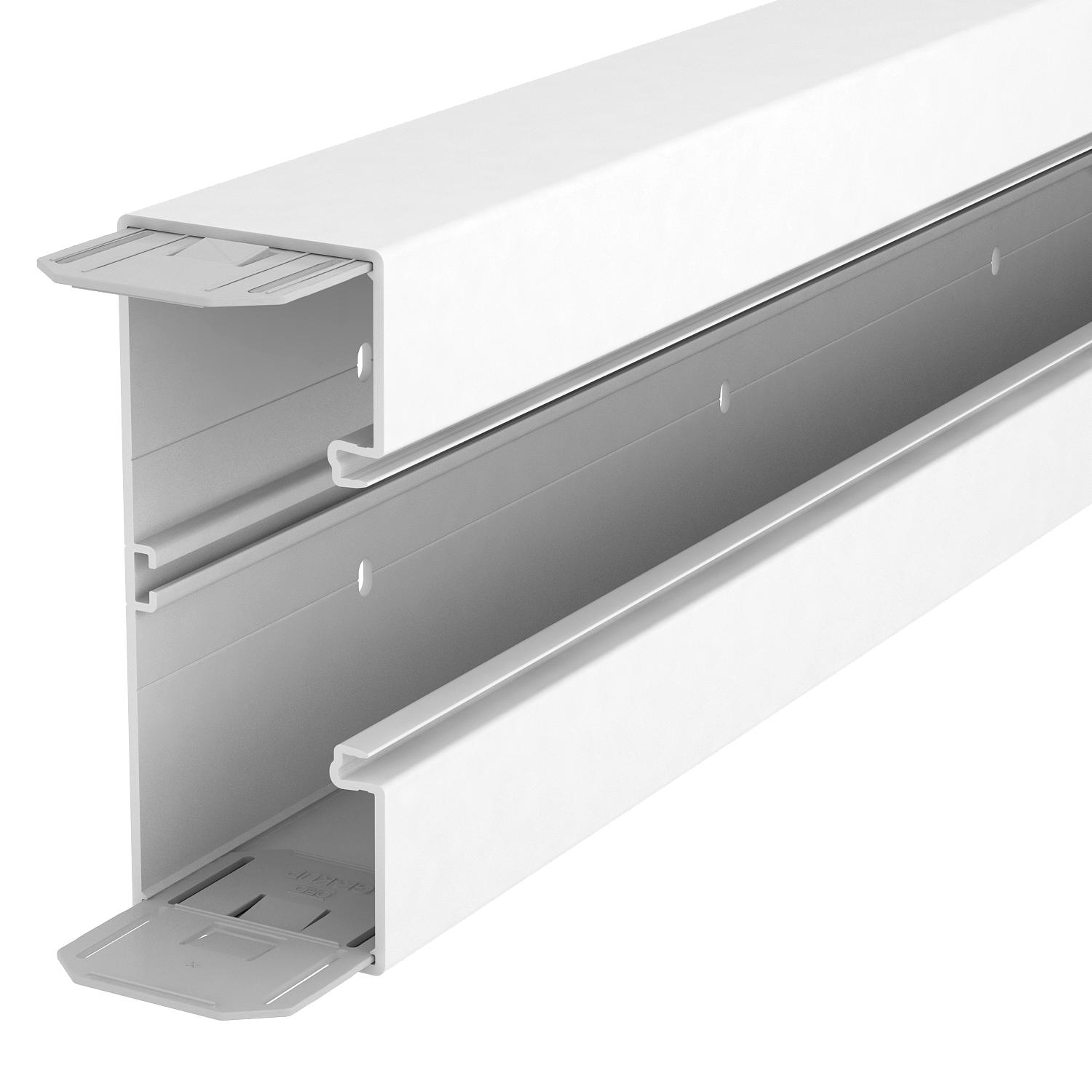

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 170 mm, csatornamagasság 70 mm
Rend. szám 6274700 | EAN-kód 4012195657040
- Termékleírás
-
TermékleírásAz ólommentes polivinilkloridból készült GK szerelvénybeépítő csatorna közvetlenül a falra vagy fali konzolokra szerelhető. A rögzítés a csatornában lévő, szabályosan elrendezett perforáción keresztül történik. A GK szerelvénybeépítő csatorna a fenéken műanyag válaszfal tartására alkalmas C-profilsínnel rendelkezik. A 71GD... sorozat szerelvénydobozaiba a hagyományos szerelvények, valamint a Modul45 installációs szerelvények építhetők be. A rendszernyílás 76,5 mm. Minden szál csatorna az egyik oldalán egy pár összekötővel van ellátva. A fedelet külön kell megrendelni.
-
- Műszaki adatok
-
Műszaki adatok
A dugaszolható választófalak száma 1 A felső részek szerelési módja Belül vezetett A felsőrészek darabszáma 1 Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -15 °C Antibakteriális kezelés nem Anyag poli(vinil-klorid) CO2-lábnyom (GWP) bölcsőtől a kapuig 3,5284 kg CO2e / 1 Méter Csatorna-összekötő igen fedéllel együtt nem fedélszélesség 76,5 mm Fenékperforálás fenékperforált Halogénmentes nem Hasznos keresztmetszet 10100 mm² hátsó fal kialakítása (belül) Folyamatos C-profil Hossz 2000 mm Kábeltartó kapcsok nem Magasság 70 mm Méret 70x170x2000 Szélesség 170 mm Szerelőfurat az alján igen Szimmetrikus igen Szín hófehér; RAL 9010 téglalap alakú kialakítás igen Védettség IP30 Védettségi fokozat IK-kód IK08 Védőfólia igen - Minden típus
-
Rendszertartozékok
- Letöltések
-
Biztonsági adatlap GK-70170RW / 6274700 , 0.02MB , pdfEU megfelelőségi nyilatkozat GK-70170RW / 6274700 , 0.13MB , pdfUK megfelelőségi nyilatkozat GK-70170RW / 6274700 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat GK-70170RW / 6274700 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat GK-70170RW / 6274700 , 0.13MB , pdfVizsgálati jelentés Wand- und Deckelkanal aus PVC-U , 0.38MB , pdfKiválasztási segédlet Áttekintés: szerelvénybeépítő-csatorna, Rapid 80, műanyag , 2.00MB , pdfSzerelési útmutató Geräteeinbaukanal Rapid 80® , 4.62MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
Szerelvénydoboz, egyes, 71GD6
Szerelvénydoboz, kettes, 71GD7-2

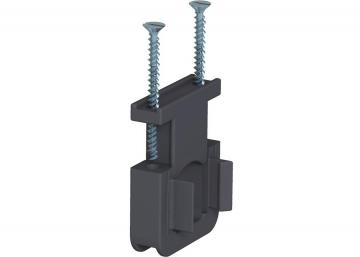

Húzásmentesítés 7ZE

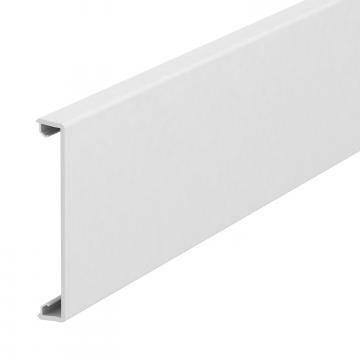

Csatornafedél, műanyag, sima

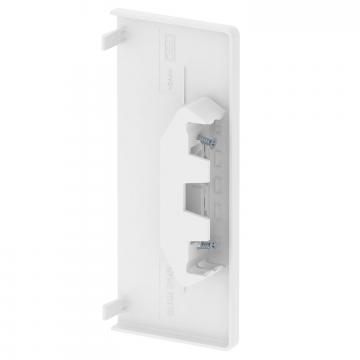

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GK-70170 típus

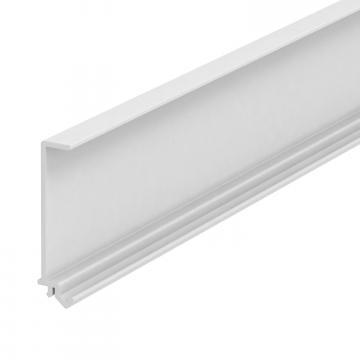

Válaszfal GK-TW70

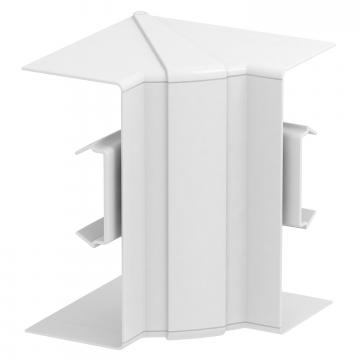

Belső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70170 típus

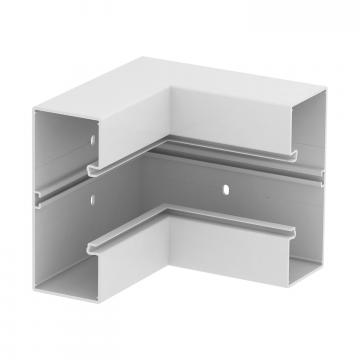

Belső sarokidom, Rapid 80 szerelvénybeépítő csatornához, GK-70170 típus

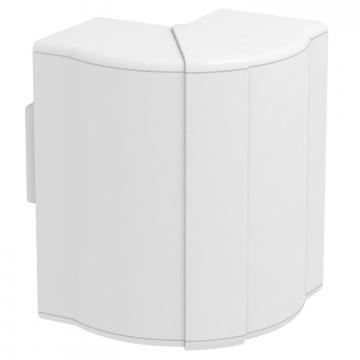

Külső sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70170 típus

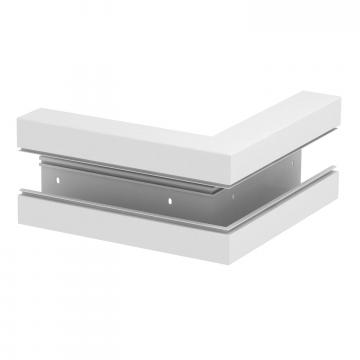

Külső sarokidom, Rapid 80-as szerelvénybeépítő csatornához, GK-70170 típus
Külső sarokfedél, műanyag, sima

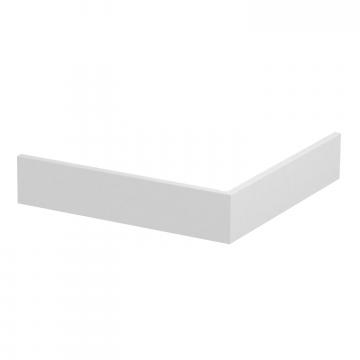

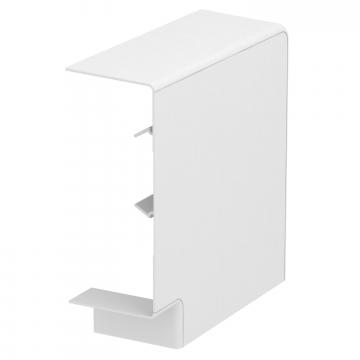

Lapos sarokidom fedél, Rapid 80 szerelvénybeépítő csatornához, 70170 típus

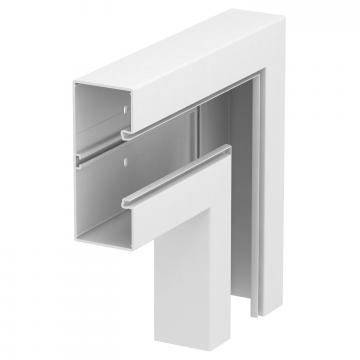

Lapos sarokidom, Rapid 80-as szerelvénybeépítő csatornához, GK-70170 típus

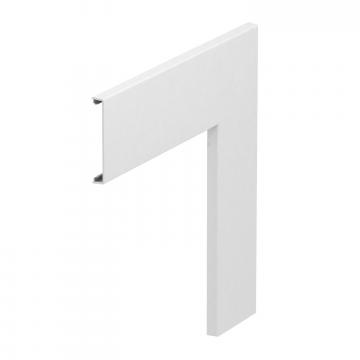

Lapos sarokelemfedél, műanyag, sima

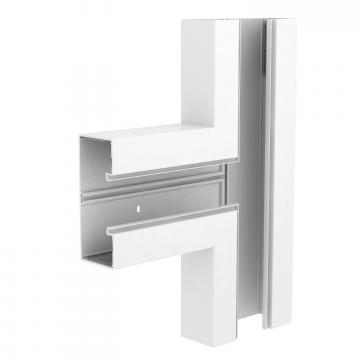

T-idom, Rapid 80 szerelvénybeépítő csatornához, GK-70170 típus

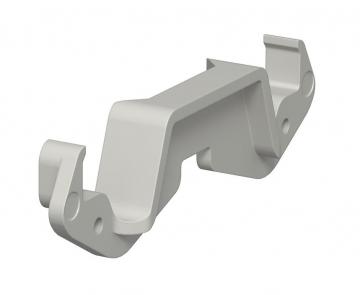

Kábeltartó kapocs KL80A

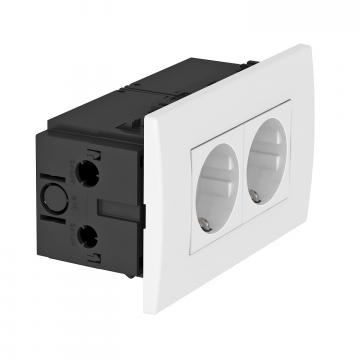

Csatlakozóaljzat egység, AR45, kettes
