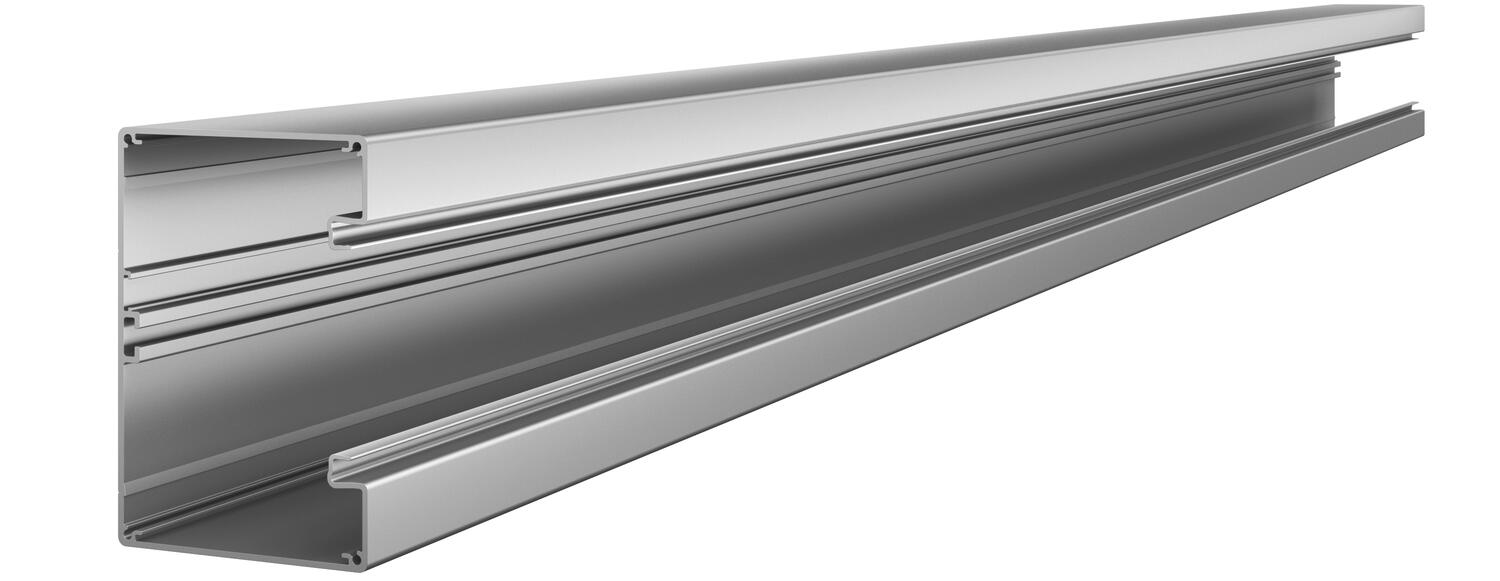

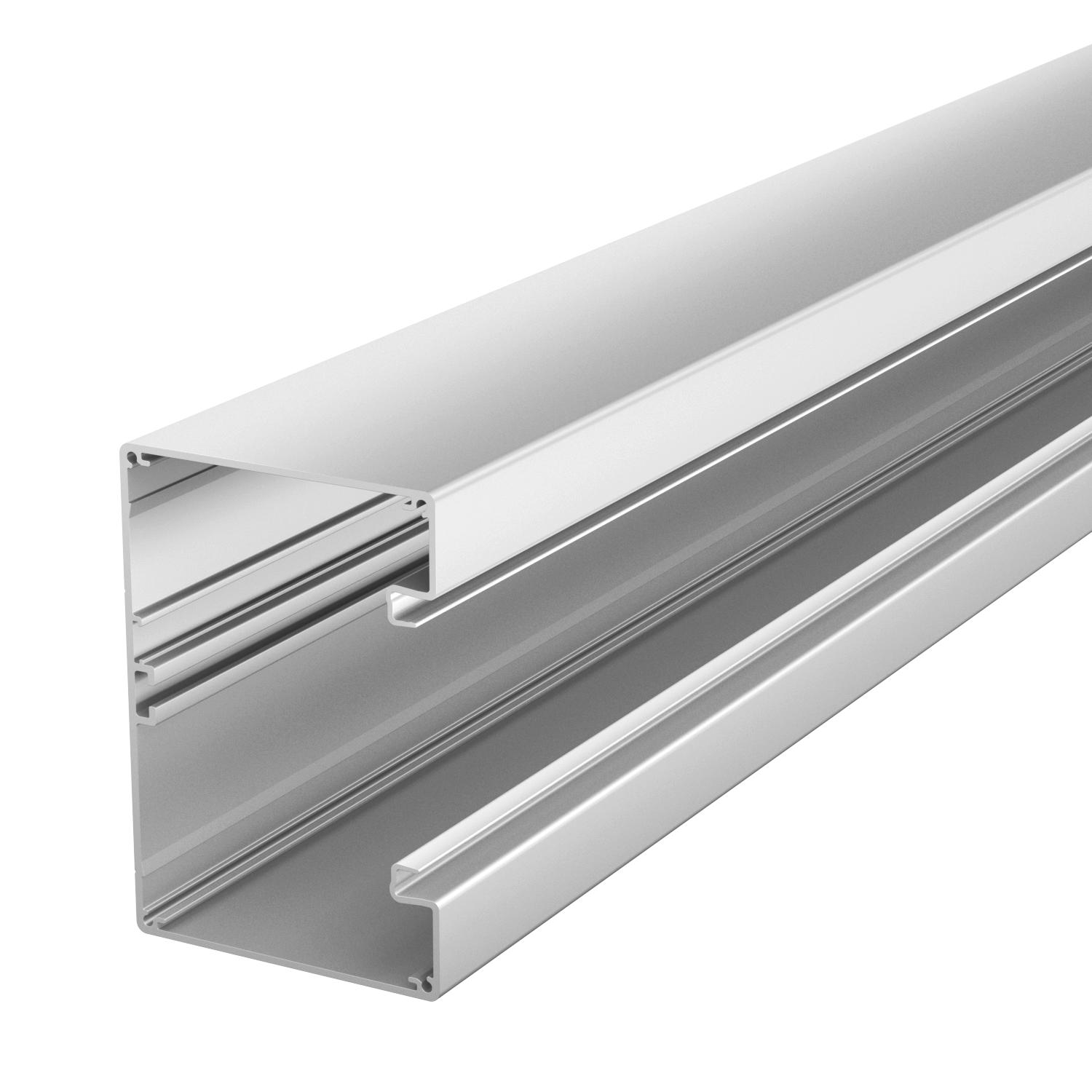

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 130 mm, csatornamagasság 90 mm, szimmetrikus 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 130 mm, csatornamagasság 90 mm, szimmetrikus

Rend. szám 6276903 | EAN-kód 4012195897064

Rend. szám / Típus

Hossz	2000 mm

Termékleírás

Termékleírás

Szerelvénybeépítő csatorna fenékperforálás nélkül közvetlenül falra vagy konzolokra szerelhető. Igény szerint a csatorna alsó és felső részéhez akár 6000 mm-es túlnyúlás, valamint egyéb RAL színek is kivitelezhetők. A szerelvénybeépítő csatornák látható felülete be van fóliázva.
Fontos tudnivaló:

Az alumíniumból készült eloxált szerelvénybeépítő csatornáknál és idomdaraboknál nem kerülhetők el az anyag- és eljárásfüggő, de megengedett mértékű, enyhe színárnyalati különbségek (lásd DIN 17 611). Alternatívaként a RAL 9006 színárnyalatú (fehér alumínium) porszórtbevonatot javasoljuk.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	Alumínium
CO2-lábnyom (GWP) bölcsőtől a kapuig	31,0765 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Felület	eloxált
Fenékperforálás	fenékperforálás nélkül
Halogénmentes	igen

Hasznos keresztmetszet	6480 mm²
hátsó fal kialakítása (belül)	Folyamatos C-profil
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	90 mm
Méret	90x130x2000
Schutzgrad IK-Code	IK10
Szélesség	130 mm
Szerelőfurat az alján	nem
Szimmetrikus	igen
Szín	alumínium
téglalap alakú kialakítás	igen
Védettség	IP30
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GA-S90130RW	2000 mm	6276900	m	8 m
GA-S90130EL	2000 mm	6276903	m	8 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő, GA-KUP90 típus	GA-KUP90	6279704	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Alumínium fedél	GA-OTEL	6279723	m	32 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

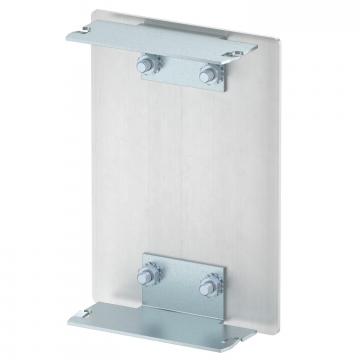

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GA-S90130	GA-E90130EL	6276973	Darab	1 Darab
Válaszfal, GA-TW90	GA-TW90	6279714	m	2 m

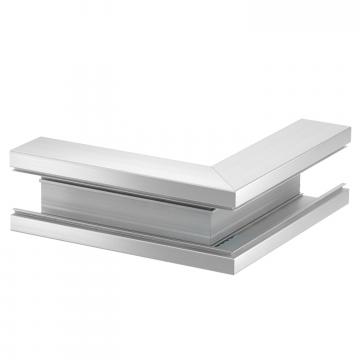

Külső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S90130 típus	GA-SA90130EL	6276913	Darab	1 Darab
Külső sarokfedél, alumínium	GA-OTAEL	6279727	Darab	1 Darab

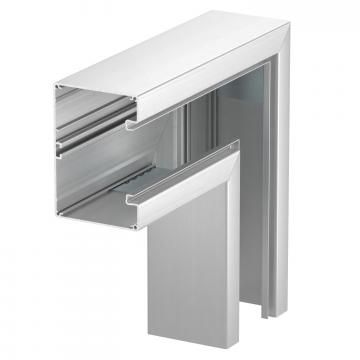

Lapos sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S90130 típus	GA-SF90130EL	6276923	Darab	1 Darab
Lapos sarokelemfedél, alumínium	GA-OTFEL	6279736	Darab	1 Darab

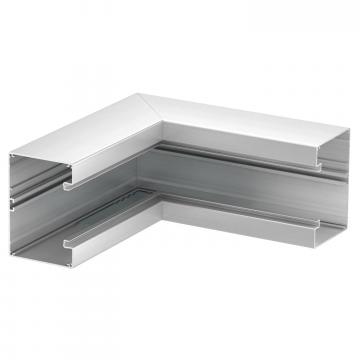

Belső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S90130 típus	GA-SI90130EL	6276943	Darab	1 Darab
T-idom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S90130	GA-ST90130EL	6276963	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
