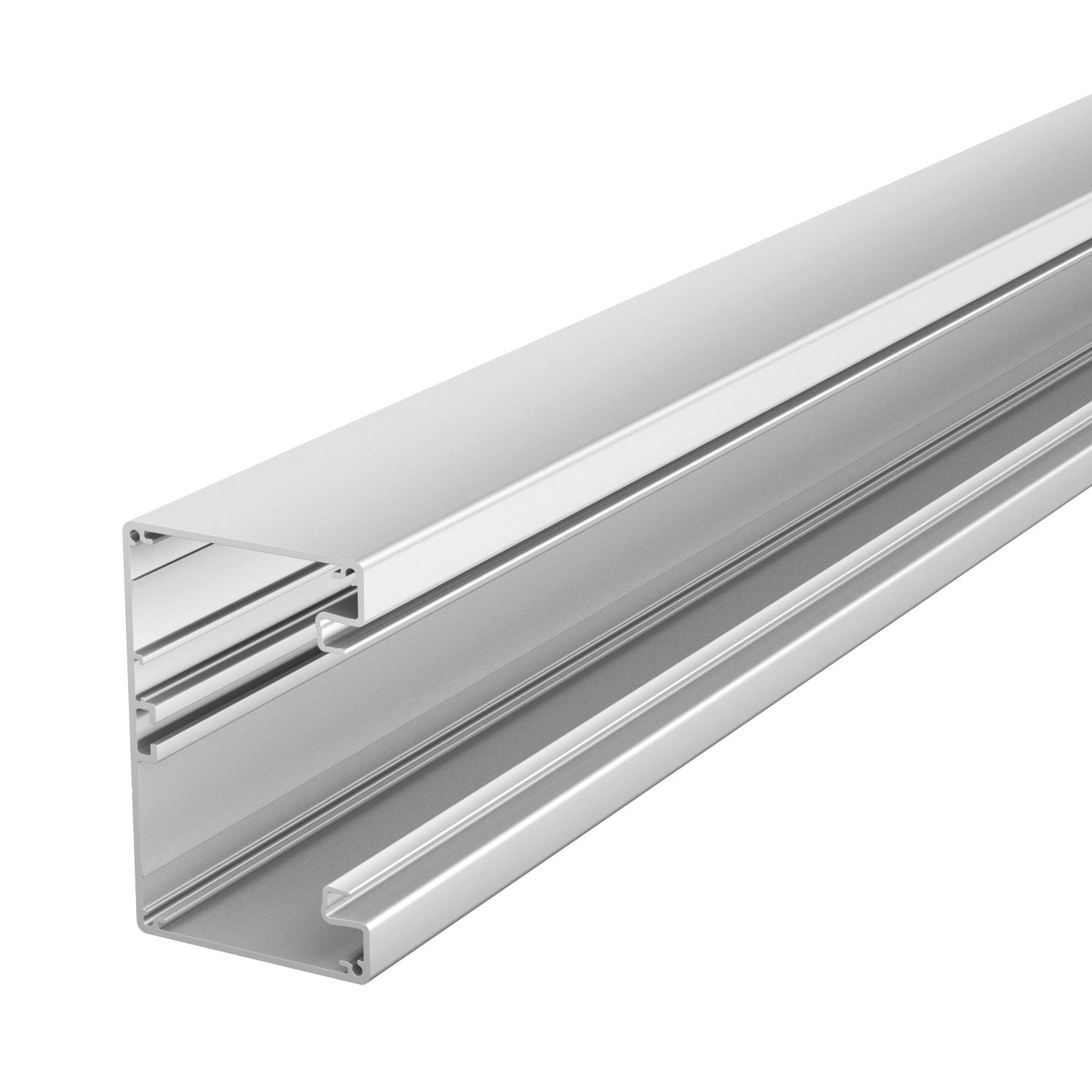

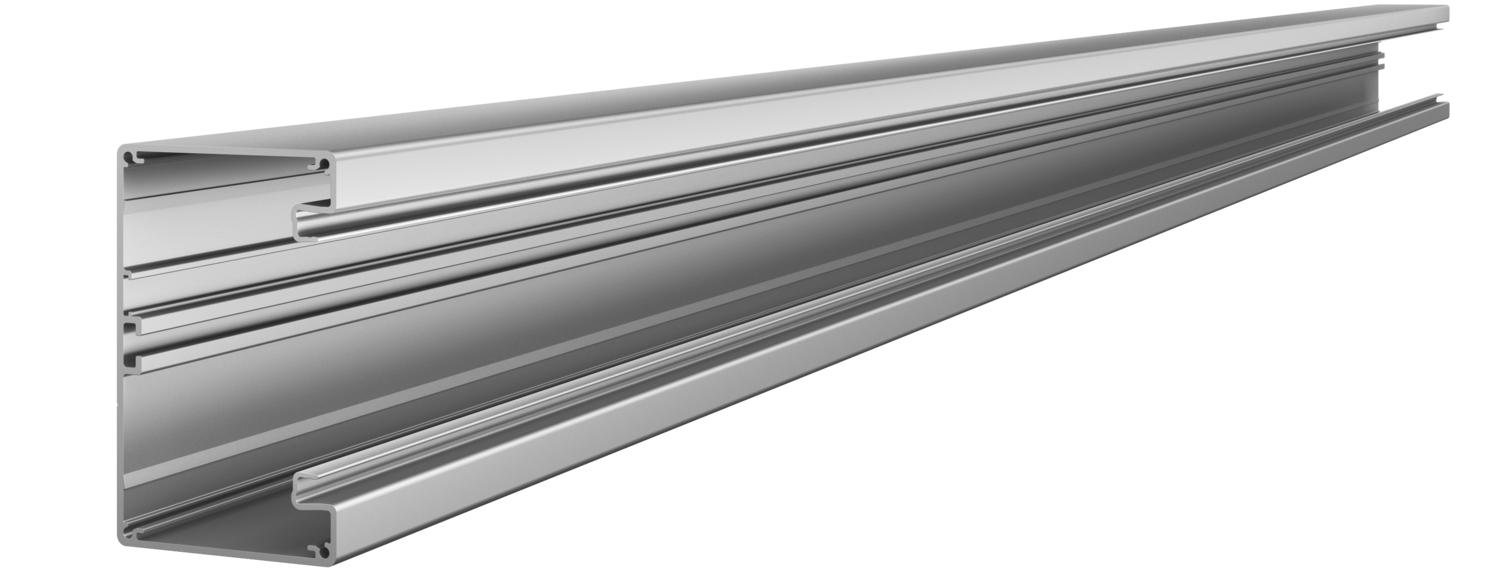

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 110 mm, csatornamagasság 70 mm, szimmetrikus 2000

Rapid 80 szerelvénybeépítő csatorna, csatornaszélesség 110 mm, csatornamagasság 70 mm, szimmetrikus

Rend. szám 6279203 | EAN-kód 4012195768067

Rend. szám / Típus

Hossz	2000 mm

Termékleírás

Termékleírás

Szerelvénybeépítő csatorna fenékperforálás nélkül közvetlenül falra vagy konzolokra szerelhető. Igény szerint a csatorna alsó és felső részéhez akár 6000 mm-es túlnyúlás, valamint egyéb RAL színek is kivitelezhetők. A szerelvénybeépítő csatornák látható felülete be van fóliázva.
Fontos tudnivaló:

Az alumíniumból készült eloxált szerelvénybeépítő csatornáknál és idomdaraboknál nem kerülhetők el az anyag- és eljárásfüggő, de megengedett mértékű, enyhe színárnyalati különbségek (lásd DIN 17 611). Alternatívaként a RAL 9006 színárnyalatú (fehér alumínium) porszórtbevonatot javasoljuk.

Műszaki adatok

Műszaki adatok

A dugaszolható választófalak száma	1
A felső részek szerelési módja	Belül vezetett
A felsőrészek darabszáma	1
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-25 °C
Antibakteriális kezelés	nem
Anyag	Alumínium
CO2-lábnyom (GWP) bölcsőtől a kapuig	25,5025 kg CO2e / 1 Méter
Csatorna-összekötő	nem
fedéllel együtt	nem
fedélszélesség	76,5 mm
Felület	eloxált
Fenékperforálás	fenékperforálás nélkül
Halogénmentes	igen

Hasznos keresztmetszet	4715 mm²
hátsó fal kialakítása (belül)	Folyamatos C-profil
Hossz	2000 mm
Kábeltartó kapcsok	nem
Magasság	70 mm

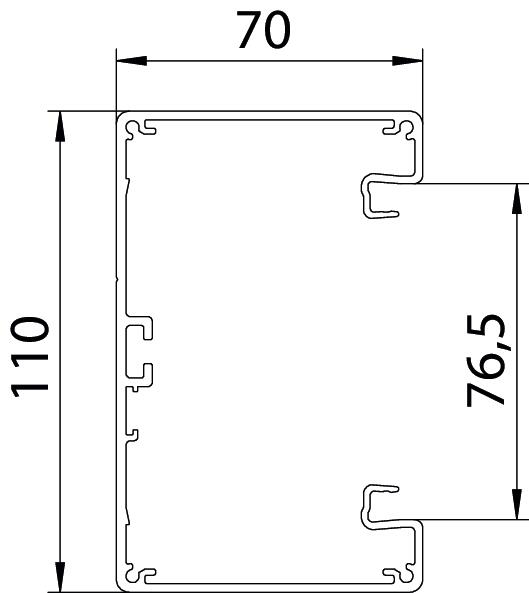

Méret	70x110x2000
Schutzgrad IK-Code	IK10
Szélesség	110 mm
Szerelőfurat az alján	nem
Szimmetrikus	igen
Szín	alumínium
téglalap alakú kialakítás	igen
Védettség	IP30
Védőfólia	igen

Minden típus

Minden típus

Típus	Hossz	Rend. szám	Mennyiség	Legkisebb eladási egység
GA-S70110RW	2000 mm	6279200	m	12 m
GA-S70110EL	2000 mm	6279203	m	12 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
Összekötő, GA-KUP70 típus	GA-KUP70	6279701	CSE	1 CSE
Szerelvénydoboz, egyes, 71GD6	71GD6	6288610	Darab	5 Darab
Szerelvénydoboz, kettes, 71GD7-2	71GD7-2	6288608	Darab	2 Darab
Húzásmentesítés 7ZE	7ZE	6288790	Darab	50 Darab
Alumínium fedél	GA-OTEL	6279723	m	32 m
Bepattintható kapocs RKV3V	RKV3V	6288700	Darab	20 Darab

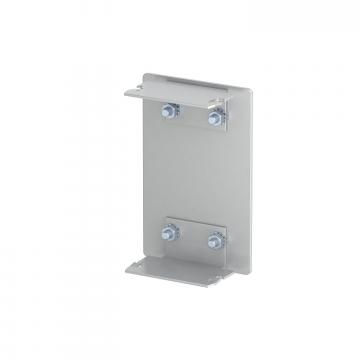

Véglezáró elem, Rapid 80 szerelvénybeépítő csatornához, GK-70110 típus	GA-E70110EL	6279273	Darab	1 Darab
Válaszfal, GA-TW70	GA-TW70	6279711	m	2 m

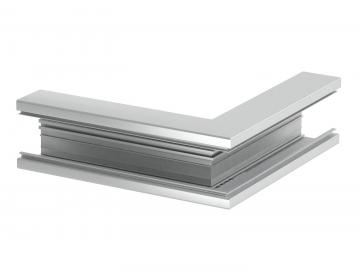

Külső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70110 típus	GA-SA70110EL	6279213	Darab	1 Darab
Külső sarokfedél, alumínium	GA-OTAEL	6279727	Darab	1 Darab

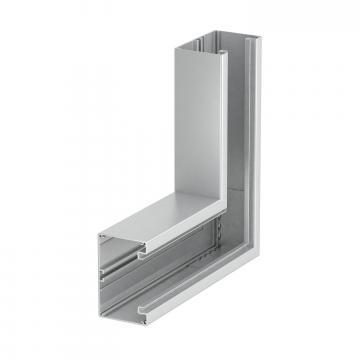

Lapos sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70110 típus	GA-SF70110EL	6279223	Darab	1 Darab
Lapos sarokelemfedél, alumínium	GA-OTFEL	6279736	Darab	1 Darab

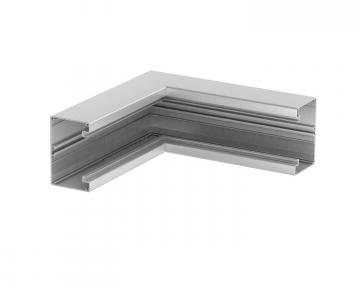

Belső sarokidom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70110 típus	GA-SI70110EL	6279243	Darab	1 Darab

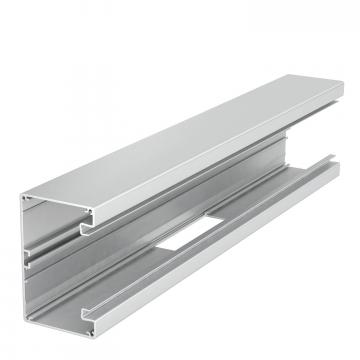

T-idom, szimmetrikus, Rapid 80 szerelvénybeépítő csatornához, GA-S70110 típus	GA-ST70110EL	6279263	Darab	1 Darab
Kábeltartó kapocs KL80A	KL80A	6288640	Darab	20 Darab
Védővezető-csatlakozókapocs	8AWR	6288704	Darab	10 Darab
Csatlakozóaljzat egység, AR45, kettes	SDE-RW D0RW2	6119407	Darab	1 Darab
