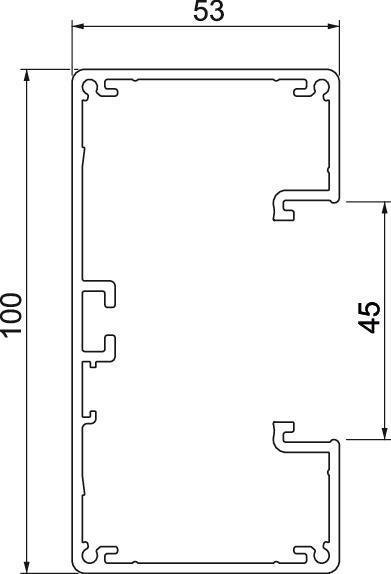

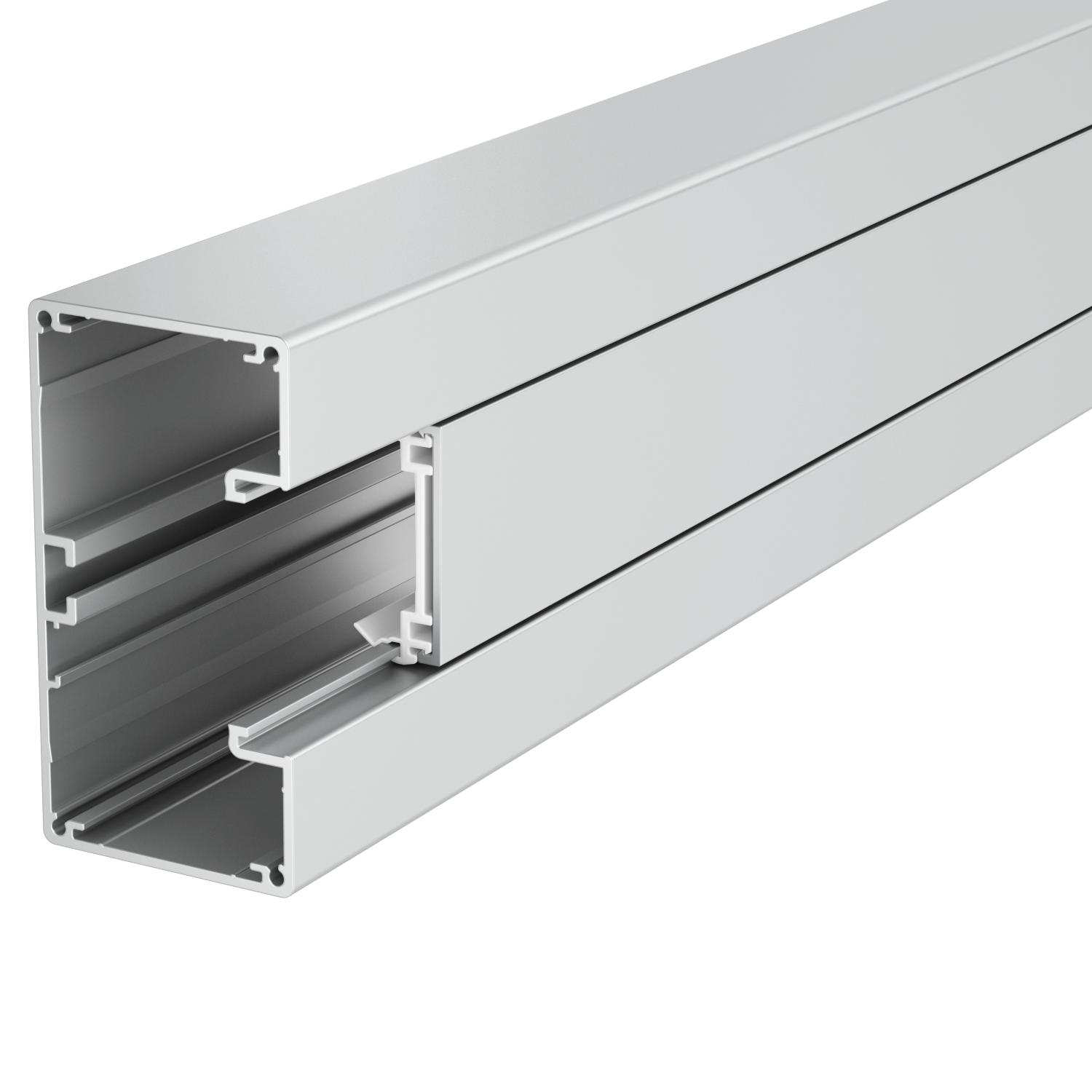

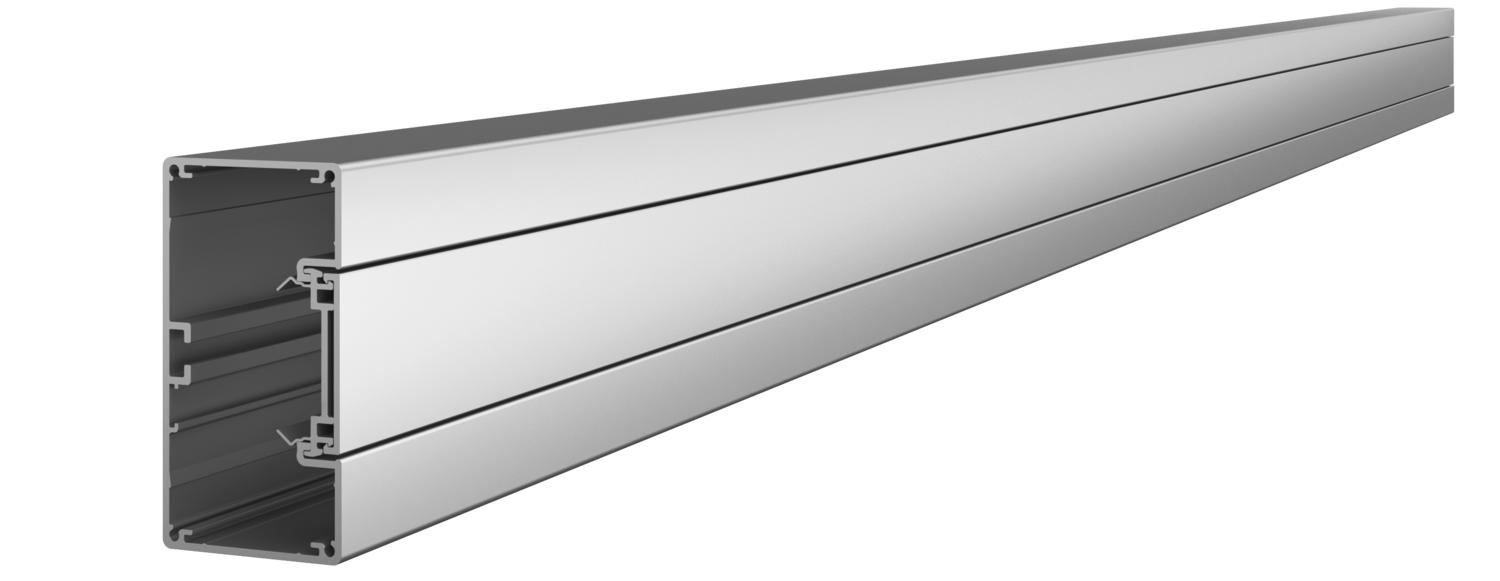

Rapid 45-2 szerelvénybeépítő csatorna, csatornaszélesség 100 mm, csatornamagasság 53 mm
Rend. szám 6112403 | EAN-kód 4012196417919
- Termékleírás
-
TermékleírásAz alumínium szerelvénybeépítő csatorna alsó részből és fedélből áll. Az alsórész fenékperforálás nélkül.
Fontos tudnivaló:
Az alumíniumból készült eloxált szerelvénybeépítő csatornáknál és idomdaraboknál nem kerülhetők el az anyag- és eljárásfüggő, de megengedett mértékű, enyhe színárnyalati különbségek (lásd DIN 17 611). A 45 45mm méretű szerelvények közvetlenül bepattinthatók. A PC/ABS idomdarabok használata esetén a különböző anyagok miatt színárnyalat eltérés lehetséges.
-
- Műszaki adatok
-
Műszaki adatok
A dugaszolható választófalak száma 1 A felső részek szerelési módja Belül vezetett A felsőrészek darabszáma 1 Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -15 °C Antibakteriális kezelés nem Anyag alumínium CO2-lábnyom (GWP) bölcsőtől a kapuig 26,3995 kg CO2e / 1 Méter Csatorna-összekötő nem fedéllel együtt igen fedélszélesség 45 mm Felület eloxált Halogénmentes igen Hasznos keresztmetszet 3810 mm² hátsó fal kialakítása (belül) Folyamatos C-profil Hossz 2000 mm Kábeltartó kapcsok nem Magasság 53 mm Méret 53x100x2000 Szélesség 100 mm Szerelőfurat az alján nem Szimmetrikus igen Szín alumínium téglalap alakú kialakítás igen Védettség IP40 Védettségi fokozat IK-kód IK10 Védőfólia igen - Minden típus
-
Rendszertartozékok
- Letöltések
-
EU megfelelőségi nyilatkozat GA-53100EL / 6112403 , 0.12MB , pdfUK megfelelőségi nyilatkozat GA-53100EL / 6112403 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat GA-53100EL / 6112403 , 0.27MB , pdfRoHS Megfelelőségi nyilatkozat GA-53100EL / 6112403 , 0.28MB , pdfJelhasználati engedély VDE jelölésengedély Rapid 45-2 GA csatornához , 0.20MB , pdfSzerelési útmutató Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
Csatornaösszekötő és toldásponti takaróelem

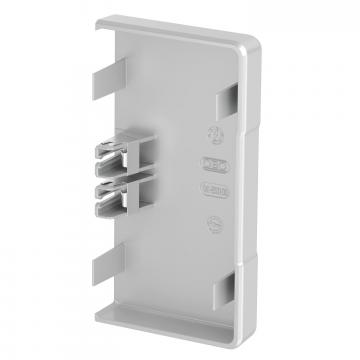

Véglezáró elem, Rapid 45-2 szerelvénybeépítő csatornához GK-53100 típus
Válaszfal GK-TW53

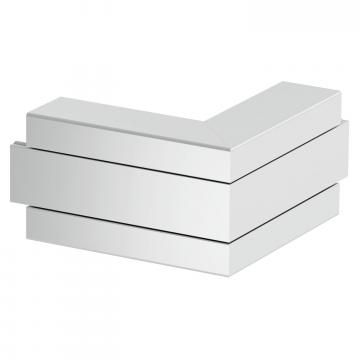

Külső sarokidom, Rapid 45-2 szerelvénybeépítő csatornához, GA-53100

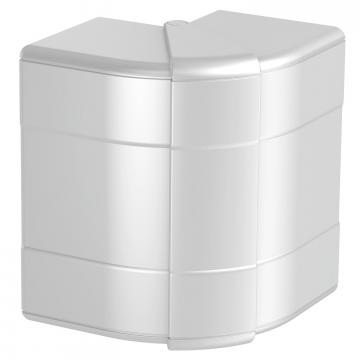

Külső sarokidom fedél, Rapid 45-2 szerelvénybeépítő csatornához, GK-53100 típus

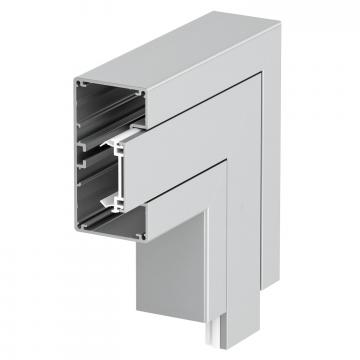

Lapos sarokidom, Rapid 45-2 szerelvénybeépítő csatornához, GA-53100

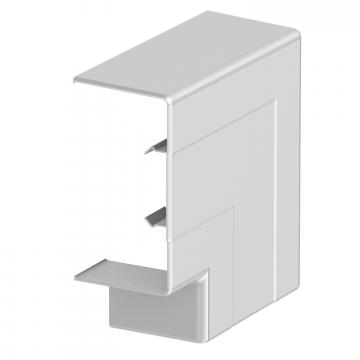

Lapos sarokidom fedél, Rapid 45-2 szerelvénybeépítő csatornához, GK-53100 típus

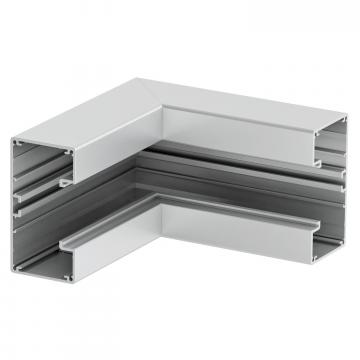

Belső sarokidom, Rapid 45-2 szerelvénybeépítő csatornához, GA-53100

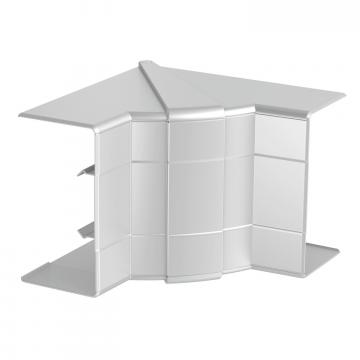

Belső sarokidom fedél, Rapid 45-2 szerelvénybeépítő csatornához, GK-53100 típus

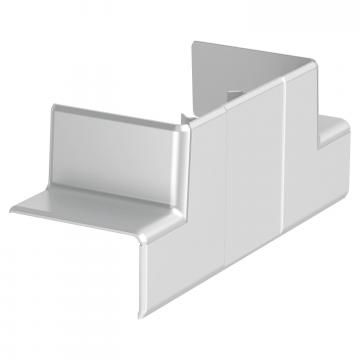

T-idom adapter, Rapid 45-2 szerelvénybeépítő csatornához, 53100 típus
