Rácsos kábeltálca, GR-Magic® 55 A4 3000 | 500 | 55 | 4,8 | 220 | nem

Rácsos kábeltálca, GR-Magic® 55 A4

Rend. szám 6001097 | EAN-kód 4012195166122

Rend. szám / Típus

Hossz	3000 mm

Szélesség

Magasság	55 mm

Huzalátmérő

Hasznos keresztmetszet

Tűzálló kábelrendszerek –

Termékleírás

Termékleírás

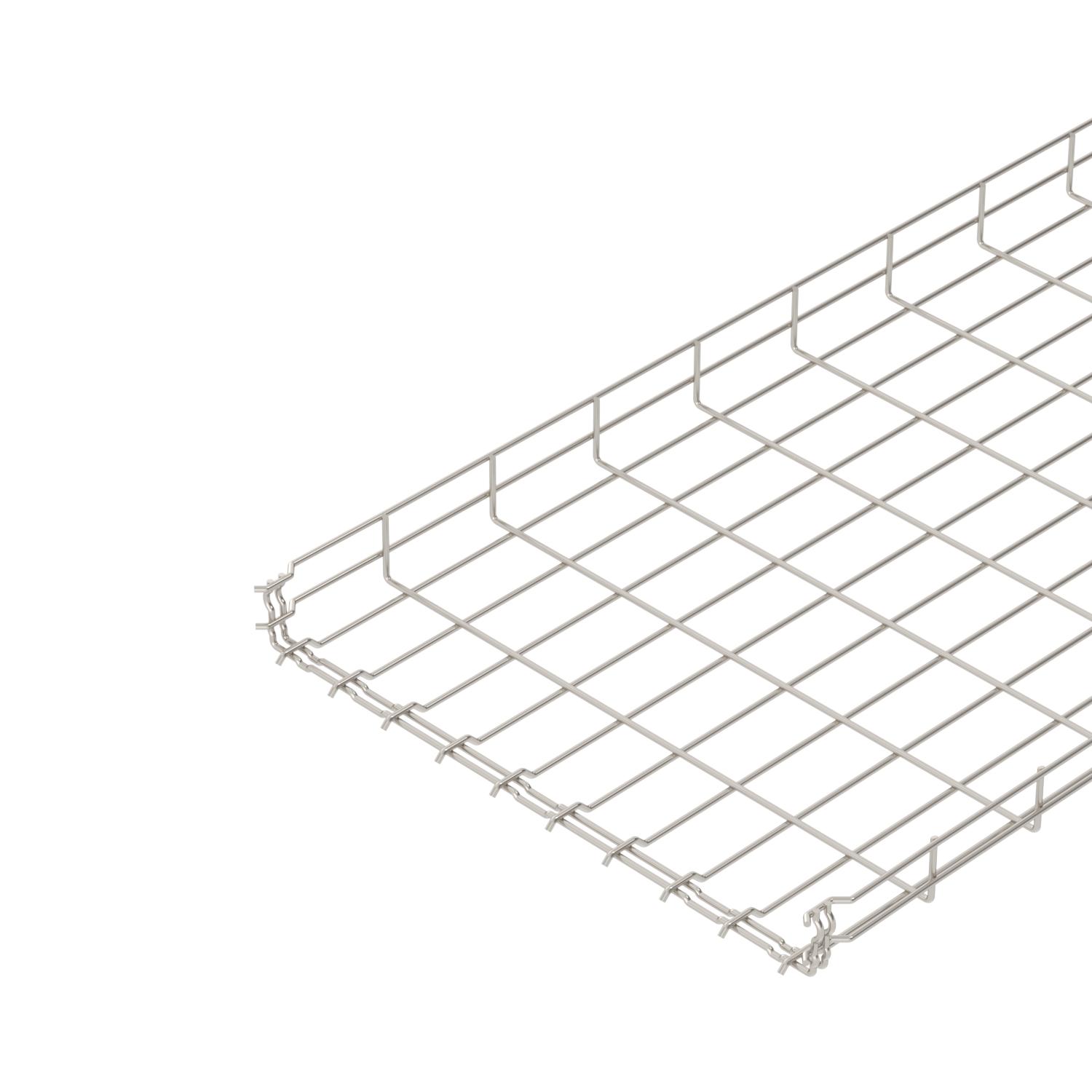

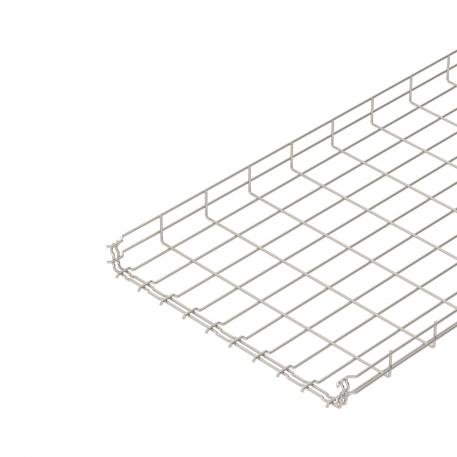

55 mm oldalmagasságú rácsos kábeltálca, összepattintható kivitelben.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.

A GRM típusú rácsos kábeltálcák toldásához nincs szükség kiegészítő összekötő elemekre, egyszerűen csak egymásba kell pattintani a tálcákat. A rácsosztás 50 x 100 mm (kivétel: GRM 55/50 = 20 x 100 mm).

Műszaki adatok

Műszaki adatok

Anyag	rozsdamentes acél, 1.4401
Az összekötő fajtája, kábeltartó-rendszer	Rögzítés bepattintással
Beépített válaszfal	nélkül
Csavar nélküli összekötő	igen
Felület	felületkezelés nélkül, utókezelt
Hasznos keresztmetszet	220 cm²
Hasznos keresztmetszet	22000 mm²
Huzalátmérő	4,8 mm

Méret	55x500x3000
Nagyfesztávú kivitel	nem
Összekötők kivitele	Integrált összekötő
Profilalak	U-idom
Rozsdamentes acél, maratott	igen
Szín	nemesacél
Terhelésteszt típusa az IEC 61537 szerint	II. típus
Tűzálló kábelrendszerek –	nem

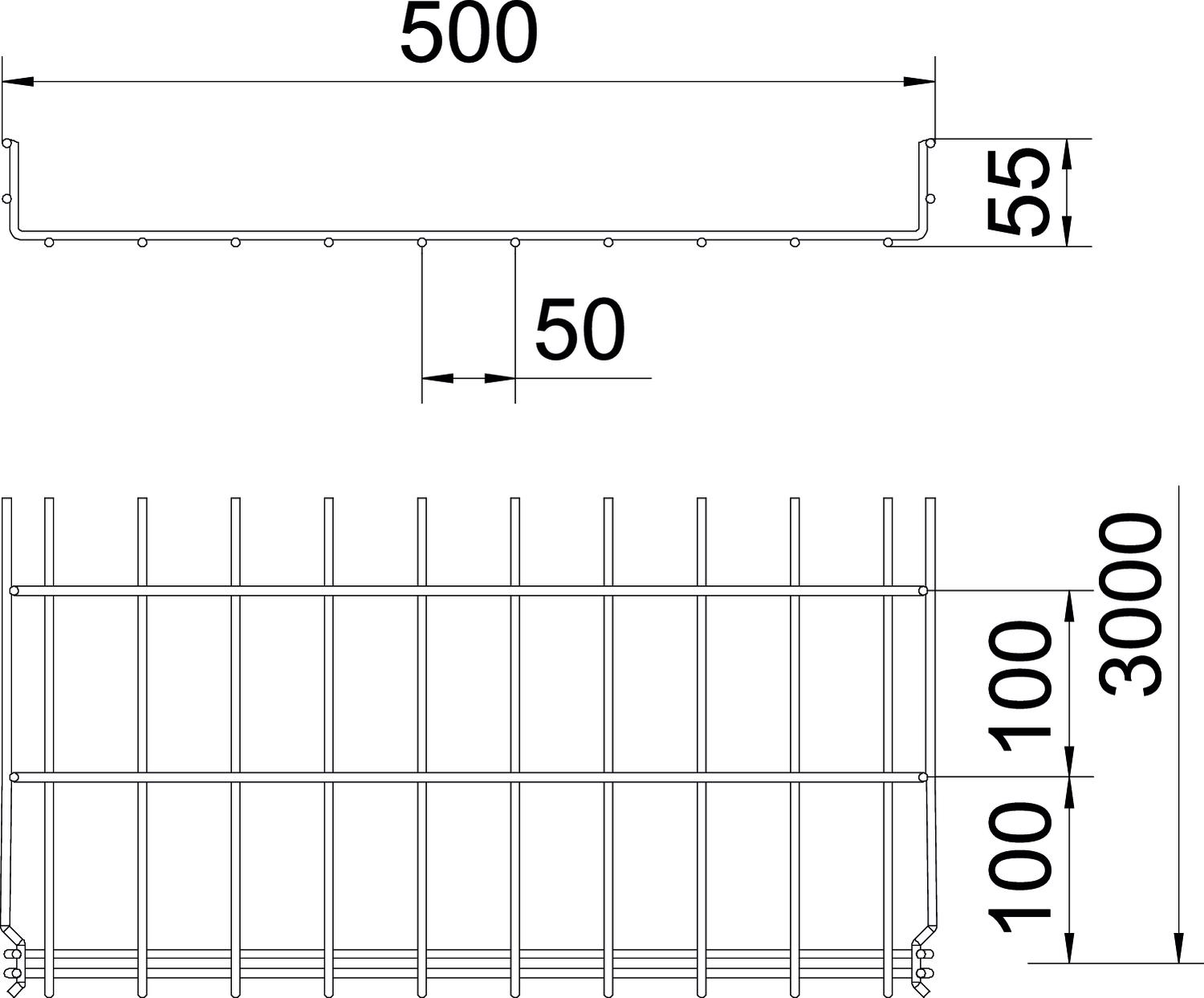

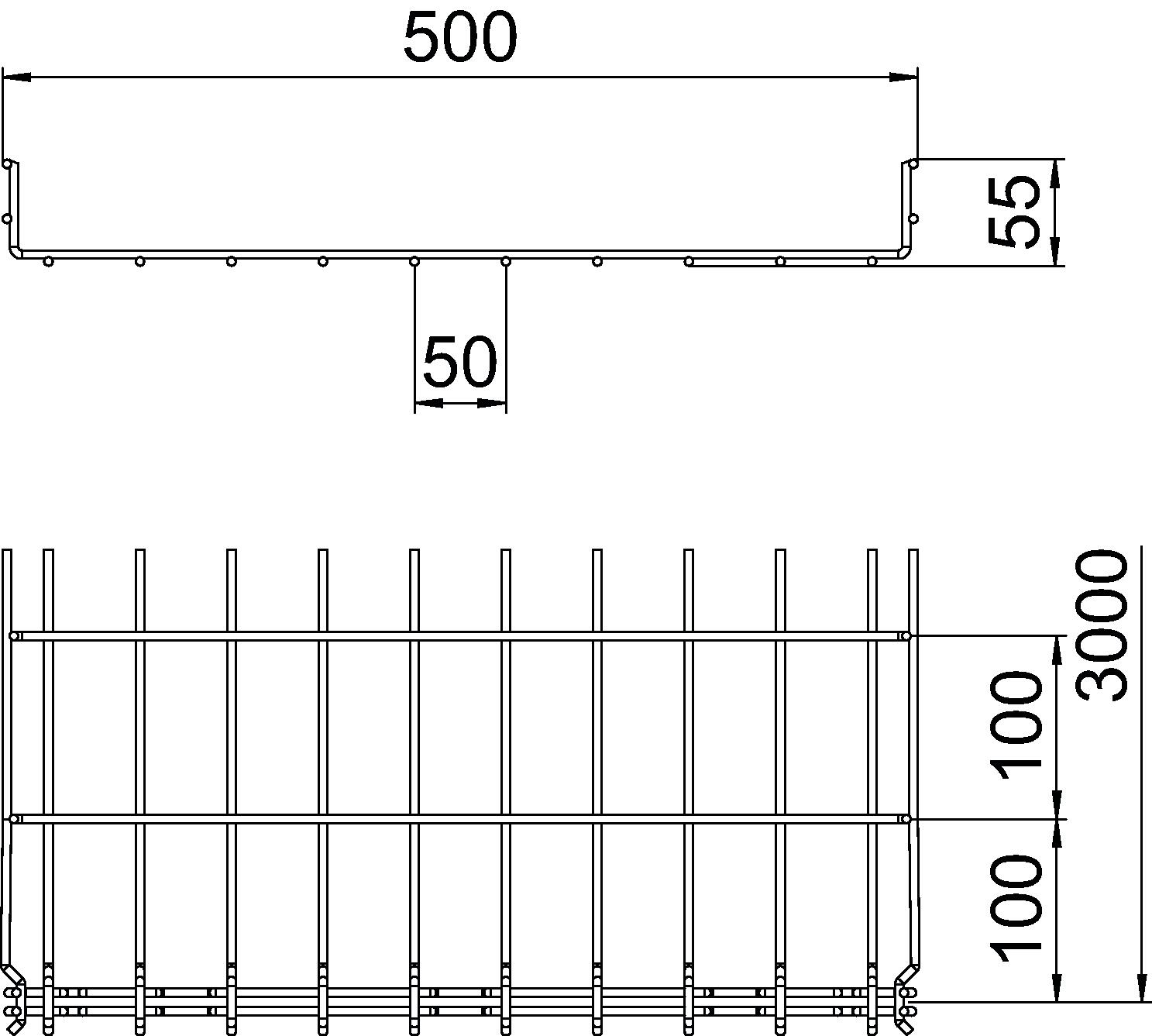

Méretek

B méret	500 mm
H méret	58 mm
Hossz	3000 mm
Magasság	2,17 in

Magasság	55 mm
Szélesség	19,69 in
Szélesség	500 mm

Terhelések

Támaszköz 1,0 m	0,9 kN/m
Támaszköz 1,5 m	0,6 kN/m

Támaszköz 2,0 m	0,3 kN/m
Támaszköz 2,5 m	0,25 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	14,0056 kg CO2e / 1 Méter
CO₂ Footprint (GWP)	14,0056 kg CO₂e

Declared Unit (LCA)	méter
Declared Unit Quantity (LCA)	1

Műszaki adatok

GRM 55 VA típusú rácsos tálca terhelési diagramja

Minden típus

Minden típus

Típus	Hossz	Szélesség	Magasság	Huzalátmérő	Hasznos keresztmetszet	Tűzálló kábelrendszerek –	Rend. szám	Mennyiség	Legkisebb eladási egység
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	igen	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	igen	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	igen	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	igen	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	igen	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	igen	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	nem	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	nem	6001099	m	3 m
