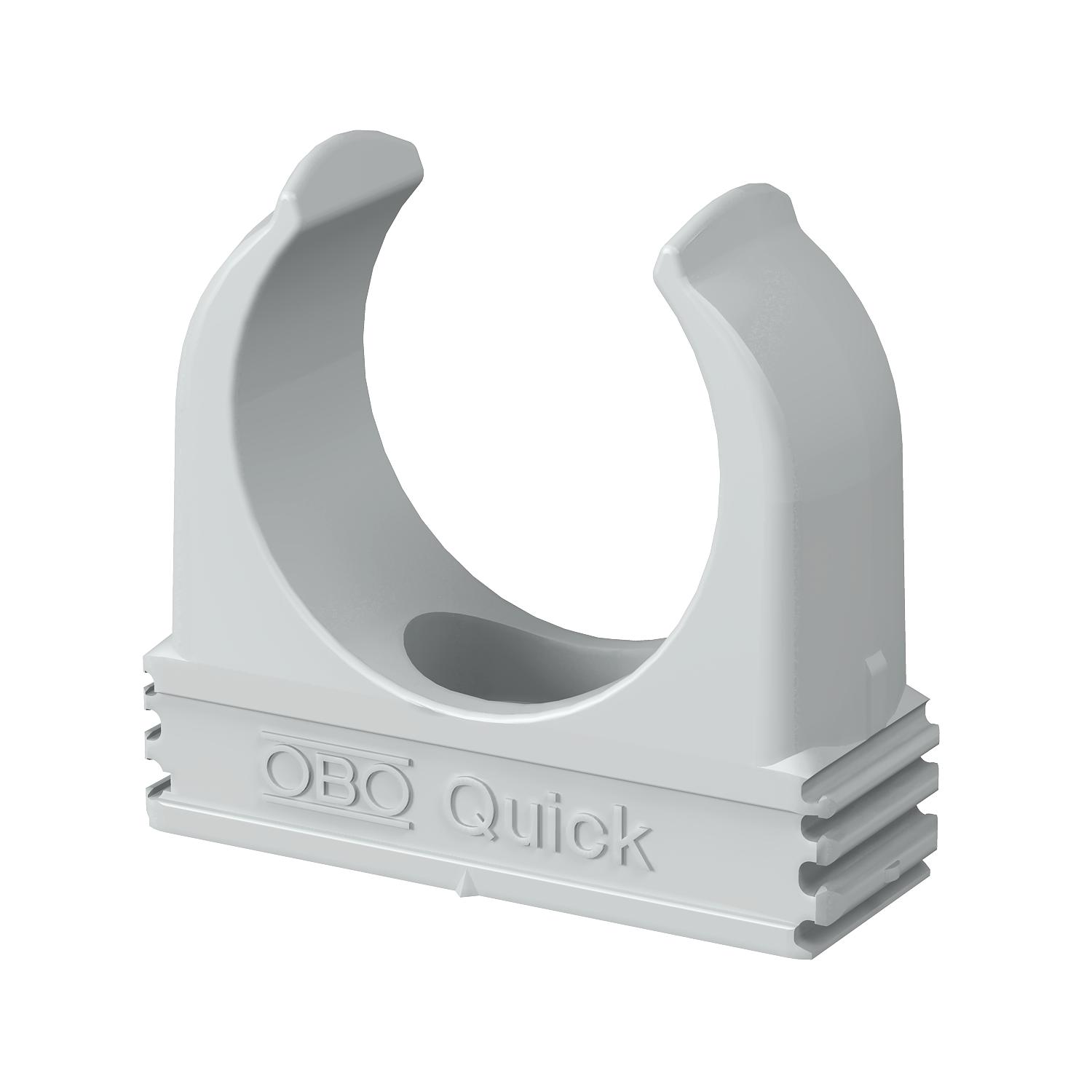

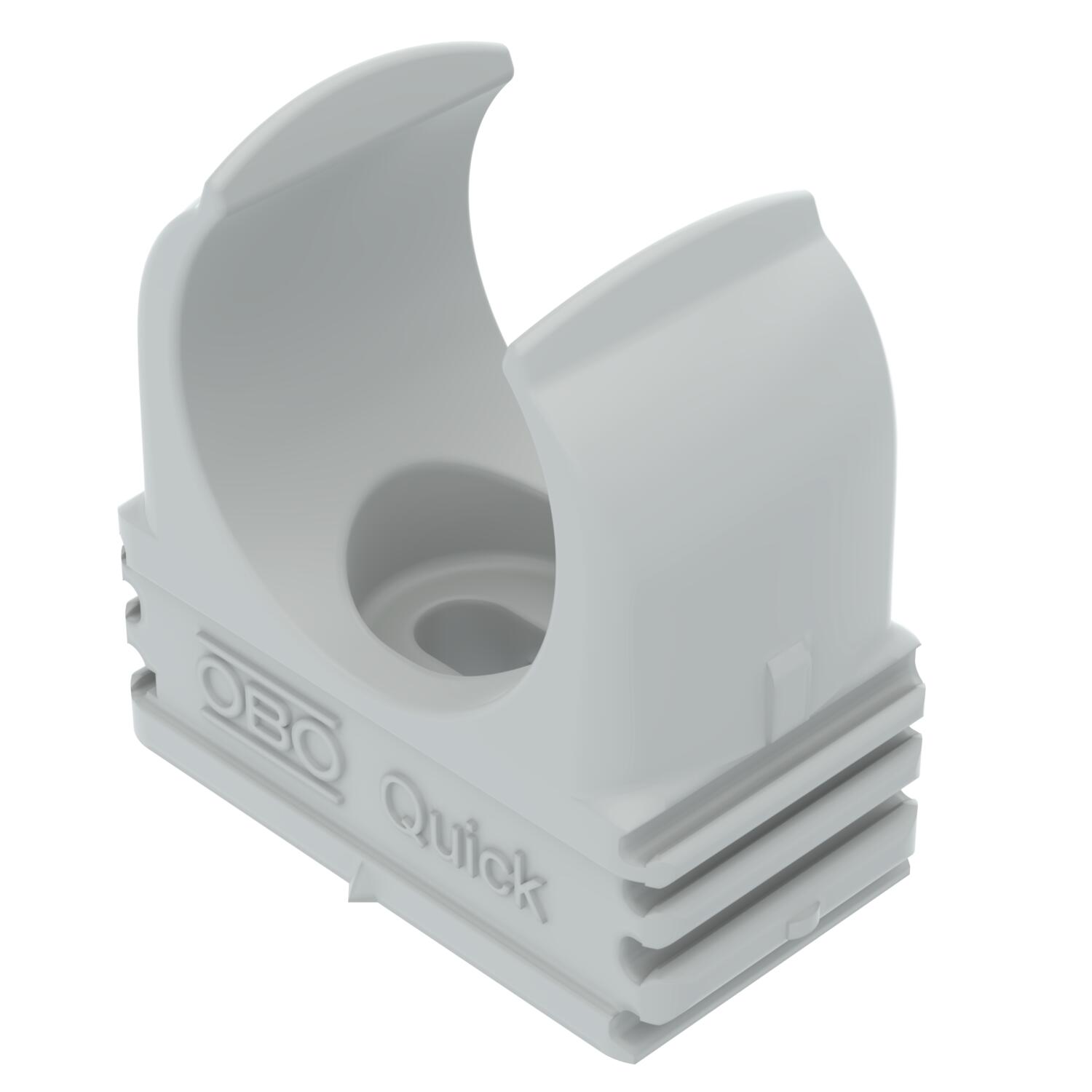

Quick bilincs, világosszürke
Rend. szám 2149010 | EAN-kód 4012195583936
- Termékleírás
-
Termékleírás
Rögzítőbilincs metrikus acélpáncélcsövekhez, középnehéz és nehéz kivitelű műanyag csövekhez valamint Quick-Pipe védőcsövekhez. Univerzális rögzítési lehetőségek oldalfalra és mennyezetre, beltéren és védett kültéren egyaránt. Facsavarral vagy beütő tiplivel történő szerelésnél hosszanti furat az oldalirányú pozicionáláshoz. Szerszám nélküli csőrögzítés. M16-M32 méret felcsavarozható M6 menetre. Ajánlott rögzítési távolság 50-60 cm, a max. kihúzási értékeket 20 °C szobahőmérsékleten lásd a táblázatban.
-
- Műszaki adatok
-
Műszaki adatok
A kábelek/csövek száma 1 Anyag Polipropilén D befogási tartomány max. 20 mm D befogási tartomány min. 20 mm Halogénmentes igen Kihúzási értékek 75 N Lezárt nem Méret M20 Mit Einlage nem Névleges méret/szöveg M20 Rögzítési mód Menetes furat Sorolható igen Szakító terhelés 0,09 kN Szín világosszürke; RAL 7035 UV-álló nem Méretek

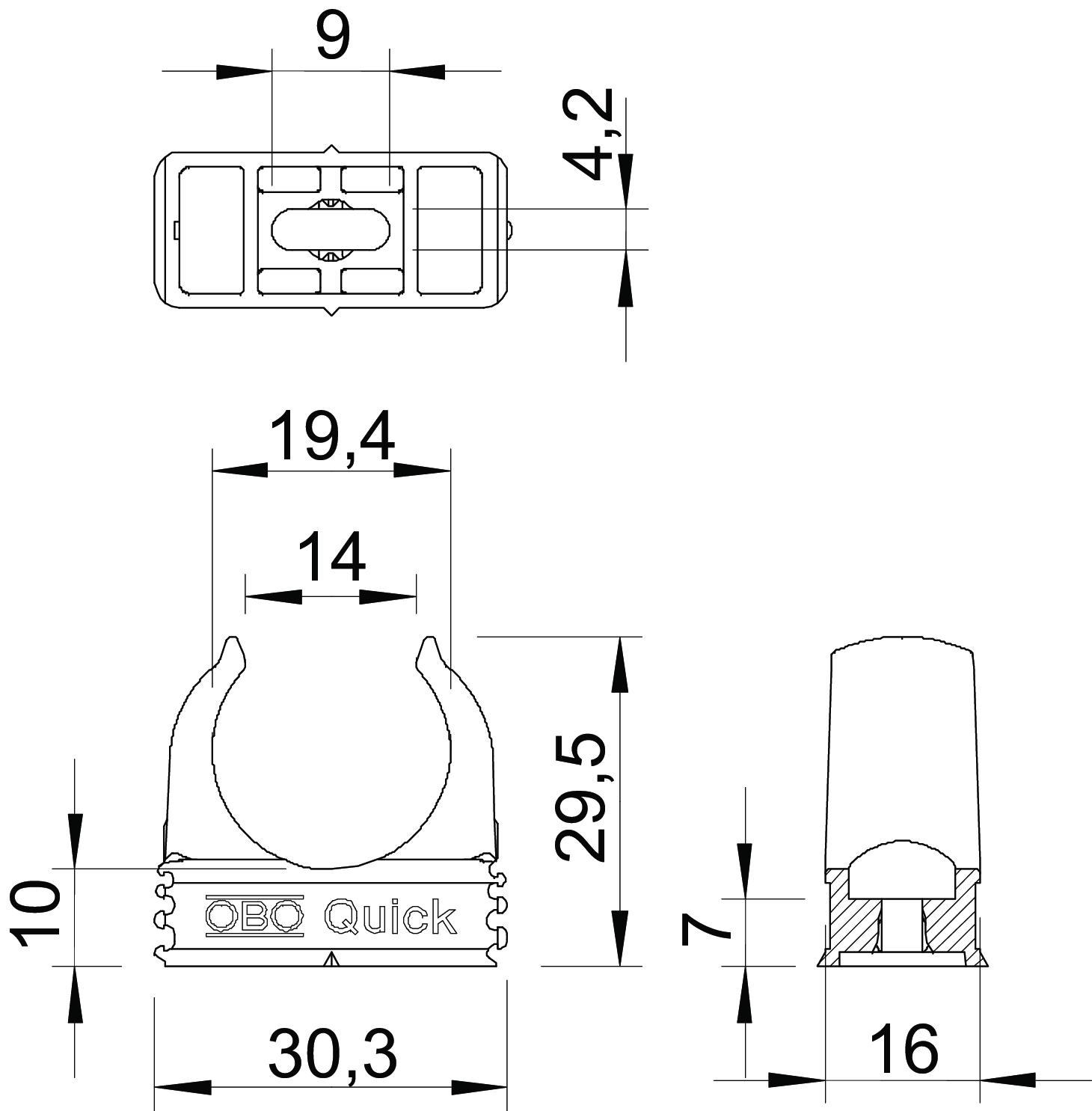

A méret 30,3 mm B méret 16 mm C méret 14 mm D méret 19,4 mm e méret 9 mm F méret 4,2 mm h méret 10 mm H méret 29,5 mm - Minden típus
