PYROLINE® Con S BSK tűzvédelmi csatorna, I90/E30 1000 | 238 | 110 | 140 | 50

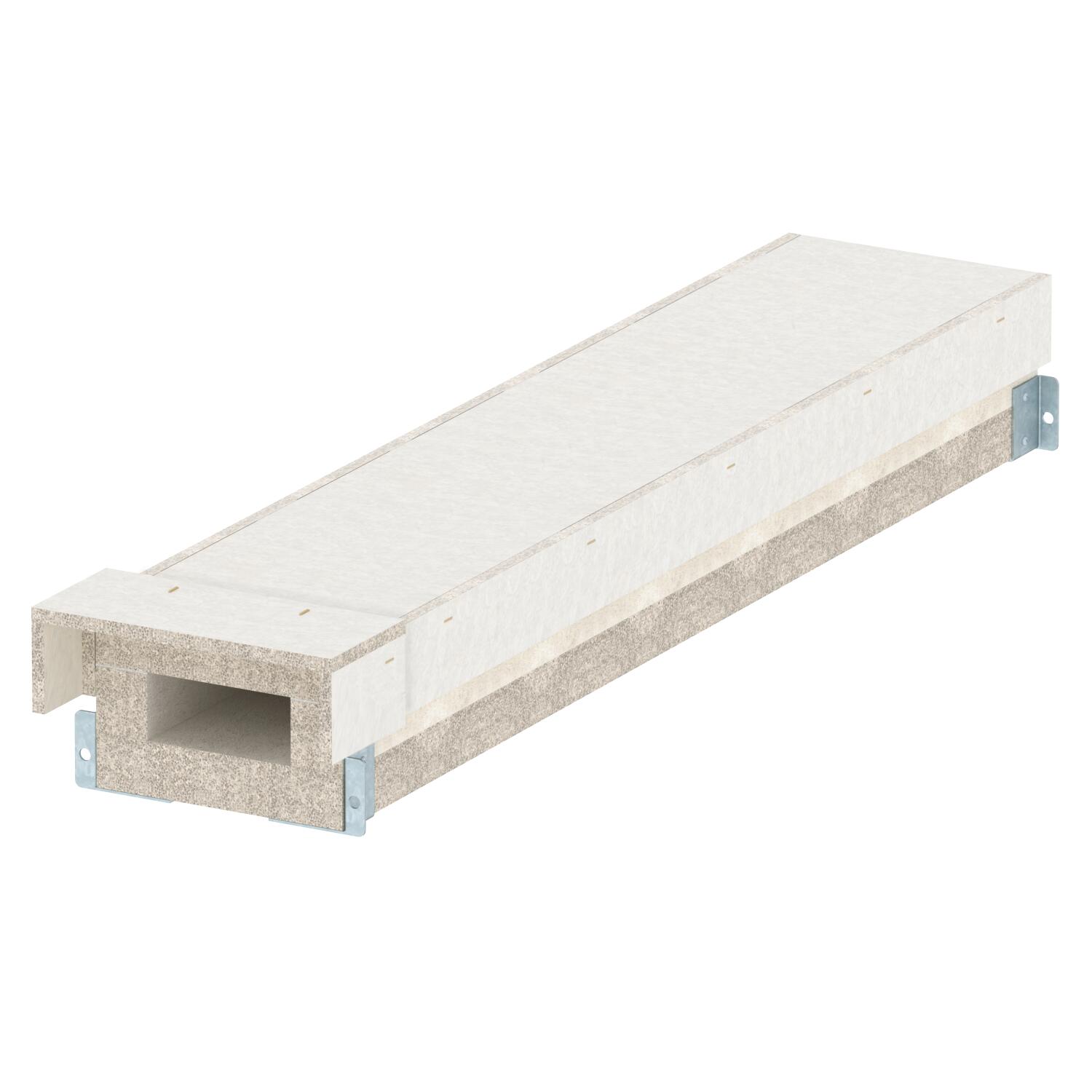

PYROLINE® Con S BSK tűzvédelmi csatorna, I90/E30

Rend. szám 7215179 | EAN-kód 4012197308384

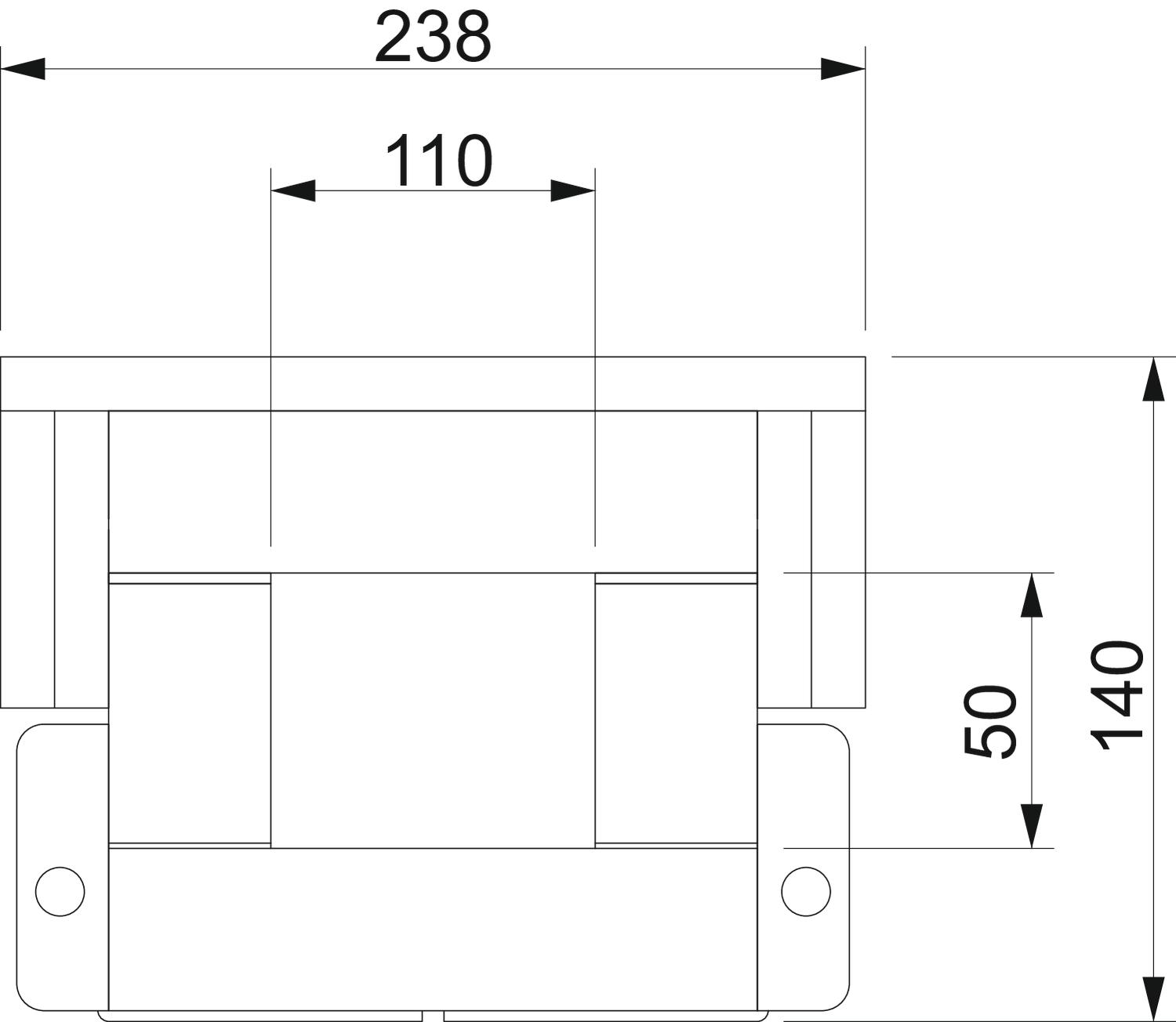

Rend. szám / Típus

Hossz	1000 mm

B méret

b méret

H méret

h méret

Termékleírás

Termékleírás

Az MSZ EN 13501-1, A1-es tűzvédelmi osztályú, víz- és fagyálló üvegszálas könnyűbetonból készült tűzvédelmi csatorna, a kábelek elhelyezésére a menekülési és mentési útvonalakon, valamint a biztonsági szempontból fontos rendszerek működőképességének fenntartásához. I90-es besorolás, DIN 4102-11-nek (MSZE 24102) megfelelő I-szerelőcsatorna és E30-as besorolás a DIN 4102-12-nek (MSZE 24102) megfelelő E-szerelőcsatorna.
A csatornát konzolokra vagy mennyezeti rögzítésnél függesztő oszlopokkal és konzolokkal illetve menetes rúddal függesztett U-keresztprofilra kell szerelni Készre szerelt összekötők gondoskodnak a gyors helyszíni szerelésről, a laza fedél gyors ellenőrzést és átalakítást tesz lehetővé.
Tűzvédelmi csatorna fedéllel és előre szerelt csatlakozó idomokkal, összekötő csavarokkal, tömítőszalagokkal.

Műszaki adatok

Műszaki adatok

A lángálló oldalak darabszáma	4
A szigetelőanyag nyersanyaga	Üvegszál-erősítésű könnyűbeton
Anyag	üvegszál-erősítésű könnyűbeton
B méret	238 mm
b méret	110 mm
Burkolás	nélkül
E tűzállósági osztály - funkciótartás	30
Fedélrögzítés	különálló
h méret	50 mm
H méret	140 mm

Hasznos keresztmetszet	5500 mm²
Hossz	1000 mm
I tűzállósági osztály - szerelőcsatorna	90
Magasság	140 mm
Méret	1000x50x110
Perforálással	nem
Szélesség	238 mm
Szín	szürke
Válaszfalak lehetségesek	igen

Minden típus

Minden típus

Típus	Hossz	B méret	b méret	H méret	h méret	Rend. szám	Mennyiség	Legkisebb eladási egység
BSKH09-K0506	1000 mm	188 mm	60 mm	140 mm	50 mm	7215175	m	1 m
BSKH09-K0511	1000 mm	238 mm	110 mm	140 mm	50 mm	7215179	m	1 m
BSKH09-K0521	1000 mm	338 mm	210 mm	140 mm	50 mm	7215183	m	1 m
BSKH09-K1021	1000 mm	338 mm	210 mm	195 mm	105 mm	7215187	m	1 m
BSKH 090521	1000 mm	310 mm	210 mm	120 mm	50 mm	7215182	m	1 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység
90°-os idom PYROLINE® Con S tűzvédelmi csatornához BSKH09-K0511	BSKH09-B0511	7215608	Darab	1 Darab
T-idom a PYROLINE® Con S tűzvédelmi csatornához BSKH09-K0511	BSKH09-T0511	7215637	Darab	1 Darab
Függőleges emelkedő idom a PYROLINE® Con S tűzvédelmi csatornához BSKH09-K0511	BSKH09-VS0511	7215652	Darab	1 Darab
Függőleges eső idom a PYROLINE® Con S tűzvédelmi csatornához BSKH09-K0511	BSKH09-VF0511	7215662	Darab	1 Darab
Végelem a PYROLINE® Con S tűzvédelmi csatornához BSKH09-K0511	BSKH09-E0511	7215593	Darab	1 Darab
Aufdoppelungsstück für Brandschutzkanal PYROLINE® Con	KAD-8040	7215464	Darab	1 Darab
tűzvédelmi csatorna habarcs	KTM	7215500	Darab	1 Darab
Menetesszár-adapter	KGA	7215395	Darab	1 Darab
Válaszfal 45 FS	TSG 45 FS	6062033	m	3 m
Schraube für Trennstegbefestigung, KRS 6x30	KRS 6x30	3498100	Darab	200 Darab
Jelölőtábla	KS-K DE	7214734	Darab	10 Darab
Jelölőtábla kábelezéshez	KS-E DE	7205423	Darab	10 Darab
