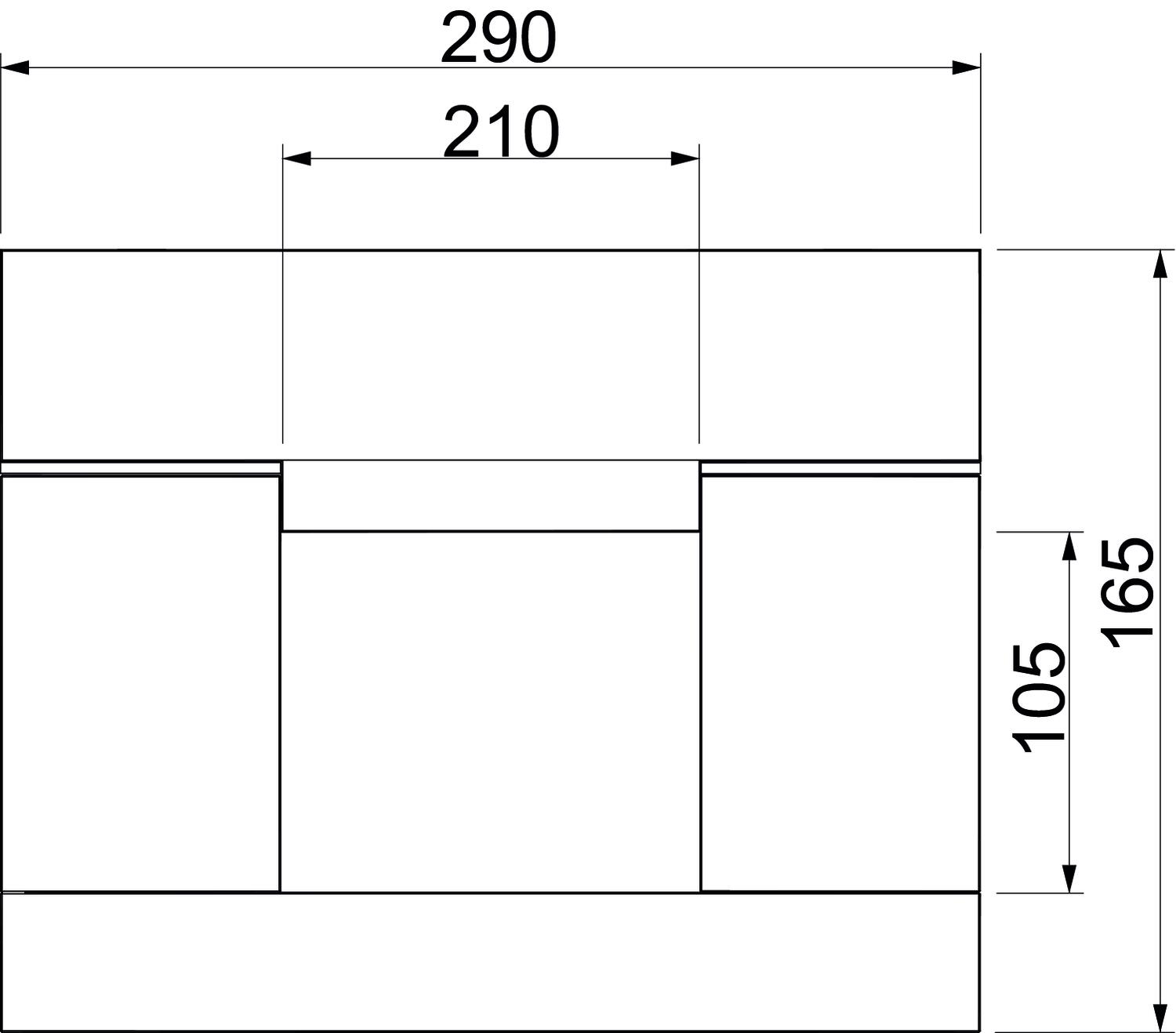

PYROLINE® Con D BSK tűzvédelmi csatorna, I90/E30 1000 | 290 | 210 | 165 | 105

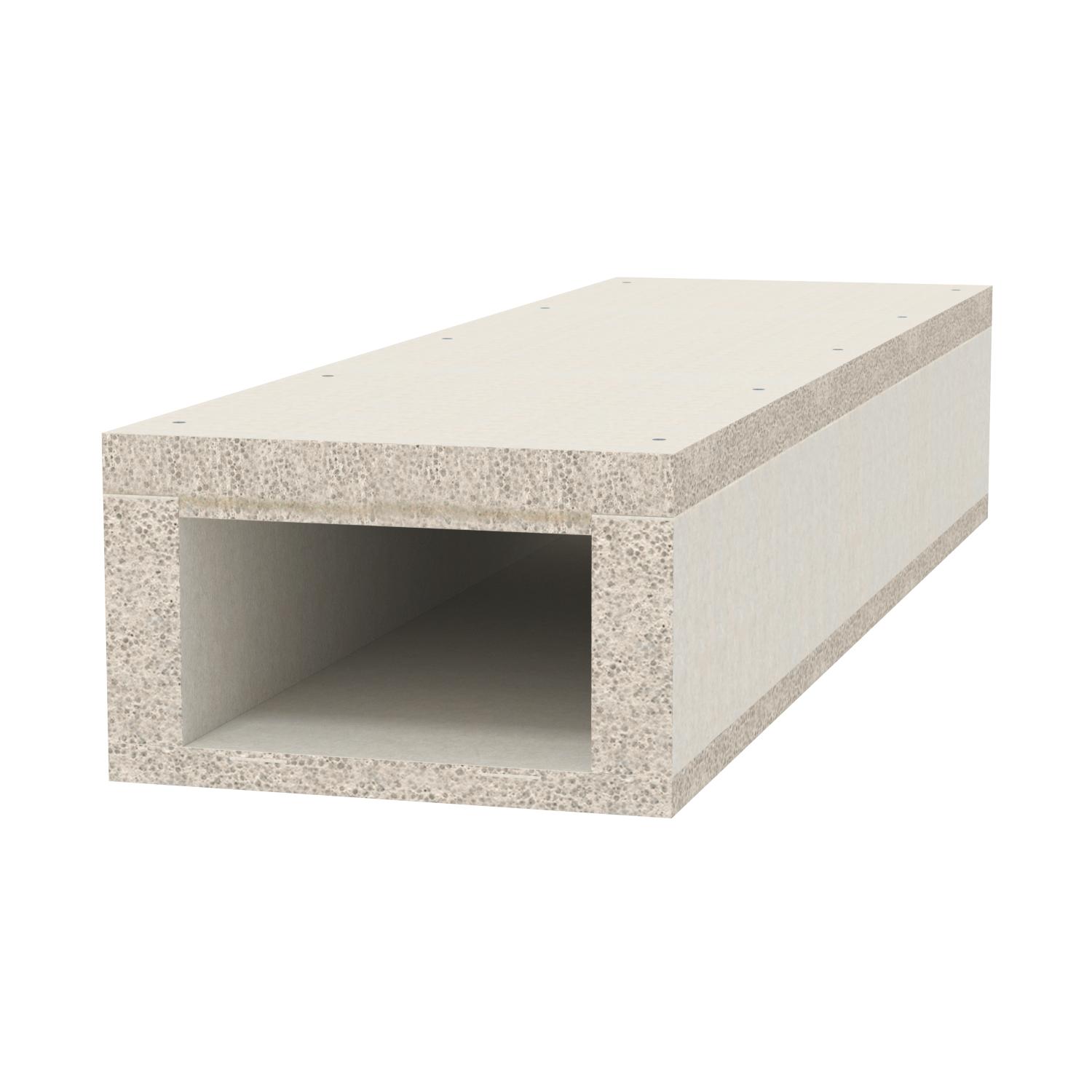

PYROLINE® Con D BSK tűzvédelmi csatorna, I90/E30

Rend. szám 7215144 | EAN-kód 4012197308247

Rend. szám / Típus

Hossz	1000 mm

B méret

b méret

H méret

h méret

Termékleírás

Termékleírás

Az MSZ EN 13501-1, A1-es tűzvédelmi osztályú, víz- és fagyálló üvegszálas könnyűbetonból készült tűzvédelmi csatorna, a kábelek elhelyezésére a menekülési és mentési útvonalakon, valamint a biztonsági szempontból fontos rendszerek működőképességének fenntartásához. I90-es besorolás, DIN 4102-11-nek (MSZE 24102) megfelelő I-szerelőcsatorna és E30-as besorolás a DIN 4102-12-nek (MSZE 24102) megfelelő E-szerelőcsatorna.

A csatornát közvetlenül a falra vagy a födém alá kell szerelni

Süllyesztett fejű csavarokkal és tömítőszalagokkal.

Műszaki adatok

Műszaki adatok

A lángálló oldalak darabszáma	3
A szigetelőanyag nyersanyaga	Üvegszál-erősítésű könnyűbeton
Anyag	üvegszál-erősítésű könnyűbeton
B méret	290 mm
b méret	210 mm
Burkolás	nélkül
E tűzállósági osztály - funkciótartás	30
Fedélrögzítés	összecsavaroz
H méret	165 mm
h méret	105 mm

Hasznos keresztmetszet	22050 mm²
Hossz	1000 mm
I tűzállósági osztály - szerelőcsatorna	90
Magasság	165 mm
Méret	1000x105x210
Perforálással	nem
Szélesség	290 mm
Szín	szürke
Válaszfalak lehetségesek	igen

Minden típus

Minden típus

Típus	Hossz	B méret	b méret	H méret	h méret	Rend. szám	Mennyiség	Legkisebb eladási egység
BSKD09-K0506	1000 mm	140 mm	60 mm	110 mm	50 mm	7215136	m	1 m
BSKD09-K0511	1000 mm	190 mm	110 mm	110 mm	50 mm	7215139	m	1 m
BSKD09-K0521	1000 mm	290 mm	210 mm	110 mm	50 mm	7215141	m	1 m
BSKD09-K1021	1000 mm	290 mm	210 mm	165 mm	105 mm	7215144	m	1 m

Tartozék

Rendszertartozékok

Termékek	Típus	Rend. szám	Mennyiség	Legkisebb eladási egység

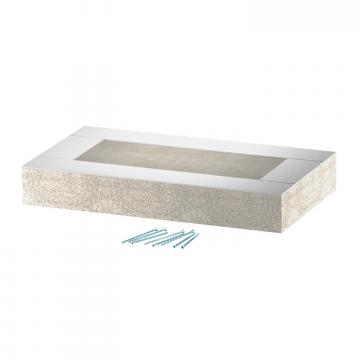

Végelem PYROLINE® Con D tűzvédelmi csatornához BSKD09-K1021	BSKD09-E1021	7215267	Darab	1 Darab
Aufdoppelungsstück für Brandschutzkanal PYROLINE® Con	KAD-8040	7215464	Darab	1 Darab
Aufdoppelungsstück für Brandschutzkanal PYROLINE® Con	KAD-10040	7215462	Darab	1 Darab
tűzvédelmi csatorna habarcs	KTM	7215500	Darab	1 Darab
Elválasztó szeglet fali szereléshez	BSKD-W1021	7215327	Darab	25 Darab
Elválasztó kengyel mennyezeti szereléshez	BSKD-B1021	7215371	Darab	25 Darab
Függőleges vezetéktartó a PYROLINE® tűzvédelmi csatornákhoz, magasság 20mm	LHS 20	7215288	Darab	10 Darab
Függőleges vezetéktartó a PYROLINE® tűzvédelmi csatornákhoz, magasság 40mm	LHS 40	7215290	Darab	10 Darab
Függőleges vezetéktartó a PYROLINE® tűzvédelmi csatornákhoz, magasság 60mm	LHS 60	7215292	Darab	10 Darab
Jelölőtábla	KS-K DE	7214734	Darab	10 Darab
Jelölőtábla kábelezéshez	KS-E DE	7205423	Darab	10 Darab
