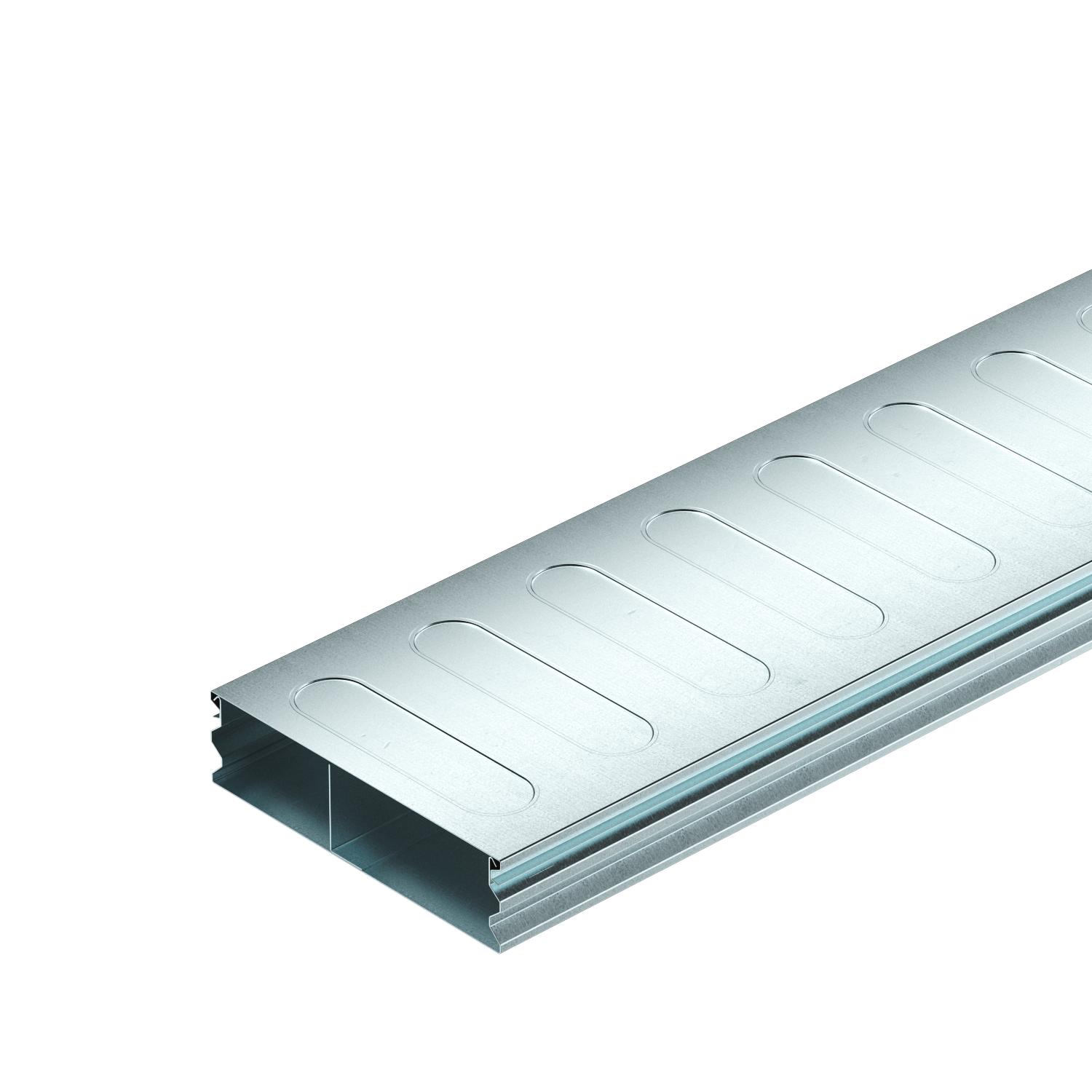

Padló alatti szerelőcsatorna, 2 részes, 2 rekeszes, csatornamagasság 48 mm
Rend. szám 7400261 | EAN-kód 4012197351946
- Termékleírás
-
TermékleírásPadló alatti szerelőcsatorna (2 rekeszes), kábelek és vezetékek esztrichben történő elhelyezéshez az EN 50085-2-2 szerint. Levehető és visszapattintható csatornafedél. Válaszfal a csatorna alsó részében. Maximális terhelhetőség 1,5 kN-ig.
A profilozott oldalfalak reteszelő funkciót kínálnak, amellyel a csatorna fedél rögzíthető a csatorna alsó részére. A csatorna felső részén található dombornyomás stabilizálja a rendszert.
-
- Műszaki adatok
-
Műszaki adatok

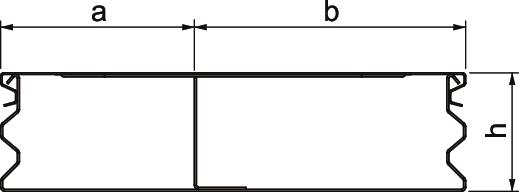

A fix választófalak száma 1 a méret 80 mm Alkalmazási terület esztrichbe ágyazott Anyag acél b méret 110 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 7,6791 kg CO2e / 1 Méter Csatornamagasság min. 48 mm Csatornaszélesség min. 190 mm Felület szalaghorganyzott Fenéklemez igen Függőleges terhelés, nagy felület 1.500 N-ig h méret 48 mm Hasznos keresztmetszet 8217 mm² Hossz 2000 mm Keresztmetszet húzás a 3413 mm² Keresztmetszet húzás b 4804 mm² Levehető felső rész igen Magasság 48 mm Méret 2000x190x48 Rekeszek 2 St. Szélesség 190 mm Szétválasztható nem - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

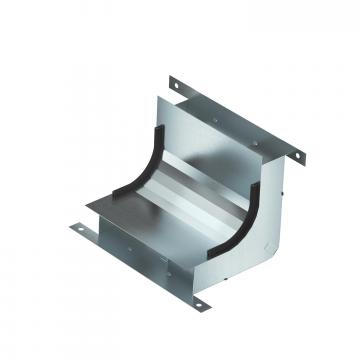

Függőleges sarokelem, 2-rekeszes, 48 mm
KV2 19048-2 7400629 1 Darab Szerelési segédanyagok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Összekötő heveder, EÜK-2 csatorna EPH-folytonosságának biztosításához
VL 190-2 7400988 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat S2 19048-2 / 7400261 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat S2 19048-2 / 7400261 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat S2 19048-2 / 7400261 , 0.13MB , pdfSzerelési útmutató Esztrichbe ágyazott csatornarendszer EÜK , 10.26MB , pdfSzerelési útmutató EÜK screed-covered duct system generation 3 , 76.05MB , pdf
