Padló alatti szerelőcsatorna, 2 részes, 2 rekeszes, csatornamagasság 28 mm
Rend. szám 7400275 | EAN-kód 4012197352042
- Termékleírás
-

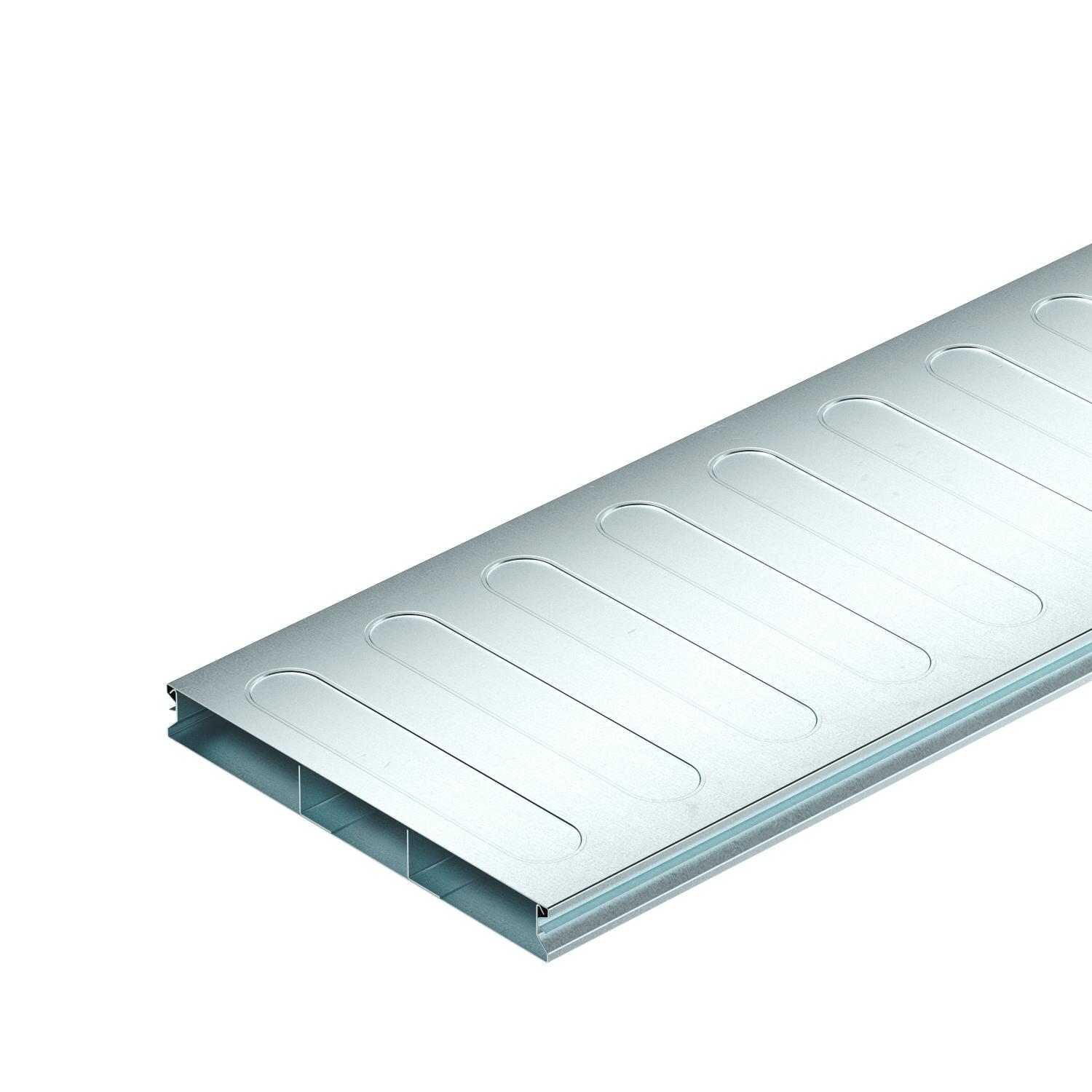

TermékleírásPadló alatti szerelőcsatorna (2 rekeszes), kábelek és vezetékek esztrichben történő elhelyezéshez az EN 50085-2-2 szerint. Levehető és visszapattintható csatornafedél. Válaszfal a csatorna alsó részében. Maximális terhelhetőség 1,5 kN-ig.
A profilozott oldalfalak reteszelő funkciót kínálnak, amellyel a csatorna fedél rögzíthető a csatorna alsó részére. A csatorna felső részén található dombornyomás stabilizálja a rendszert.
-
- Műszaki adatok
-
Műszaki adatok

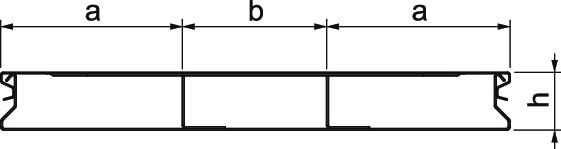

A fix választófalak száma 2 a méret 90 mm Alkalmazási terület esztrichbe ágyazott Anyag acél b méret 70 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 8,7929 kg CO2e / 1 Méter Csatornamagasság min. 28 mm Csatornaszélesség min. 250 mm Felület szalaghorganyzott Fenéklemez igen Függőleges terhelés, nagy felület 1.500 N-ig h méret 28 mm Hasznos keresztmetszet 6130 mm² Hossz 2000 mm Keresztmetszet húzás a 2166 mm² Keresztmetszet húzás b 1798 mm² Levehető felső rész igen Magasság 28 mm Méret 2000x250x28 Rekeszek 3 St. Szélesség 250 mm Szétválasztható nem - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Függőleges sarokelem, háromrekeszes, 28 mm magas
KV3 25028-2 7400645 1 Darab
Összekötő heveder, EÜK-2 csatorna EPH-folytonosságának biztosításához
VL 250-2 7400992 1 Darab - Letöltések
-
EU megfelelőségi nyilatkozat S3 25028-2 / 7400275 , 0.13MB , pdfREACH Megfelelőségi nyilatkozat S3 25028-2 / 7400275 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat S3 25028-2 / 7400275 , 0.13MB , pdfSzerelési útmutató Esztrichbe ágyazott csatornarendszer EÜK , 10.26MB , pdfSzerelési útmutató EÜK screed-covered duct system generation 3 , 76.05MB , pdf
