Oszlopkonzol, AS 55 41 | 710 | 5,5
morepic-1 morepic-2 video-1

Oszlopkonzol, AS 55

Rend. szám 6419322 | EAN-kód 4012195873181

41 mm
5,5 kN
Termékleírás
Termékleírás

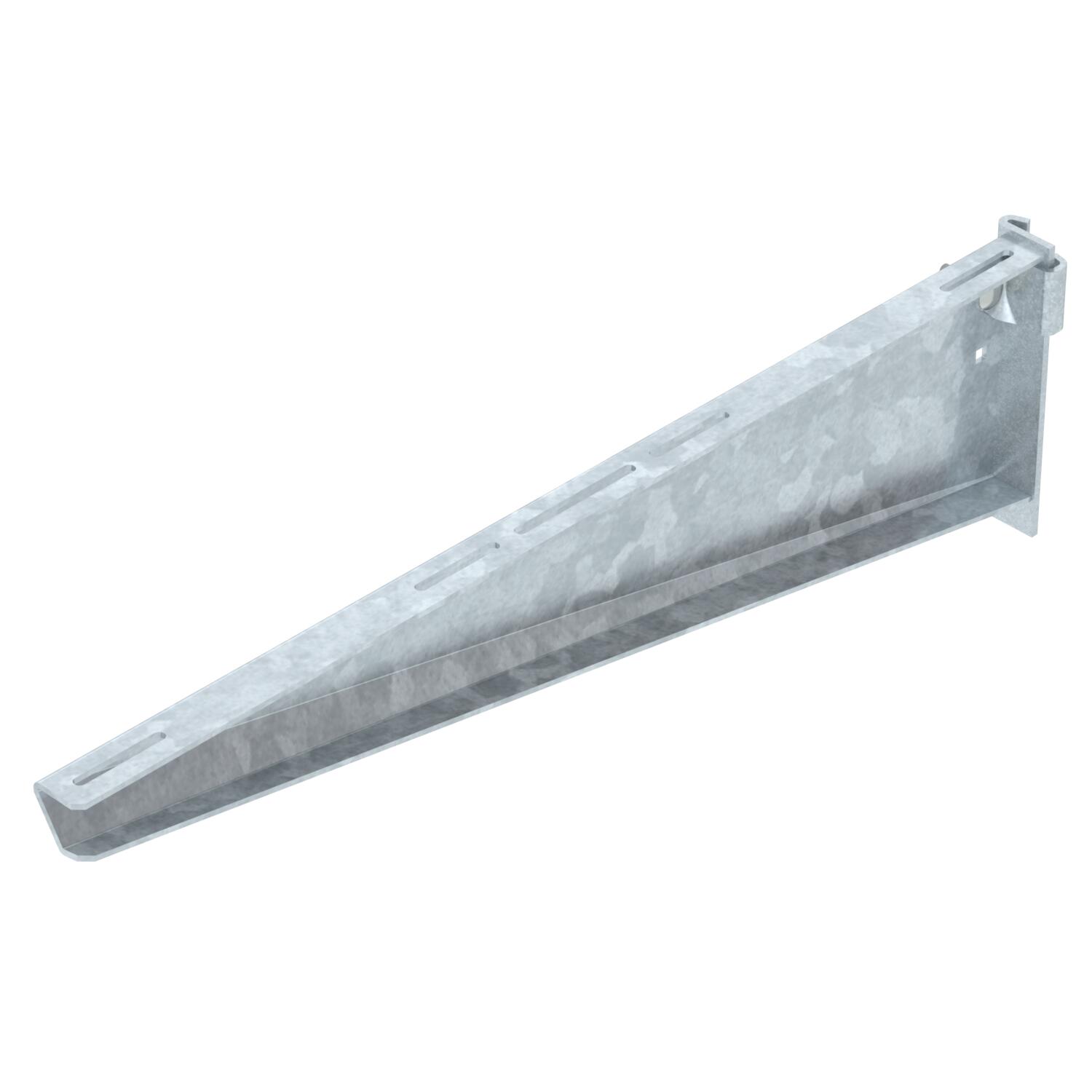

Nehéz kivitelű oszlopkonzol IS 8 oszlopra történő fokozatmentes rögzítéshez.
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • I-oszlop
Műszaki adatok

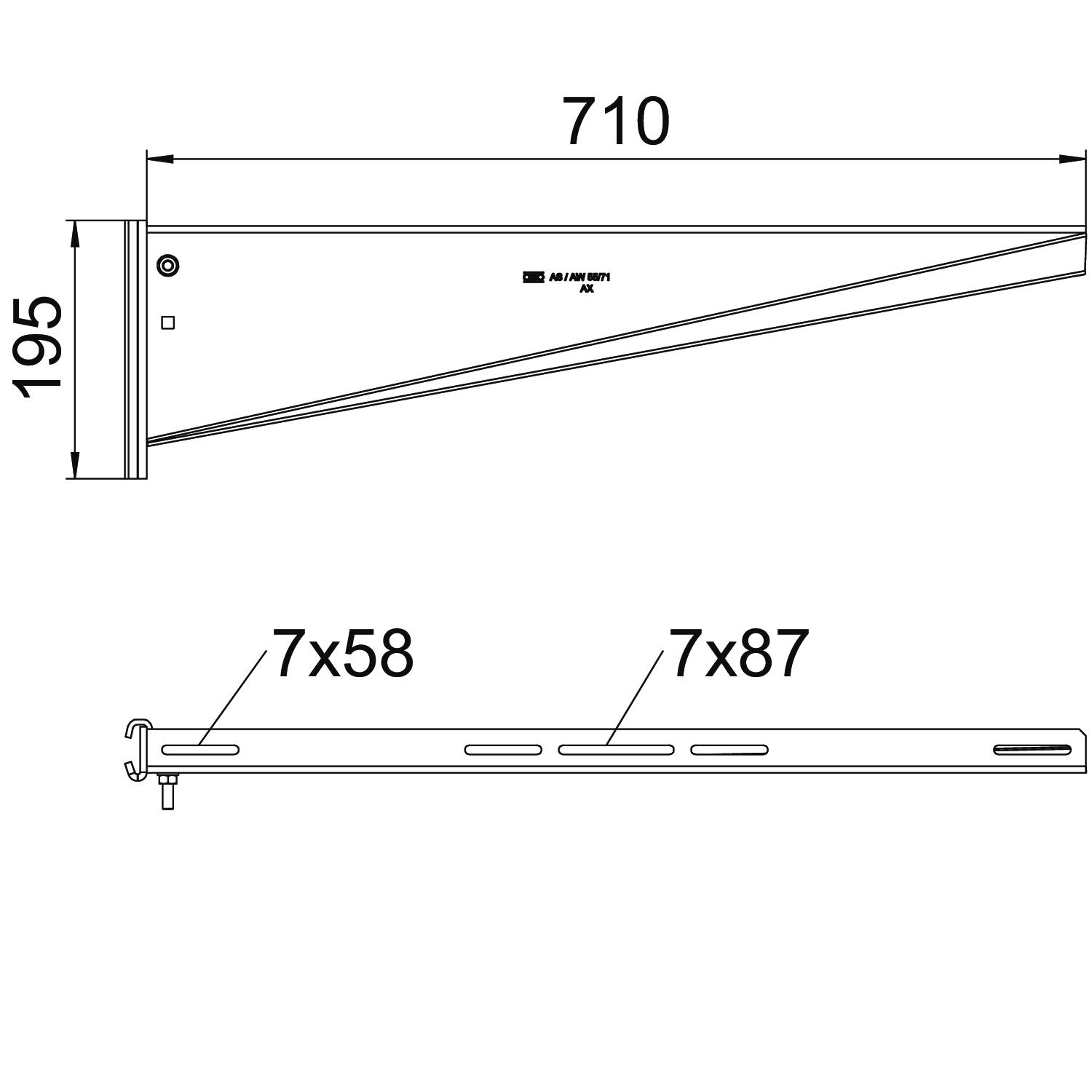

Méretek

A méret 41 mm
Anyag acél
B méret 710 mm
F kN-ban 5,5 kN
Felület merítetten tűzihorganyzott
H méret 195 mm
hossz 41 mm
Kivitel Oszlopkonzol
Magasság 195 mm
Méret B710mm
Rozsdamentes acél, maratott nem
szélesség 710 mm
Szín cink
Tűzálló kábelrendszerek – nem

Műszaki adatok

AS 55 típusú konzol terhelési diagramja

AS 55 típusú konzol terhelési diagramja
  • A konzolcsúcs behajlása az adott konzolterhelésnél A konzolcsúcs behajlása az adott konzolterhelésnél
  • Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető! Megengedett konzolterhelés kN-ban. A kábeltálca / kábellétra a szerelő súlyával NEM terhelhető!
  • Terhelési görbe mm-ben magadott konzolhosszakkal Terhelési görbe mm-ben magadott konzolhosszakkal
Minden típus

Minden típus

Típus hossz szélesség F kN-ban Rend. szám Mennyiség Legkisebb eladási egység
AS 55 21 FT 41 mm 210 mm 5,5 kN 6419286
1 Darab
AS 55 31 FT 41 mm 310 mm 5,5 kN 6419292
1 Darab
AS 55 41 FT 41 mm 410 mm 5,5 kN 6419298
1 Darab
AS 55 51 FT 41 mm 510 mm 5,5 kN 6419304
1 Darab
AS 55 56 FT 41 mm 560 mm 5,5 kN 6419310
1 Darab
AS 55 61 FT 41 mm 610 mm 5,5 kN 6419316
1 Darab
AS 55 71 FT 41 mm 710 mm 5,5 kN 6419322
1 Darab
AS 55 81 FT 41 mm 810 mm 5,5 kN 6419328
1 Darab
AS 55 91 FT 41 mm 910 mm 5,5 kN 6419334
1 Darab
AS 55 101 FT 41 mm 1010 mm 5,5 kN 6419340
1 Darab
Tartozék

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Lencsefejű csavar, kombi-anyával Lencsefejű csavar, kombi-anyával FRSB 6x12 F 6406122
100 Darab
