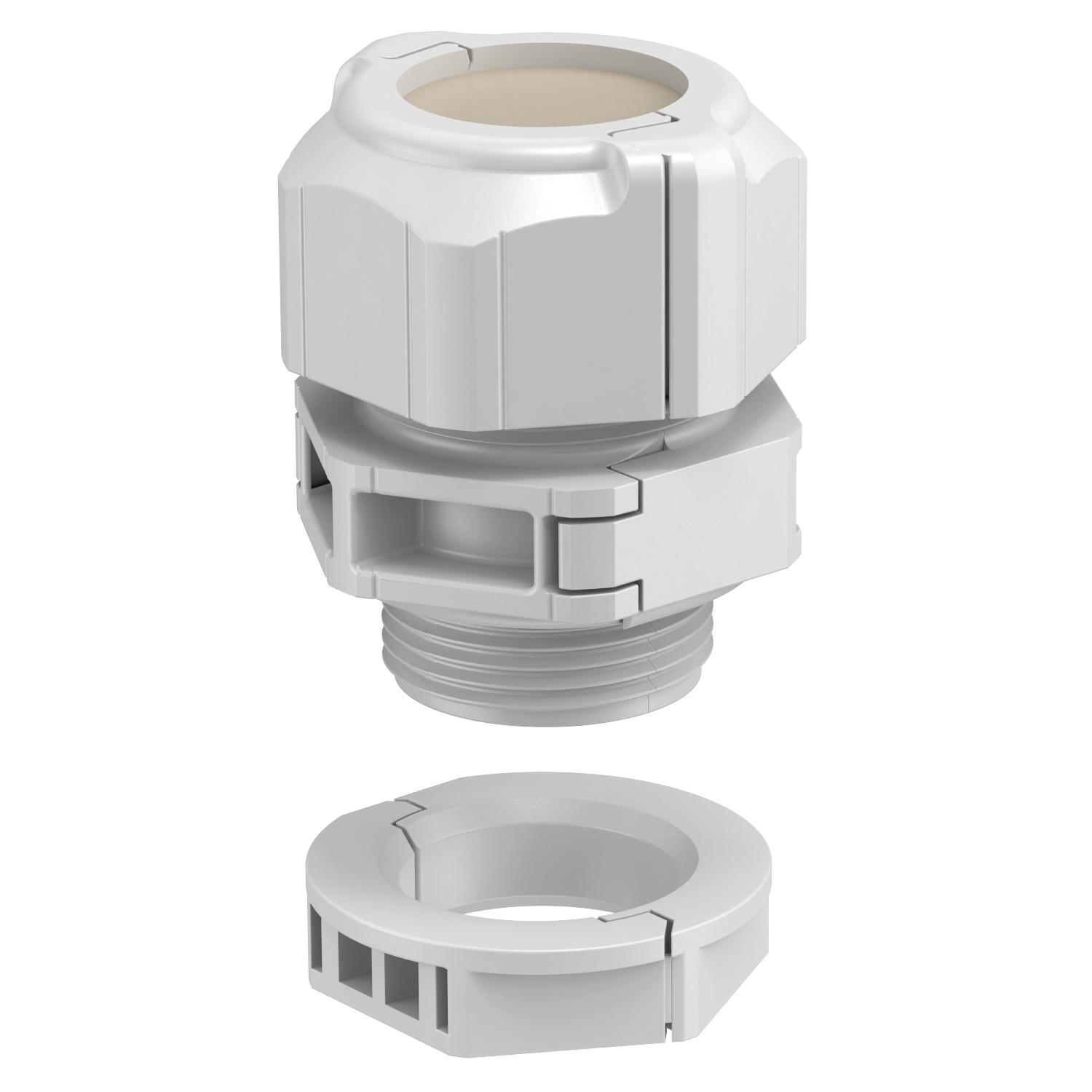

Összepattintható tömszelence, tömítőbetéttel, zárt kivitel, világosszürke
Rend. szám 2024940 | EAN-kód 4012196536610
- Termékleírás
-
TermékleírásA V-TEC TB.., mint minden összepattintható V-TEC tömszelence biztosítja a kábelek megbízható tömítését. Például az előszerelt kábelek vagy funkcionális vezetékek szerelése egyszerű és gyors, köszönhetően a tömszelencék összepattintható funkciójának.
A V-TEC TB nélkülözhetetlen egy meglévő berendezés utólagos szereléséhez vagy egyéb javításokhoz, hiszen a kábelek leszerelése és a termelés megszakítása nélkül is elvégezhető a munka.

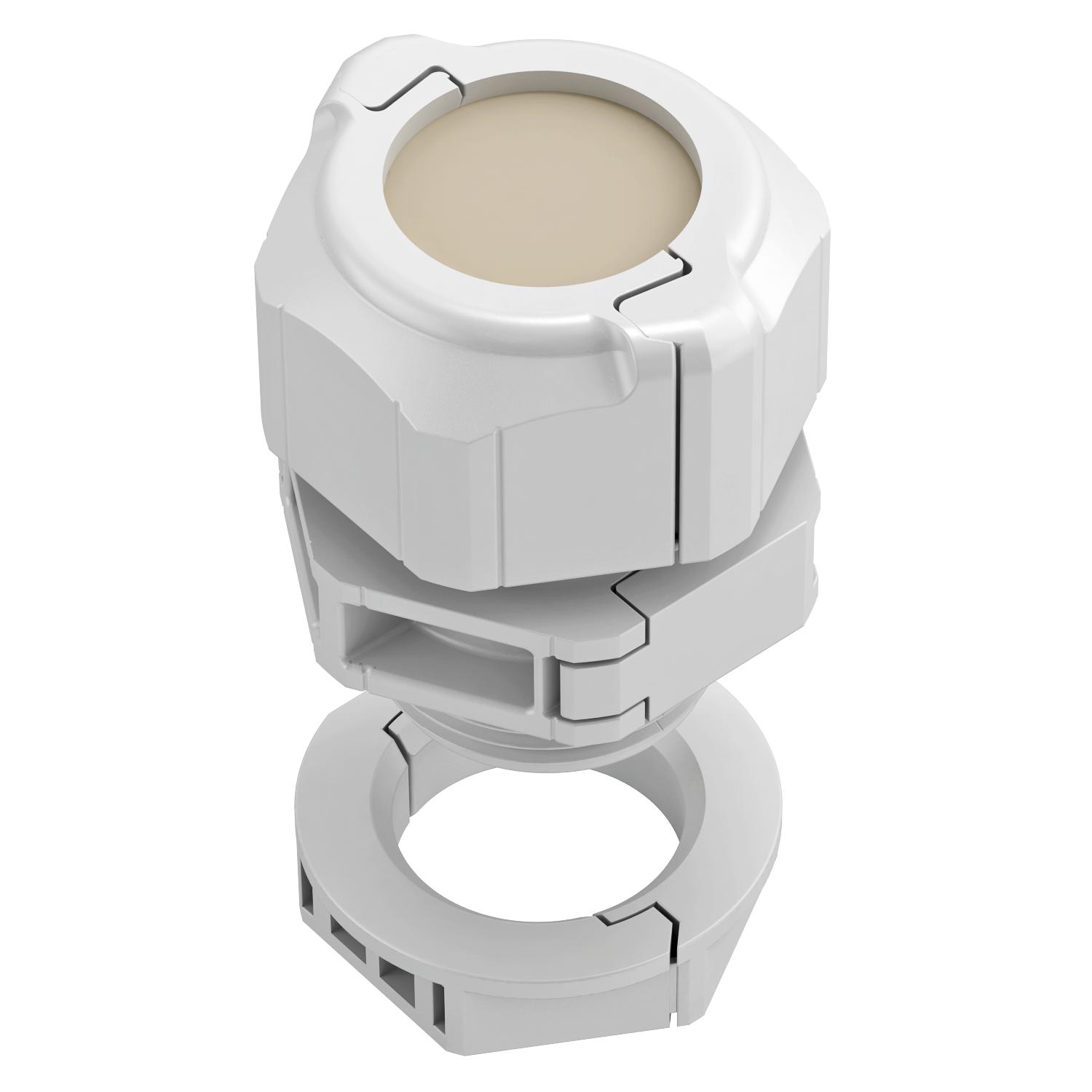

A tömszelence készlet egy közbenső foglalatból, egy kalapos anyából és a tömítésből áll, az összepattintható ellenanya természetesen szintén a szállítási terjedelem részét képezi.
A zárt kivitelű tömítőbetét lehetővé teszi egyedi furat(ok) készítését igény szerinti átmérővel. A terpesztő fogó, melynek segítségével a tömítőbetét kinyitható, ideális segédeszköz a szerelésnél. Használatával az egyes kábelek elhelyezése egyszerű és gyors.
-
- Műszaki adatok
-
Műszaki adatok

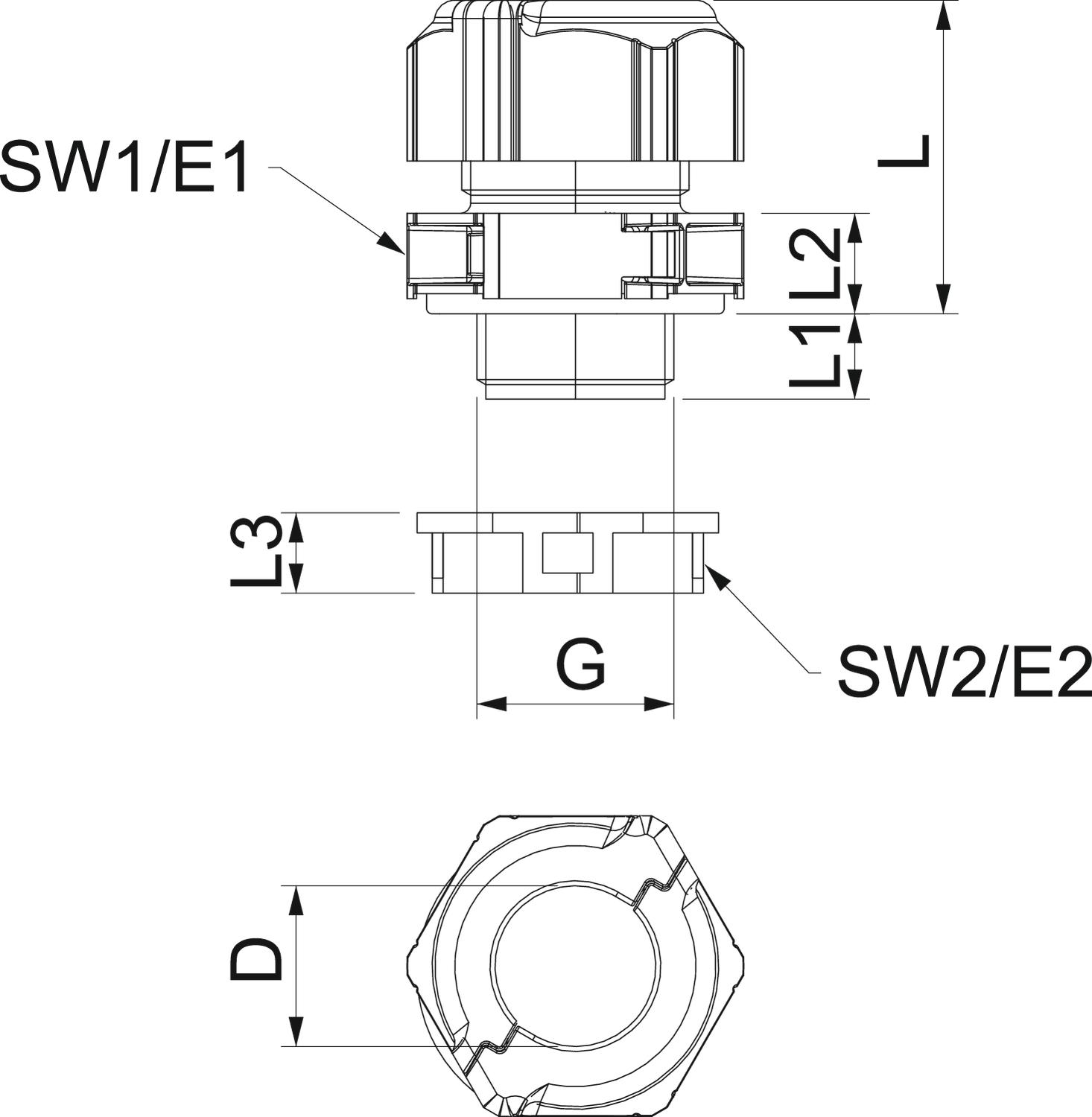

A tömítés fajtája Tömítőgyűrű Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -20 °C Anyag polikarbonát CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1045 kg CO₂e / 1 Darab Csavarmenet típusa metrikus D méret 16 mm E1 méret (mm) 33,5 mm E2 méret 29 mm Ellenanyával igen G méret M20x1,5 mm Hajlítás elleni védelem nem Halogénmentes igen Hossz 30 mm Húzás-tehermentesítési lehetőség nem Instabil nyomaték 2 Nm Kivitel egyenes Kulcsnyílás 30 Kulcsnyílás 1 30 mm Kulcsnyílás 2 27 mm L max. 30,5 mm L méret 30 mm L min. 24,5 mm L1 méret 10 mm L2 méret 8,5 mm L3 méret 8 mm lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 40 mm Menet M20 x 1,5 Menet névleges mérete 20 Menetemelkedés 1,5 mm Menethossz 10 mm Méret M20 Összepattintható tömszelence igen Porrobbanásveszélyes zónákhoz nélkül Robbanásveszélyes alkalmazásokhoz nem Robbanásveszélyes zónához nélkül robbanásveszélyes zónához nélkül Szélesség 29 mm Szín világosszürke Tömítőbetét, több kábelhez nem Tömszelence lapos kábelhez nem Ütésálló igen Üvegszállal erősített nem Védettség IP67 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat V-TEC TB20 / 2024940 , 0.12MB , pdfEU megfelelőségi nyilatkozat EU megfelelőségi nyilatkozat ,REACH Megfelelőségi nyilatkozat V-TEC TB20 / 2024940 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat V-TEC TB20 / 2024940 , 0.12MB , pdfSzerelési útmutató V-TEC TB20 , 1.36MB , pdf
