Nehéz kivitelű rácsos kábeltálca, SGR 55 G

Rend. szám 6005472 | EAN-kód 4012196397785

3000 mm
55 mm
6 mm
nem
Termékleírás
Termékleírás

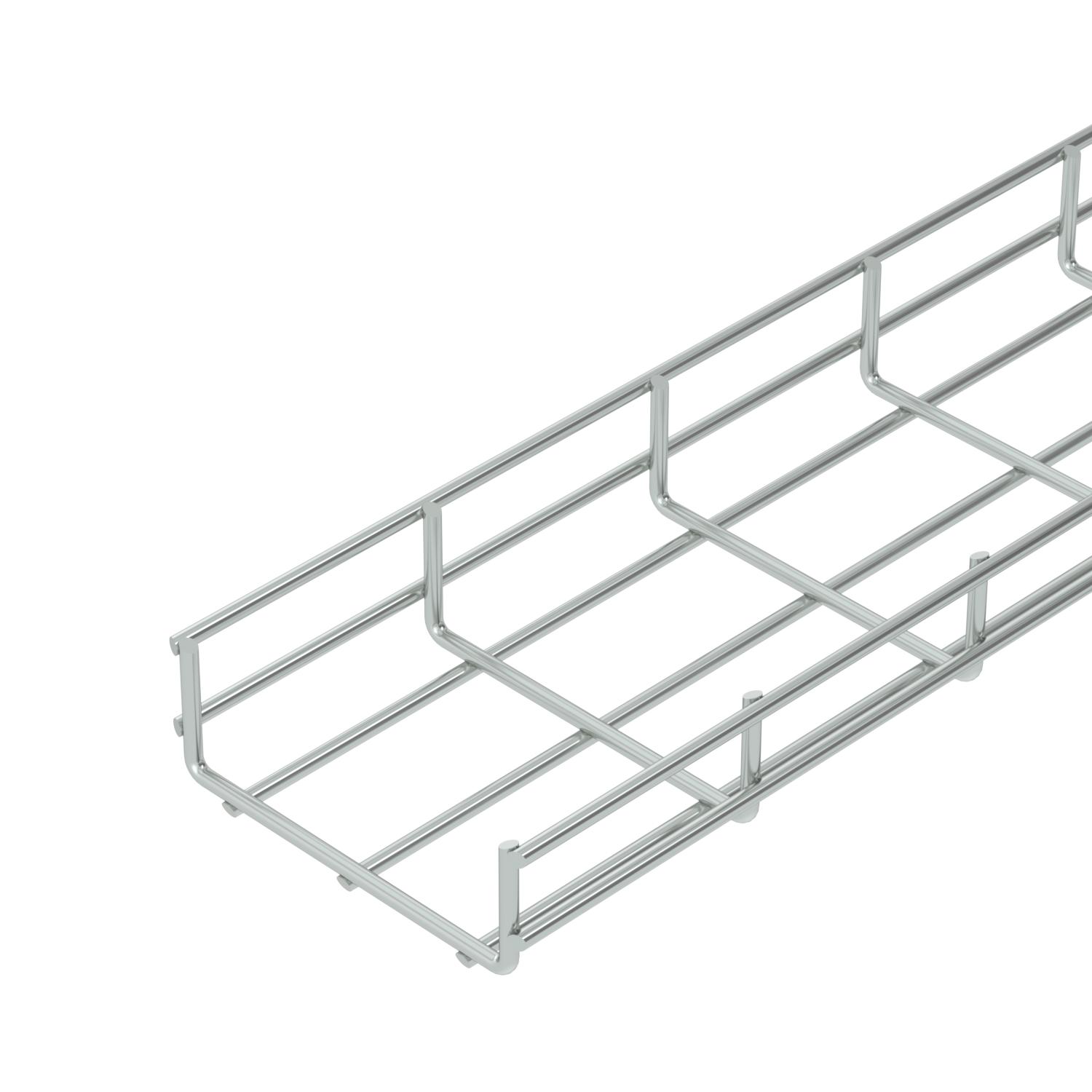

Ponthegesztett acélhuzalból készült, 55 mm oldalmagasságú rácsos kábeltálca.
Mágneses árnyékoló csillapítás fedél nélkül 15 dB, fedéllel 25 dB.
  • Mágneses árnyékoló csillapítás
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • rácsos kábeltálca, 55 mm oldalmagasságú
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer csavarozott
B méret 150 mm
CO₂-lábnyom (GWP) bölcsőtől a kapuig 3,8649 kg CO₂e / 1 Méter
Felület galvanikusan horganyzott
Hasznos keresztmetszet 6300 mm²
Hasznos keresztmetszet 63 cm²
hossz 3000 mm
Huzalátmérő 6 mm
Magasság 55 mm
Magasság 2,17 in

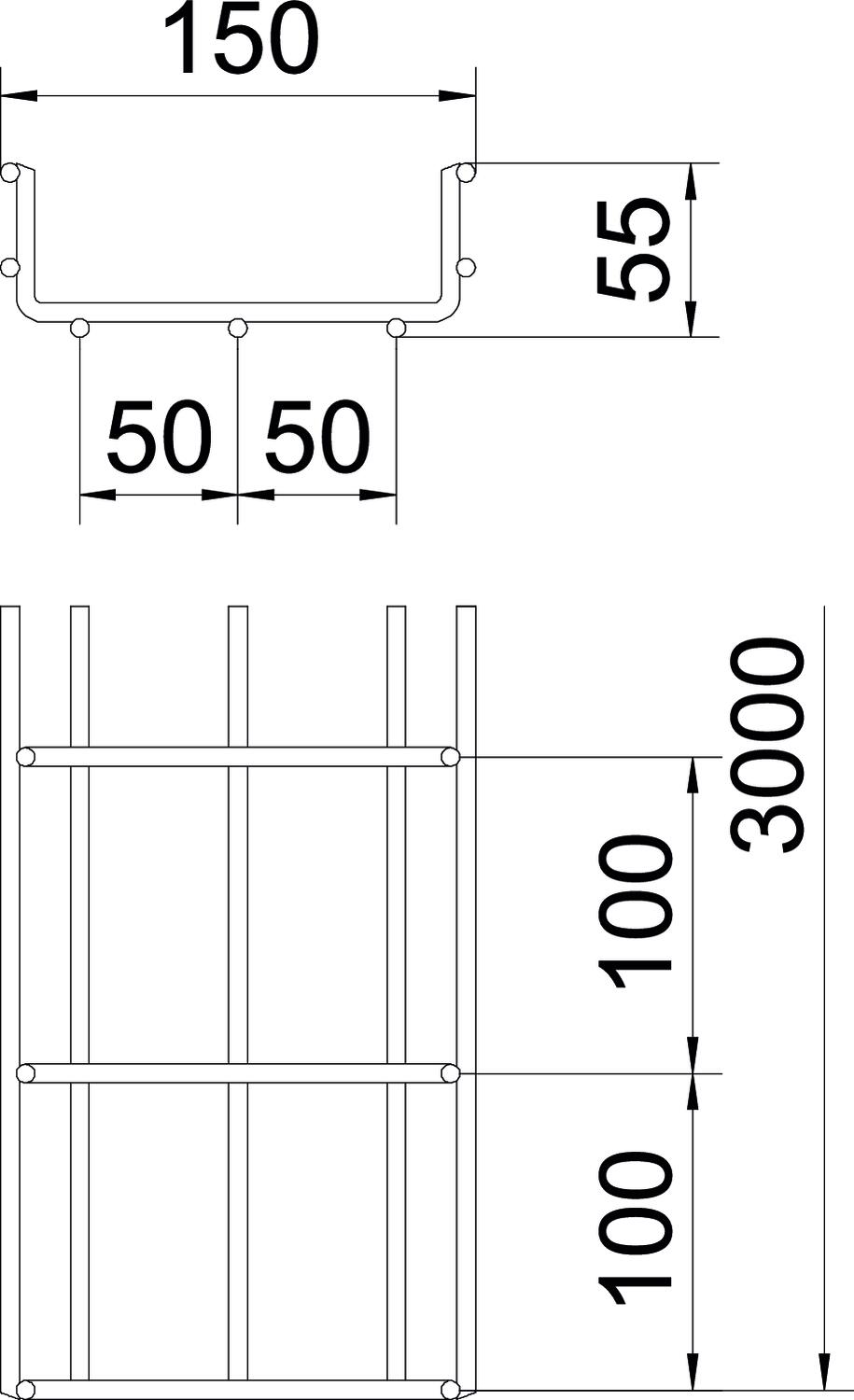

Méret 55x150x3000
Nagyfesztávú kivitel nem
Összekötők kivitele összekötő nélkül
Profilalak U-idom
Rozsdamentes acél, maratott nem
szélesség 150 mm
szélesség 5,91 in
Szín cink
Támaszköz 1,0 m 2 kN/m
Támaszköz 1,5 m 1,15 kN/m
Támaszköz 2,0 m 0,75 kN/m
Támaszköz 3,0 m 0,4 kN/m
Terhelésteszt típusa az IEC 61537 szerint II. típus
Tűzálló kábelrendszerek – nem

Műszaki adatok

SGR 55 típusú rácsos kábeltálca terhelési diagramja

SGR 55 típusú rácsos kábeltálca terhelési diagramja
  • Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
  • Támaszköz m-ben Támaszköz m-ben
  • A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén. A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
  • Vizsgálati eljárás terhelési vázlata Vizsgálati eljárás terhelési vázlata
  • Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
  • Pofabehajlási görbe a támaszköztől függően Pofabehajlási görbe a támaszköztől függően
Minden típus

Minden típus

Típus hossz szélesség Magasság Huzalátmérő Hasznos keresztmetszet Tűzálló kábelrendszerek – Rend. szám Mennyiség Legkisebb eladási egység
SGR 55 100 G 3000 mm 100 mm 55 mm 6 mm 40 cm² nem 6005470
3 m
SGR 55 150 G 3000 mm 150 mm 55 mm 6 mm 63 cm² nem 6005472
3 m
SGR 55 200 G 3000 mm 200 mm 55 mm 6 mm 87 cm² nem 6005474
3 m
SGR 55 300 G 3000 mm 300 mm 55 mm 6 mm 129 cm² nem 6005476
3 m
SGR 55 400 G 3000 mm 400 mm 55 mm 6 mm 175 cm² nem 6005478
3 m
SGR 55 500 G 3000 mm 500 mm 55 mm 6 mm 220 cm² nem 6005480
3 m
SGR 55 600 G 3000 mm 600 mm 55 mm 6 mm 265 cm² nem 6005482
3 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Toldásponti összekötő Toldásponti összekötő GUV 6 G 6016572
20 Darab
Fedél forgóretesz nélkül Fedél forgóretesz nélkül DRLU 150 FS 6052153
3 m

Szerelési segédanyagok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Válaszfal 45 FS Válaszfal 45 FS TSG 45 FS 6062033
3 m
Fedélrögzítő-kapocs, univerzális Fedélrögzítő-kapocs, univerzális DKU A2 6065600
20 Darab
Kábel kilépő lemez Kábel kilépő lemez KAB GR FS 6220139
10 Darab
