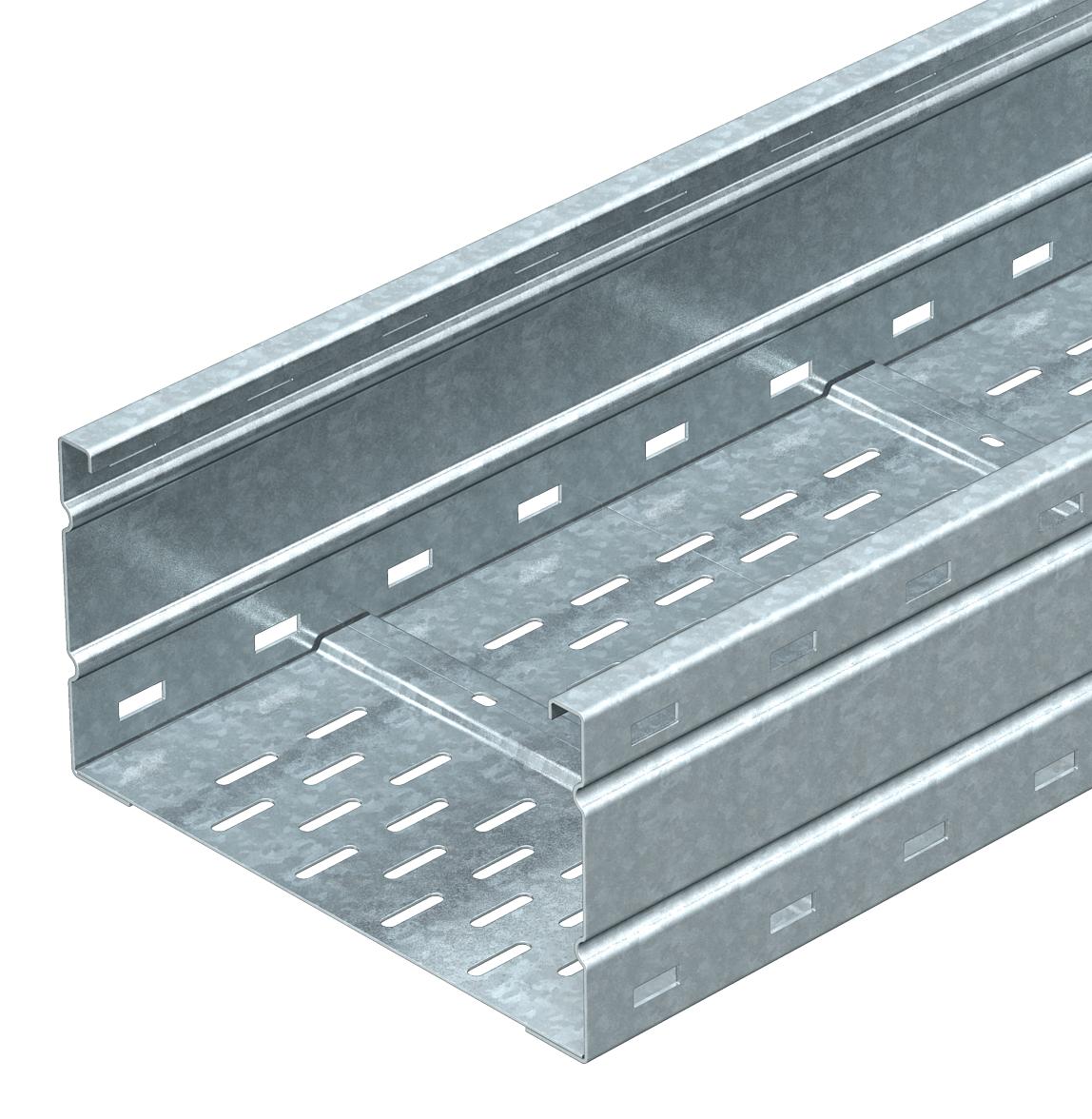

Nagyfesztávú kábeltálca, WKSG 160 FS

Rend. szám 6098501 | EAN-kód 4012196334810

nem
6000 mm
2 mm
Termékleírás
Termékleírás
WKSG 160 = nagyfesztávú, perforált kábeltálca; oldalmagasság: 160 mm
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.

A tálcák toldásához szükséges WRV 160 típusú összekötőket minden esetben külön kell megrendelni.

  • Mágneses árnyékoló csillapítás
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • UKCA Megfelelőségi nyilatkozat
  • Nagyfesztávú kábeltálca, 160 mm oldalmagasságú
  • Környezetvédelmi terméknyilatkozat, (EPD)
  • CO₂-lábnyom (PCF)
Műszaki adatok

Műszaki adatok

Anyag acél
Az összekötő fajtája, kábeltartó-rendszer csavarozott
Felület szalaghorganyzott
Hasznos hosszúság 6000 mm
Hasznos keresztmetszet 30200 mm²
Hasznos keresztmetszet 302 cm²
Lemezvastagság 2 mm
Mágneses árnyékoló csillapítás fedél nélkül 20 dB
Mágneses árnyékoló csillapítás fedéllel 50 dB
Méret 160 x 200
Méret 160x200x6000
Nagyfesztávú kivitel igen
Oldalperforálás igen
Összekötők kivitele összekötő nélkül
Rozsdamentes acél, maratott nem
Szerelőfurat az alján igen
Szín cink
Tűzálló kábelrendszerek – nem

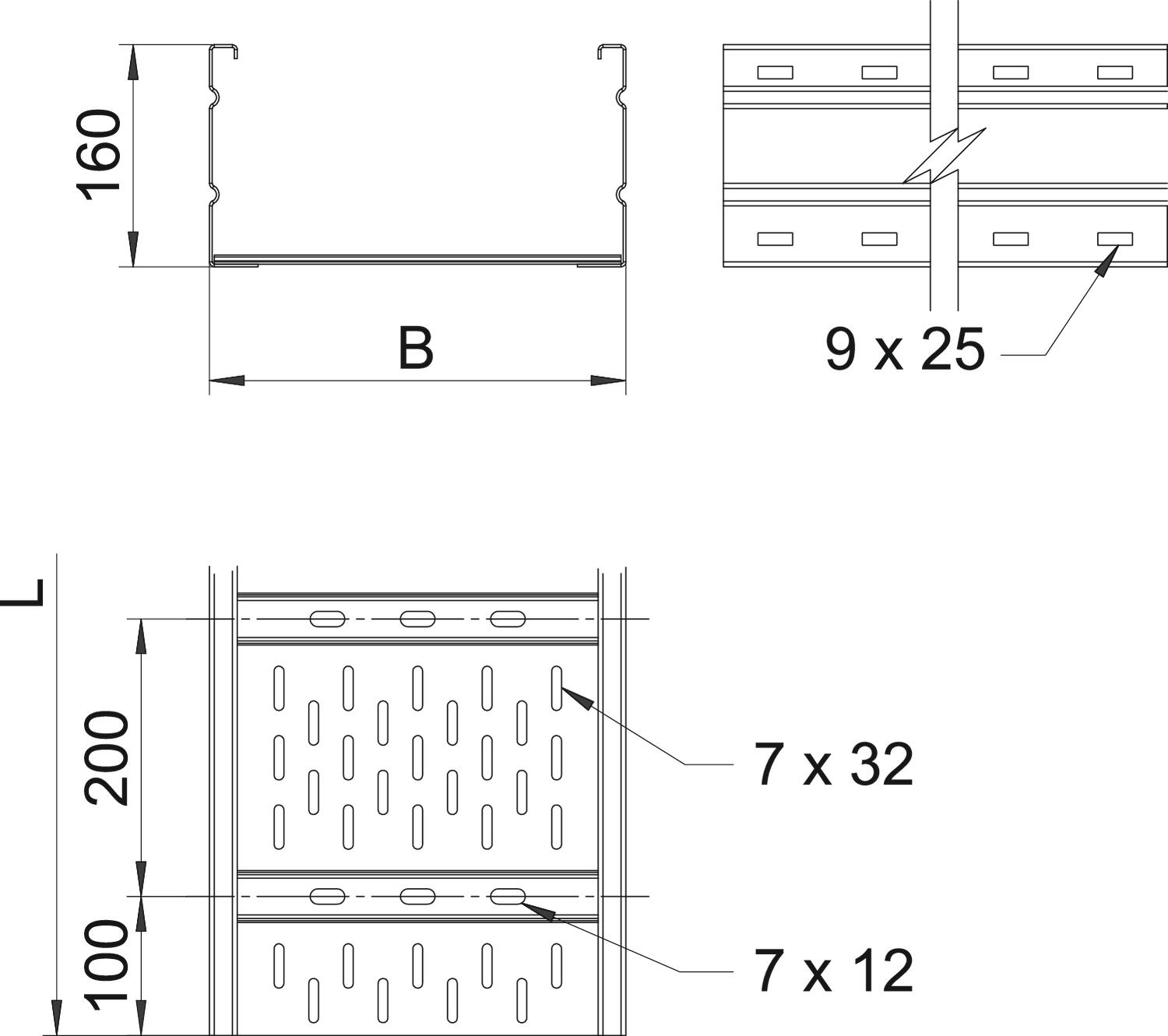

Méretek

B méret 200 mm
Hossz 6000 mm
L méret 6000 mm
Magasság 160 mm
Szélesség 200 mm

Terhelések

Támaszköz 3,0 m 2,9 kN/m
Támaszköz 3,5 m 2,59 kN/m
Támaszköz 4,0 m 2,3 kN/m
Támaszköz 4,5 m 2,04 kN/m
Támaszköz 6,0 m 1,4 kN/m
Támaszköz 7,0 m 1 kN/m
Támaszköz 8,0 m 0,7 kN/m
Támasztáv 5,0 m 1,8 kN/m

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig 20,3878 kg CO2e / 1 Méter
CO₂ Footprint (GWP) 20,3878 kg CO₂e
Declared Unit (LCA) méter
Declared Unit Quantity (LCA) 1

Műszaki adatok

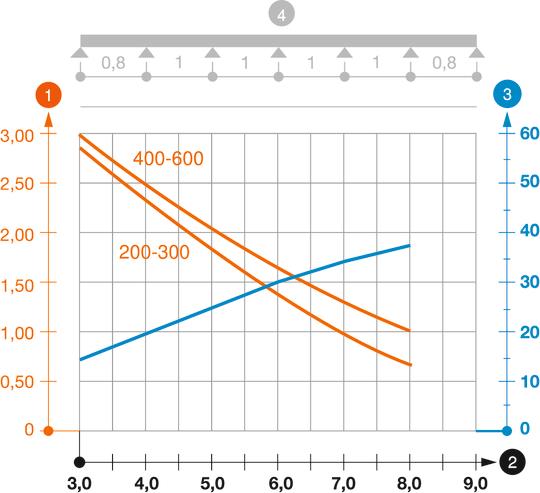

WKSG 160 típusú nagyfesztávú kábeltálca terhelési diagramja

WKSG 160 típusú nagyfesztávú kábeltálca terhelési diagramja
Minden típus

Minden típus

Típus Tűzálló kábelrendszerek – Hossz Szélesség Lemezvastagság Rend. szám Mennyiség Legkisebb eladási egység
WKSG 162 FS nem 6000 mm 200 mm 2 mm 6098501
6 m

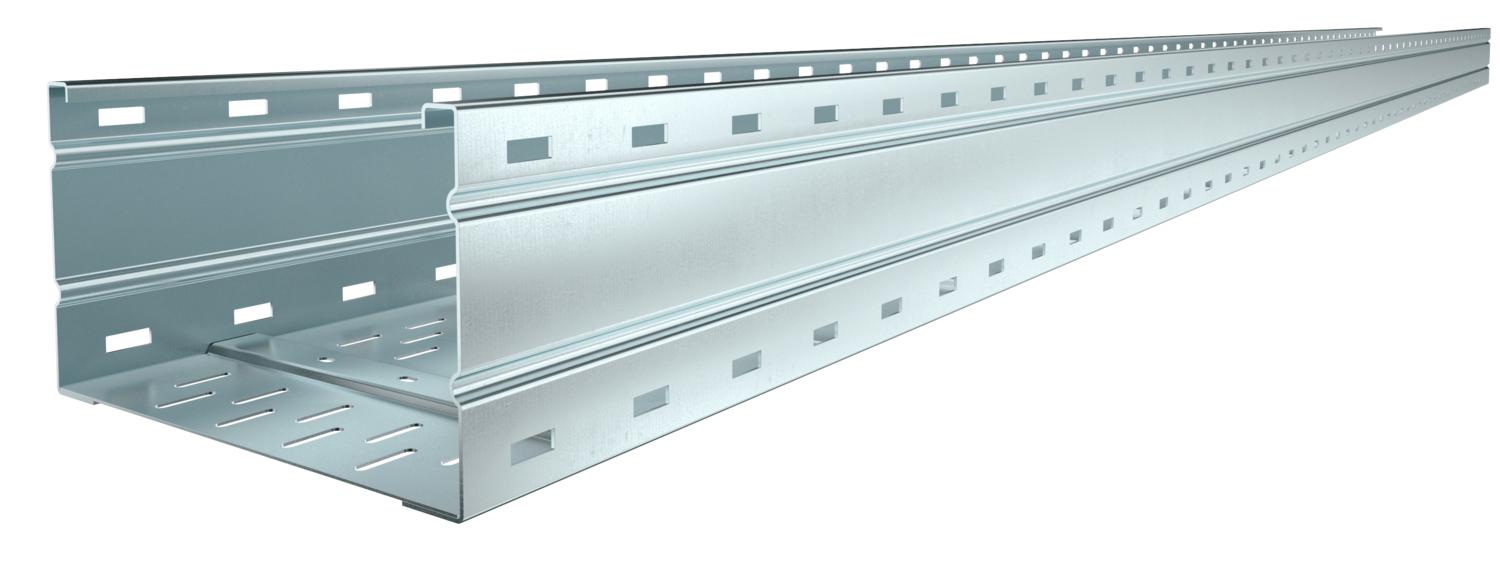

WKSG 163 FS nem 6000 mm 300 mm 2 mm 6098505
6 m
WKSG 164 FS nem 6000 mm 400 mm 2 mm 6098509
6 m
WKSG 165 FS nem 6000 mm 500 mm 2 mm 6098513
6 m
WKSG 166 FS nem 6000 mm 600 mm 2 mm 6098517
6 m
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

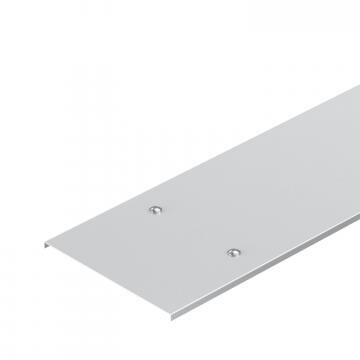

Fedél forgóretesszel Fedél forgóretesszel WDRL 1116 20 FS 6227422
3 m

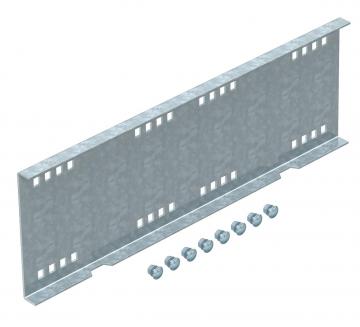

Hosszanti összekötő Hosszanti összekötő WRVL 160 FS 6227708
2 Darab
Sarokösszekötő Sarokösszekötő WRWVK 160 FS 6227832
2 Darab
45°-os belső sarokösszekötő, FS 45°-os belső sarokösszekötő, FS WRWV 160 I FS 6227902
1 Darab
45°-os sarokösszekötő, vízszintes, külső oldalon, 160 FS 45°-os sarokösszekötő, vízszintes, külső oldalon, 160 FS WRWV 160 A FS 6227856
1 Darab

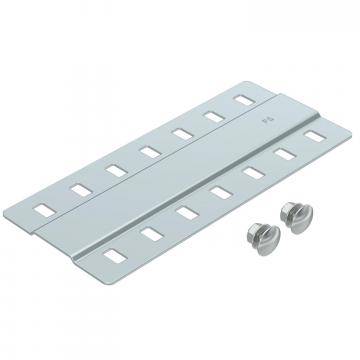

Toldásponti takarólemez Toldásponti takarólemez SSLB 200 FS 7070213
20 Darab
Csuklós összekötő Csuklós összekötő WRGV 160 FS 6227953
2 Darab

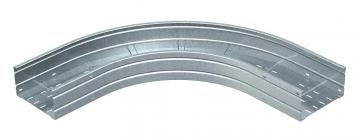

90°-os sarokidom, 160 FS 90°-os sarokidom, 160 FS WRB 90 162 FS 6098703
1 Darab

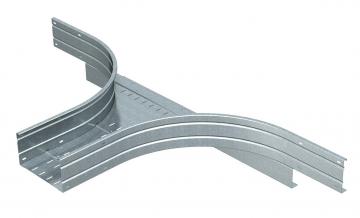

Beépíthető leágazóidom, 160 FS Beépíthető leágazóidom, 160 FS WRAA 162 FS 6098800
1 Darab

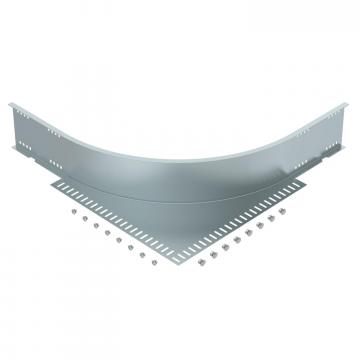

Sarokelem, 160 FS Sarokelem, 160 FS WEAS 160 FS 6098860
1 Darab
Válaszfal, 110 FS Válaszfal, 110 FS TSG 110 FS 6062122
3 m
