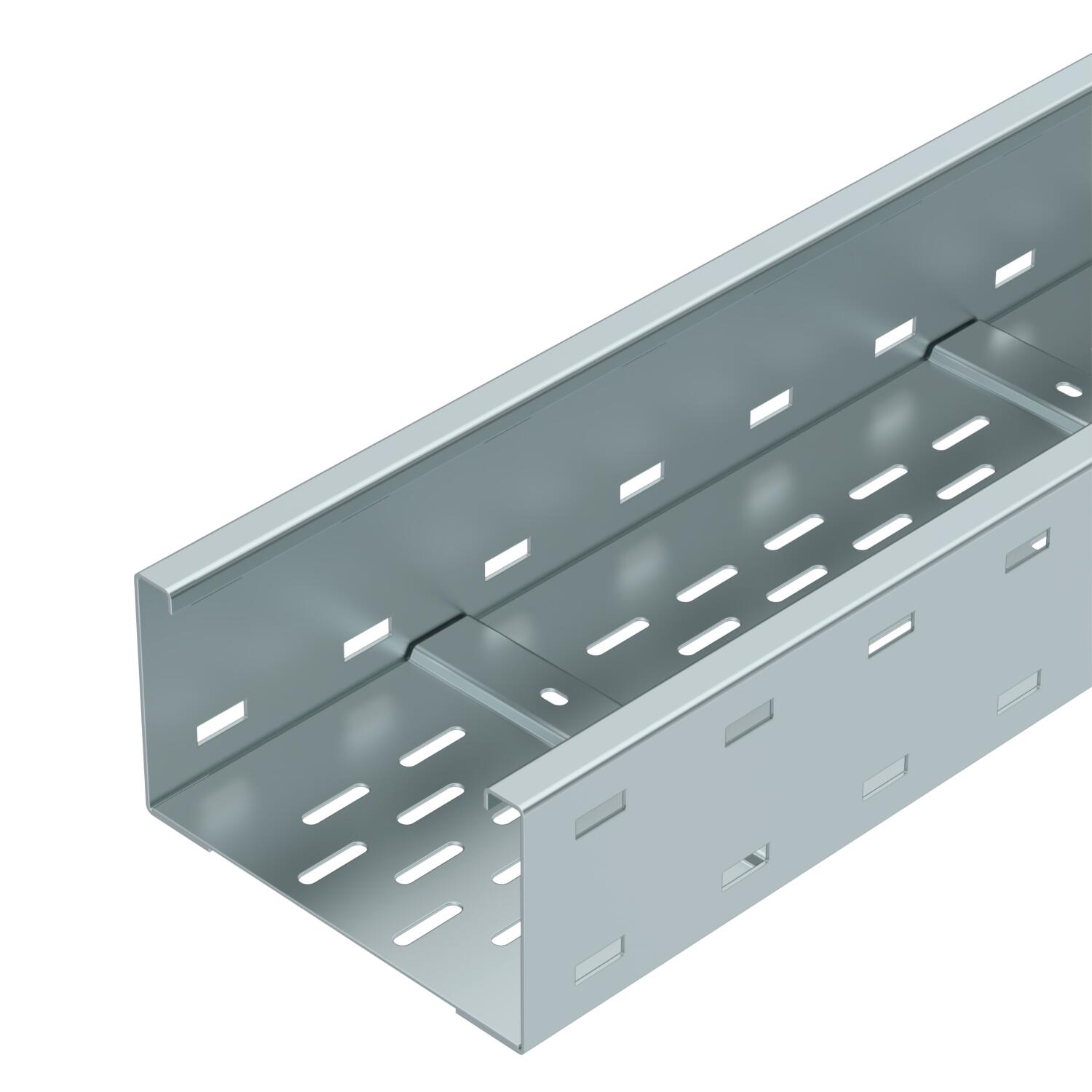

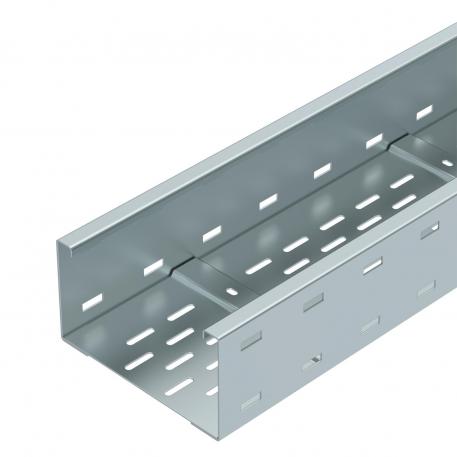

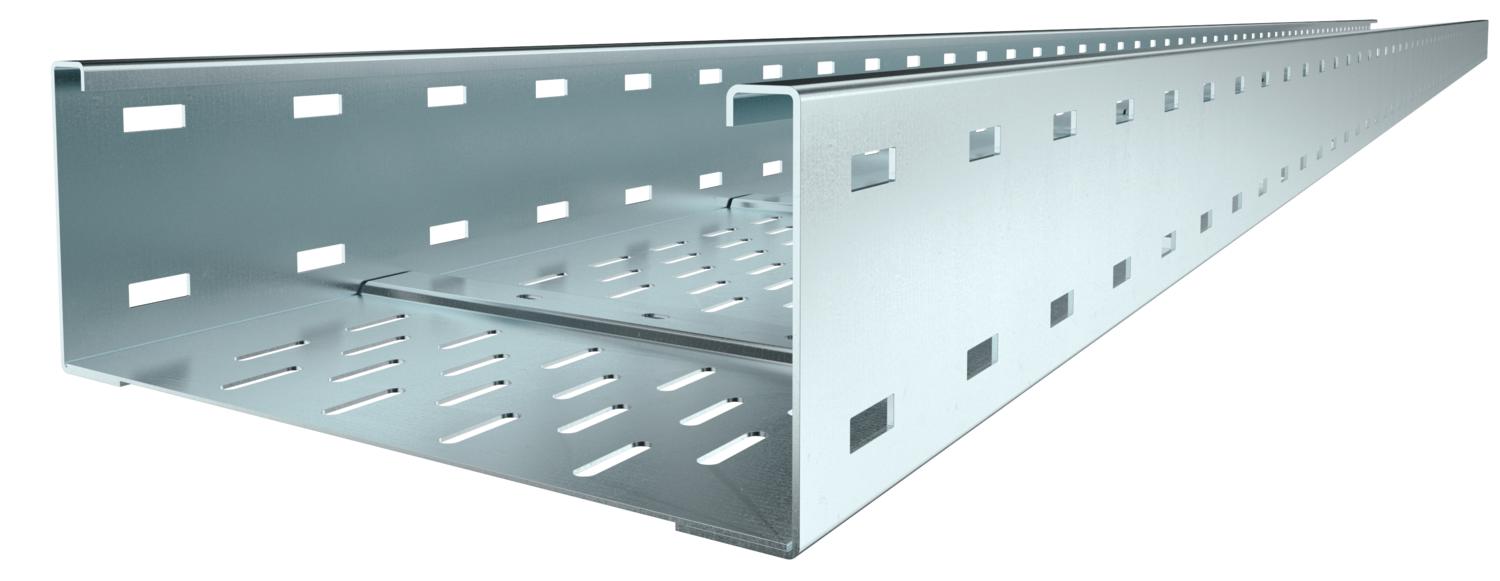

Nagyfesztávú kábeltálca, WKSG 110 FS
Rend. szám 6098111 | EAN-kód 4012196351435
- Termékleírás
-
TermékleírásWKSG 110 = nagyfesztávú, perforált kábeltálca; oldalmagasság: 110 mm
Mágneses árnyékolás fedél nélkül 20 dB, fedéllel 50 dB.
A tálcák toldásához szükséges WRVL 110 típusú összekötőket minden esetben külön kell megrendelni.
-
- Műszaki adatok
-
Műszaki adatok

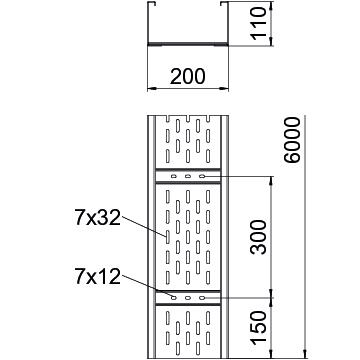

Anyag acél Az összekötő fajtája, kábeltartó-rendszer csavarozott B méret 200 mm CO2-lábnyom (GWP) bölcsőtől a kapuig 16,8236 kg CO2e / 1 Méter Felület szalaghorganyzott H méret 10 mm Hasznos hosszúság 6000 mm Hasznos keresztmetszet 202 cm² Hasznos keresztmetszet 20200 mm² Hossz 6000 mm L méret 6000 mm Lemezvastagság 2 mm Magasság 110 mm Mágneses árnyékoló csillapítás fedél nélkül 20 dB Mágneses árnyékoló csillapítás fedéllel 50 dB Méret 200 x 110 Méret 110x200x6000 Nagyfesztávú kivitel igen Oldalperforálás igen Összekötők kivitele összekötő nélkül Rozsdamentes acél, maratott nem Szélesség 200 mm Szerelőfurat az alján igen Szín cink Támaszköz 3,0 m 2,5 kN/m Támaszköz 3,5 m 2,01 kN/m Támaszköz 4,0 m 1,6 kN/m Támaszköz 4,5 m 1,32 kN/m Támaszköz 6,0 m 0,75 kN/m Támaszköz 7,0 m 0,45 kN/m Támaszköz 8,0 m 0,2 kN/m Támasztáv 5,0 m 1,1 kN/m Tűzálló kábelrendszerek – nem Műszaki adatok
WKSG 110 típusú nagyfesztávú kábeltálca terhelési diagramja
-
Megengedett kábeltálca-/kábellétra-terhelés kN/m-ben a szerelő súlya nélkül
-
Támaszköz m-ben
-
A pofalemez behajlása mm-ben, a megengedett (max.) kN/m terhelés esetén.
-
Vizsgálati eljárás terhelési vázlata
-
Terhelési görbe mm-ben megadott kábeltálca/kábellétra-szélességgel
-
Pofabehajlási görbe a támaszköztől függően
-
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység

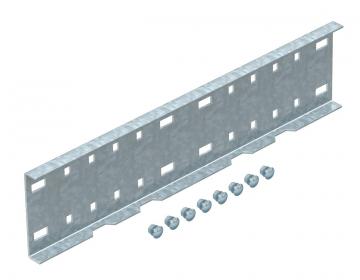

Hosszanti összekötő
WRVL 110 FS 6091164 2 Darab
90°-os sarokidom, 110 FS

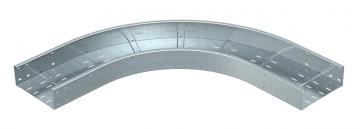

WRB 90 120 FS 6098304 1 Darab
Fedél forgóretesszel
WDRL 1116 20 FS 6227422 3 m
Válaszfal, 85 FS
TSG 85 FS 6062114 3 m
Toldásponti takarólemez
SSLB 200 FS 7070213 20 Darab - Letöltések
-
Szórólap Rápattintható fedél , 2.00MB , pdfKatalógus Kábeltartó rendszerek , 54.52MB , pdfEU megfelelőségi nyilatkozat WKSG 120 FS / 6098111 , 0.12MB , pdfUK megfelelőségi nyilatkozat WKSG 120 FS / 6098111 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat WKSG 120 FS / 6098111 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat WKSG 120 FS / 6098111 , 0.13MB , pdfKörnyezetvédelmi terméknyilatkozat, (EPD) WKSG 120 FS / 6098111 , 1.48MB , pdfJelhasználati engedély UL megfelelőségi tanúsítvány, WKLG 110 160 WKSG 110 160 , 0.26MB , pdfSzerelési útmutató Nagyfesztávú kábeltálcák , 6.87MB , pdf
