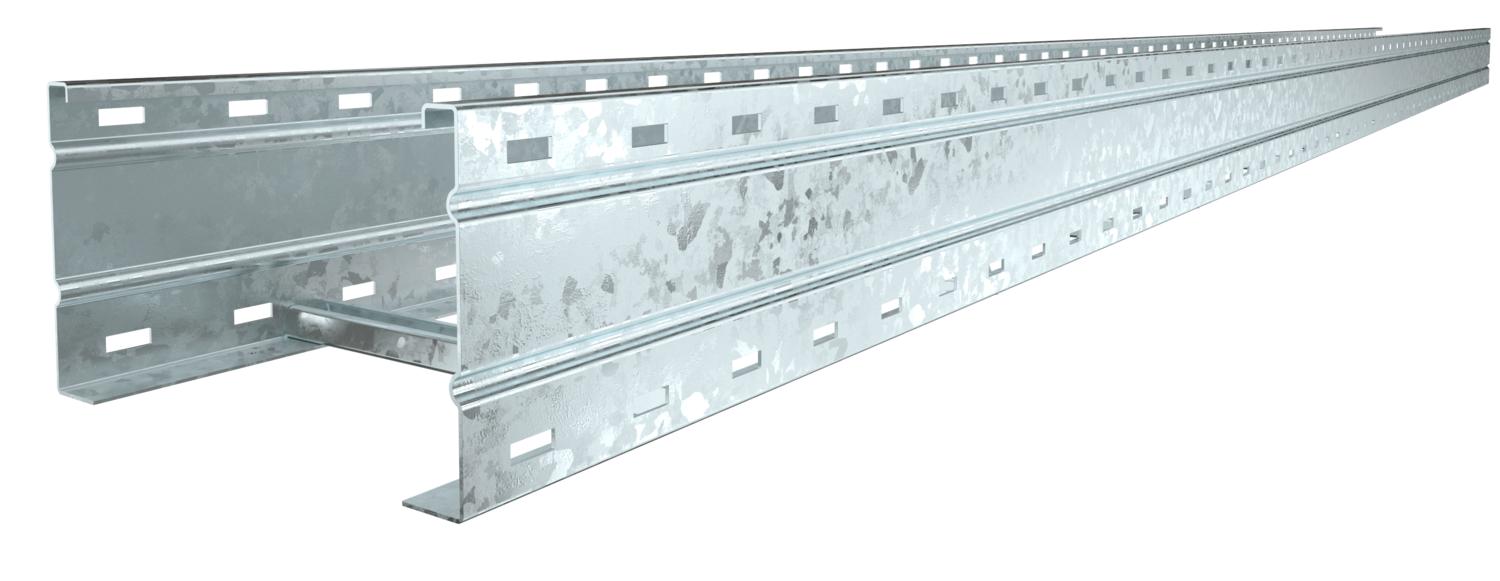

Nagyfesztávú kábellétra, WKLG 160 FT
Rend. szám 6227120 | EAN-kód 4012196169399
- Termékleírás
-
TermékleírásNagyfesztávú kábellétra dombornyomott oldallemezzel, 160 mm-es oldalmagassággal. A kábelek és vezetékek rögzítése 2056-os típusú kengyeles bilinccsel történik.
Mágneses árnyékoló csillapítás fedél nélkül 10 dB, fedéllel 15 dB.
A létrák toldásához szükséges WRVL 160 típusú összekötőket minden esetben külön kell megrendelni.
-
- Műszaki adatok
-
Műszaki adatok
A létrafok rögzítése tömören szegecselve A létrafokok kivitele Profil perforálás nélküli Anyag acél Felület merítetten tűzihorganyzott Hasznos keresztmetszet 282 cm² Hasznos keresztmetszet 28200 mm² Méret 160x200x6000 Méret 160 x 200 Nagyfesztávú kivitel igen Oldalperforálás igen Pofa-lemezvastagság 2 mm Rozsdamentes acél, maratott nem Szín cink Tűzálló kábelrendszerek – nem Méretek
B méret 200 mm Hossz 6000 mm L méret 6000 mm Létrafok távolsága 16,50 Magasság 160 mm Szélesség 200 mm Terhelések
Támaszköz 3,0 m 2,9 kN/m Támaszköz 3,5 m 2,59 kN/m Támaszköz 4,0 m 2,3 kN/m Támaszköz 4,5 m 2,04 kN/m Támaszköz 6,0 m 1,4 kN/m Támaszköz 7,0 m 1 kN/m Támaszköz 8,0 m 0,7 kN/m Támasztáv 5,0 m 1,8 kN/m CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 16,6798 kg CO2e / 1 Méter CO₂ Footprint (GWP) 16,6798 kg CO₂e Declared Unit (LCA) méter Declared Unit Quantity (LCA) 1 Műszaki adatok
WKLG 160 típusú nagyfesztávú kábellétra terhelési diagramja
- Minden típus
-
Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Fedél forgóretesszel
WDRL 1116 20 DD 6227600 3 m
Hosszanti összekötő
WRVL 160 FT 6227716 2 Darab
Sarokösszekötő, A2
WRWVK 160 A2 6227836 2 Darab
45°-os belső sarokösszekötő, FT
WRWV 160 I FT 6227910 1 Darab
45°-os sarokösszekötő, külső oldalon, 160 FT
WRWV 160 A FT 6227864 1 Darab
Csuklós összekötő, FT
WRGV 160 FT 6227961 2 Darab
Válaszfal, 110 DD
TSG 110 DD 6062335 3 m
90°-os sarokidom, 160 FT
WLB 90 162 FT 6229425 1 Darab

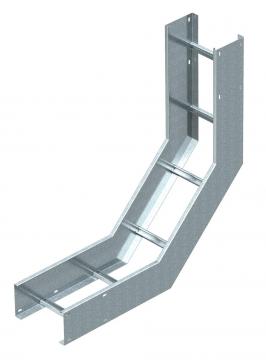

Függőleges sarokidom, 90°, emelkedő, 160 FT
WLBS 90 162 FT 6230423 1 Darab

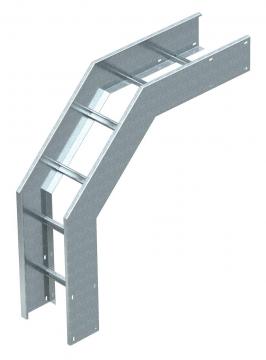

Függőleges sarokidom, 90°, eső, 160 FT
WLBF 90 162 FT 6230725 1 Darab - Letöltések
-
