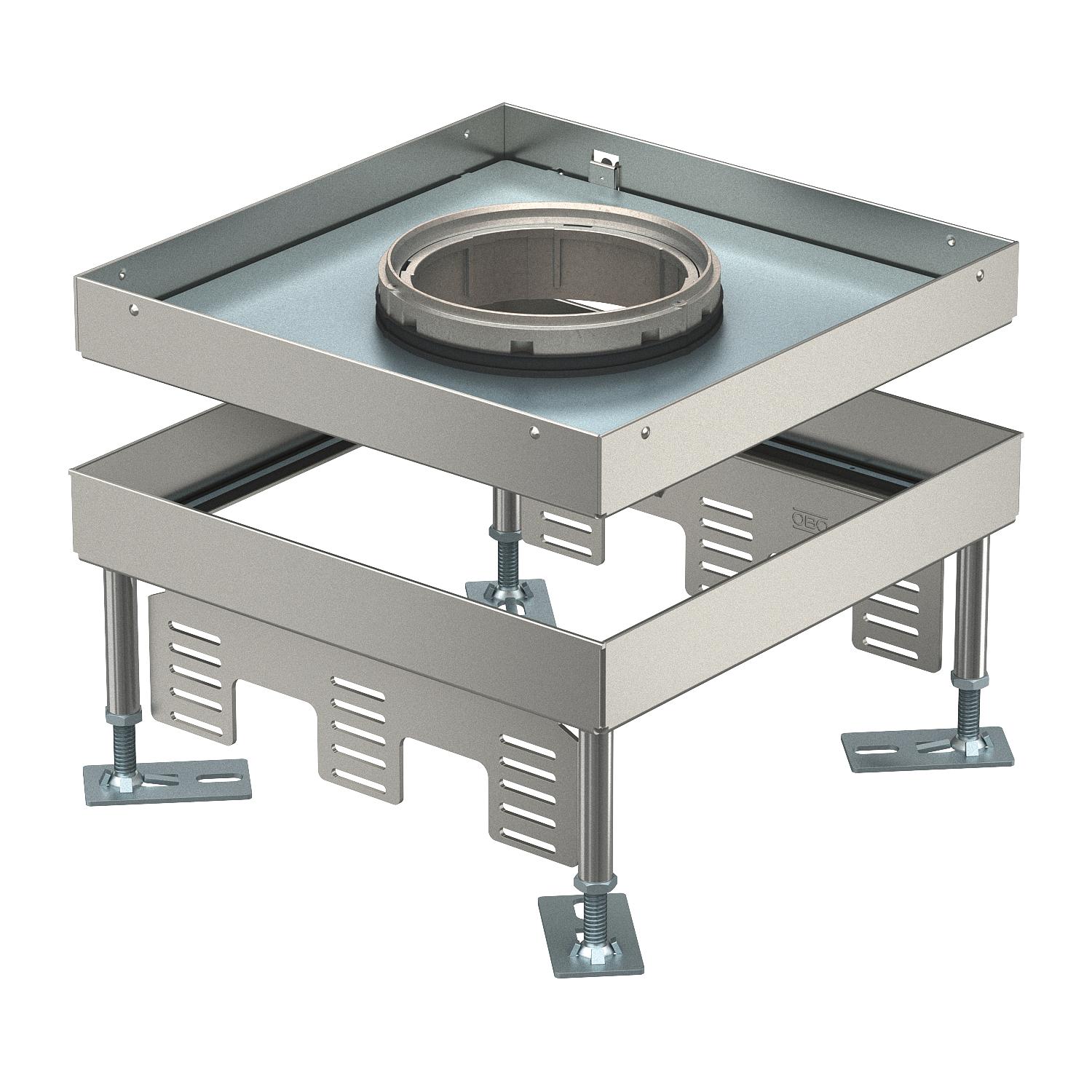

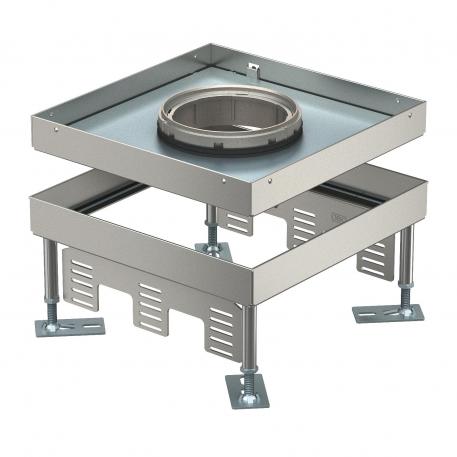

Nagy teherbírású szintezhető kazetta tubusos kivitel RKFNSL, méret 9, nemesacél

Rend. szám 7408940 | EAN-kód 4012197278304

9
IP55
Termékleírás
Termékleírás
Nagy teherbírású szintezhető négyzetes kazetta "tubusos" kivitelben 9-es névleges méretben, szerelőkeretes készülékek csatornarendszerekbe, álpadlóba vagy üreges padlóba történő beépítéséhez, száraz vagy nedves ápolású padlókban, beltéren. 1. terhelési osztály 10 kN-ig.
3 db UT4 univerzális tartó beszereléséhez, 9 db tartókeretes vagy rögzítőkörmös készülékhez vagy 12 Modul 45® készülékhez. 3 db APMT5 fedlappal szerelhető. A tubus nem szállítási tartozék.
Nagy teherbírású szintezhető négyzetes kazetta "tubusos" kivitelben 9-es névleges méretben, szerelőkeretes készülékek csatornarendszerekbe, álpadlóba vagy üreges padlóba történő beépítéséhez, száraz vagy nedves ápolású padlókban, beltéren. 1. terhelési osztály 10 kN-ig.

Nagy teherbírású szintezhető kazetta háromrekeszes 3 db APMT5 fedlappal szerelhető.
  • Elektrotechnikai, elektronikai és számítástechnikai szakmai szövetség, Németország
  • Communautés Européennes, az EK iránymutatásai szerinti megfelelőségi nyilatkozat
  • védettség: IP55
  • CO₂-lábnyom (PCF)
Műszaki adatok

Műszaki adatok

A beépíthető készülékek darabszáma 12
A padlóburkolat vastagsága 21 mm
alkalmas álpadlókhoz igen
alkalmas üreges padlókhoz igen
Anyag rozsdamentes acél
Beépítési hosszúság 244 mm
Beépítési szélesség 244 mm
beépítőrendszer típusa UT4
Beszerelési mélység 110 mm
CO2-lábnyom (GWP) bölcsőtől a kapuig 25,9866 kg CO2e / 1 Darab
h méret 110 mm
Hossz 243 mm
IP védettség nyitott állapotban IP20
IP védettség zárt állapotban IP55
kábelkivezetések száma 1
kábelkivezetős kivitel süllyeszthető tubus
Kivitel Négyzetes
Magasság 110 mm

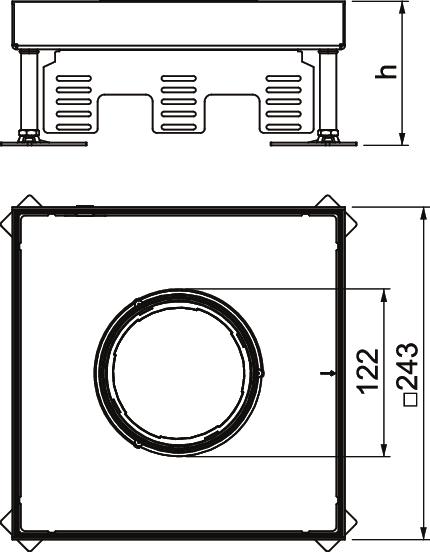

Méret 243x243x105
nagy teherbírású kazetta 10 kN (OBO SL1)
Nagy teherbírású kivitel igen
Néveleges méret szerelvénybeépítő egységhez 9
Padlóápolás nedves
Padlókivágás/szerelőnyílás 244x244
Padlómagasság max. 155 mm
Padlómagasság min. 110 mm
Schutzgrad IK-Code IK10
Szabvány EN 50085-2-2
Szélesség 243 mm
Szerelvénytartók szerelvénykelyhekhez nem
Szétválasztható nem
Szintezési tartomány max. 155 mm
Szintezési tartomány min. 110 mm
univerzális tartók száma 3 x UT4
Zulassungen VDE
Minden típus

Minden típus

Típus Padlómagasság min. Padlómagasság max. A padlóburkolat vastagsága h méret Néveleges méret szerelvénybeépítő egységhez IP védettség zárt állapotban Rend. szám Mennyiség Legkisebb eladási egység
RKFN3 9 V SL1 16 105 mm 150 mm 16 mm 105 mm 9 IP55 7408938
1 Darab
RKFN3 9 V SL1 21 110 mm 155 mm 21 mm 110 mm 9 IP55 7408940
1 Darab
Tartozék

Rendszertartozékok

Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szintezőegység RKNEV2 Szintezőegység RKNEV2 RK NEV2 110 7405815
1 CSE
Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz Tubus telelemezes, fogantyúval, keretes és szintezhető kazettákhoz TUK2 GV 7428140
1 Darab
Szintezhető talp Szintezhető talp SRS 4 7405798
4 Darab
Terrazzo-zsalutest szintezhető kazettához, R9-es névleges méret Terrazzo-zsalutest szintezhető kazettához, R9-es névleges méret SK RK9 7404372
1 Darab
Nagy teherbírású szerelőfedél négyszögletes UZD350 dobozhoz, 9-es névleges méret Nagy teherbírású szerelőfedél négyszögletes UZD350 dobozhoz, 9-es névleges méret DUG 350-3 9SL 7401410
1 Darab
UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm UT4 univerzális tartó, fedlappal, Modul 45® szerelvényhez, rendszerméret 208 mm UT4 45 4 7408727
1 Darab
Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú Tartórendszer adatátviteli és telekommunikációs csatlakozóaljzatokhoz, 208 mm hosszú MTU 3 7407840
1 Darab
