Média oszlop, ISS130130 típus
Rend. szám 6289405 | EAN-kód 4012196770472
- Termékleírás
-

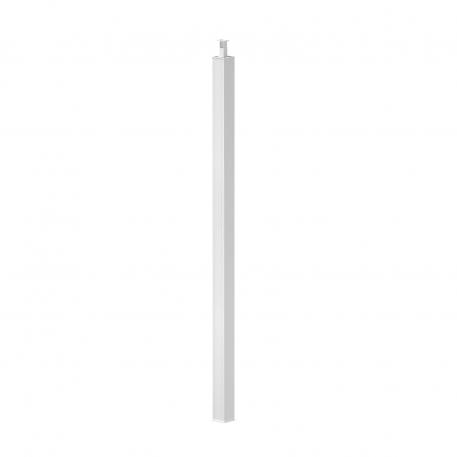

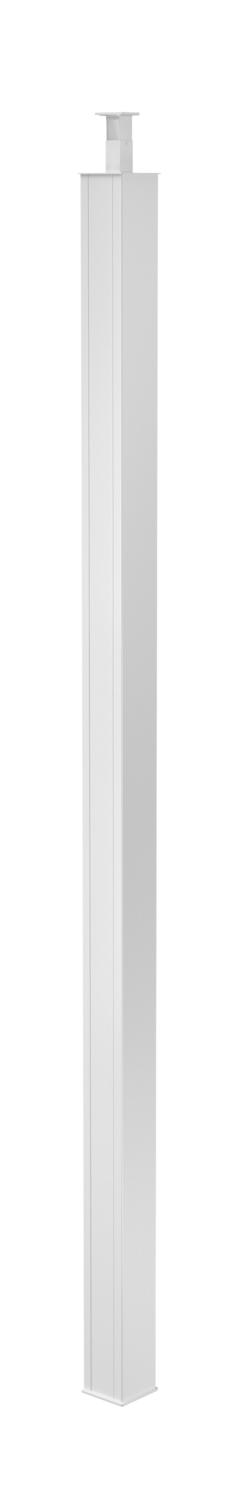

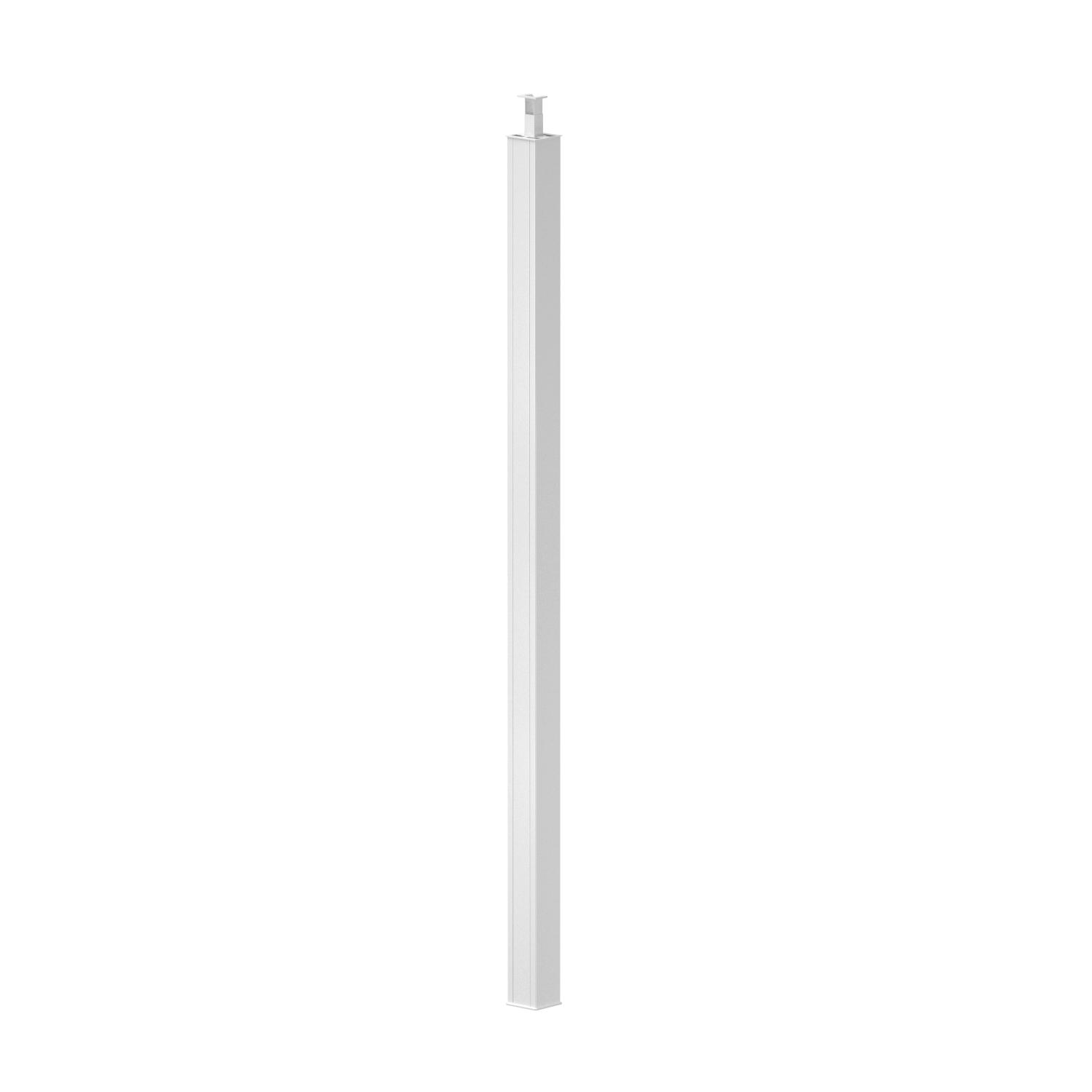

TermékleírásPadló / mennyezet média oszlop alumíniumból (eloxált vagy porszórt bevonattal RAL 9010 szerint) két 76,5 mm-es rendszernyílással a 71GD… sorozat szerelvénybeépítő dobozainak beszereléséhez, vagy kapcsoló és csatlakozó készülékek telepítéséhez.
A média oszlop belső feszítőberendezéssel van felszerelve, amely megfelelő feszítést tesz lehetővé a padló és a mennyezet között. A meghosszabbítható teleszkópnak köszönhetően a befogási tartomány 3015 mm - 4500 mm. A kábeleket és vezetékeket a teleszkópos négyzet alakú csövön keresztül, vagy közvetlenül alulról vagy felülről lehet behelyezni a fő profilba.
A kapcsolóberendezések és a csatlakozóaljzatok beépítési területe a meghosszabbított távcső hosszától függ, de legalább 1 m rendszernyílásonként (a padlótól kezdve).
-
- Műszaki adatok
-
Műszaki adatok

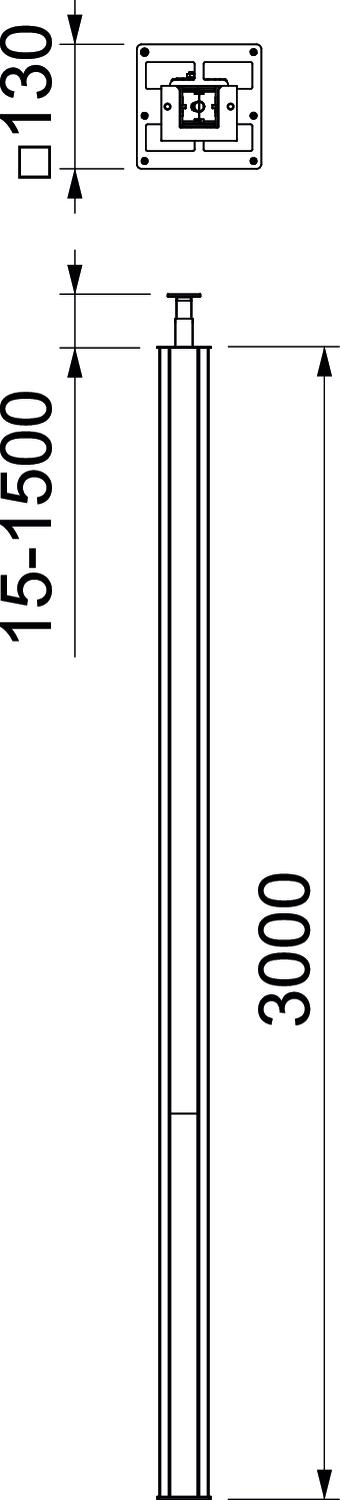

A felhasználható fedelek száma 2 Állítható igen Anyag alumínium CO2-lábnyom (GWP) bölcsőtől a kapuig 142,7296 kg CO2e / 1 Darab előkábelezett nem fedélszélesség 76,5 mm Felület eloxált Folytonos profil igen Halogénmentes igen Helyváltoztató nem Hossz 3000 mm Kábelbevezetés fent/lent Kivitel kétoldalas Magasság 130 mm Magasság-kiegyenlítés max. 1500 mm Magasság-kiegyenlítés min. 15 mm Mennyezeti szerelés igen Méret 3000x130x130 Oszlopforma Négyzetes Oszlopmagasság max. 4500 mm Oszlopmagasság min. 3015 mm Padlóra szerelés igen Rekeszek 2 St. Rögzítési mód befeszíteni Szélesség 130 mm Szín alumínium - Minden típus
-
Rendszertartozékok
Termékek Típus Rend. szám Mennyiség Legkisebb eladási egység
Szerelvénydoboz, egyes, 71GD6
71GD6 6288610 5 Darab
Szerelvénydoboz, kettes, 71GD7-2
71GD7-2 6288608 2 Darab
Védővezető-csatlakozókapocs
8AWR 6288704 10 Darab
Bepattintható kapocs RKV3V
RKV3V 6288700 20 Darab

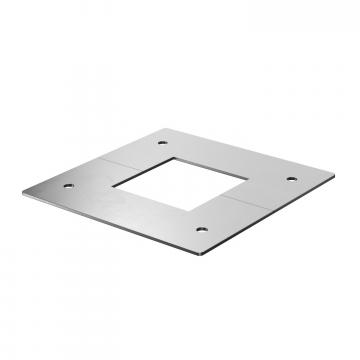

Mennyezeti panel teleszkóphoz
DBT130130WA 6286821 1 Darab

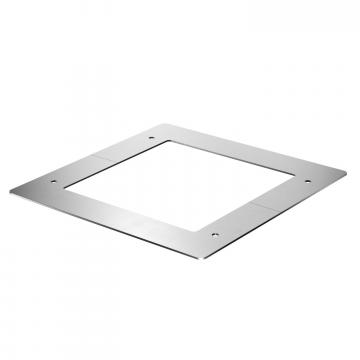

Mennyezeti takarólemez média oszlopokhoz
DBP130130WA 6286826 1 Darab

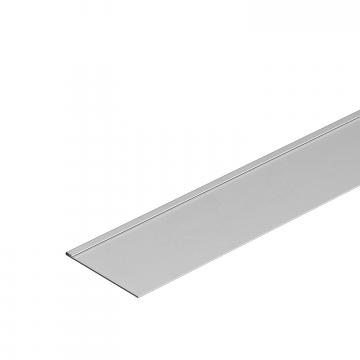

Válaszfal
TW130130 6286835 1 m

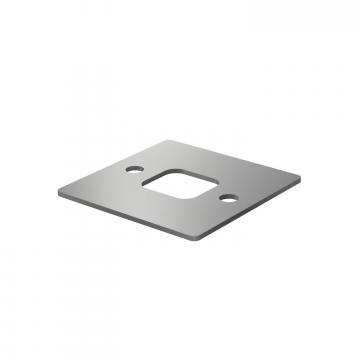

gumialátét
ISSGU130130 6286839 1 Darab - Letöltések
-
Katalógus Beépítési rendszerek , 28.45MB , pdfEU megfelelőségi nyilatkozat ISS130130EL / 6289405 , 0.12MB , pdfUK megfelelőségi nyilatkozat ISS130130EL / 6289405 , 0.09MB , pdfSzerelési útmutató Szerelési útmutató, ISS130130 , 0.31MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
