MCD 50-B/3 elosztódobozba szerelve 3 | 255 | IP54

MCD 50-B/3 elosztódobozba szerelve

Rend. szám 5096874 | EAN-kód 4012195362029

Rend. szám / Típus	5096874 / MCD 50-B 3-VG

A pólusok kivitele	3

Max. tartós feszültség, AC	255 V

Védettség	IP54

Termékleírás

Termékleírás

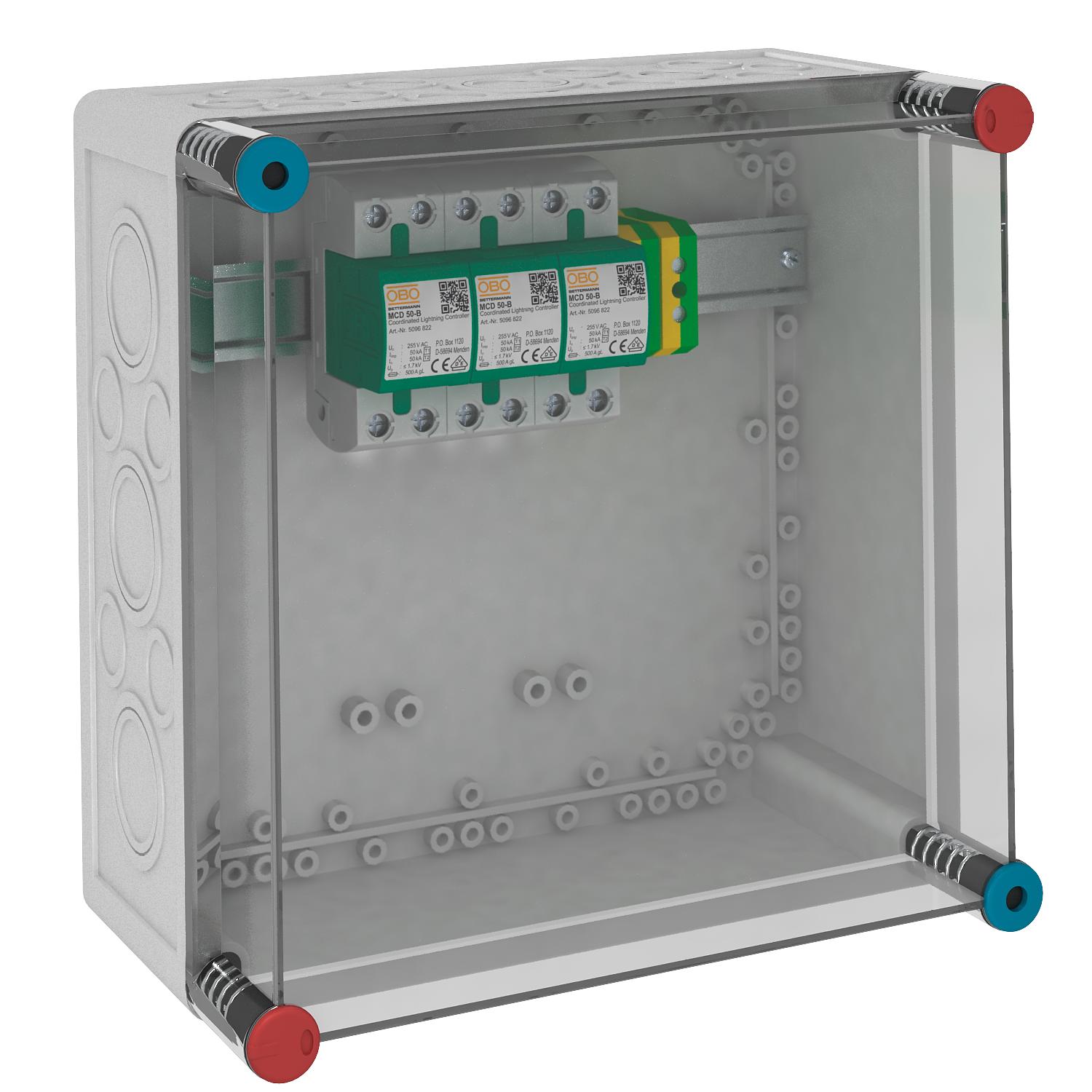

IP65 védettségű házban előszerelt SPD TN-C hálózatokban történő használatra.

VG...: Túlfeszültség-védelmi rendszermegoldás, az MSZ EN 61643-11 szerinti T1+T2. típusú SPD-kből.

• LightningController MC 50-B, IP65 védettségű műanyag házba szerelve, a ház plombálható
• Levezetőképesség 150 kA (10/350 µs), 50 kA (10/350) pólusonként, BET-bevizsgálás
• Védelmi szint < 1,7 kV
• Tokozott, ívkifúvás-mentes szikraközök
• TN-C-hálózatokhoz

Alkalmazási terület: ipari rendszerekben, és I-IV villámvédelmi fokozatú LPL-el ellátott épületekben.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
Alkalmazási hőmérséklet-tartomány max.	85 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Hálózattípus	TN-C
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
LPZ	0→2
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	500 A
Méret	255V
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	50 kA

Névleges üzemi áram (Be - és kimenő csatlakozó)	125 A
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	előszerelt a házban
Távjelzés	igen
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP54
Villámáram (10/350) [összes]	150 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Zárlati szilárdság	10 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	10 kA

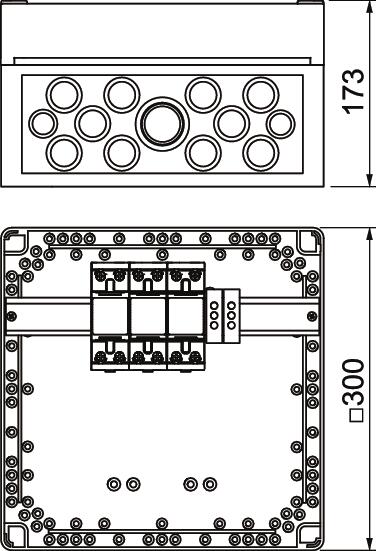

Méretek

Hossz	300 mm
Magasság	170 mm

Szélesség	300 mm

Kapcsolási rajz

Levezetőképesség (8/20 μs) [összes]	150 kA
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²

Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	6,7355 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	6,7355 kg CO₂e
