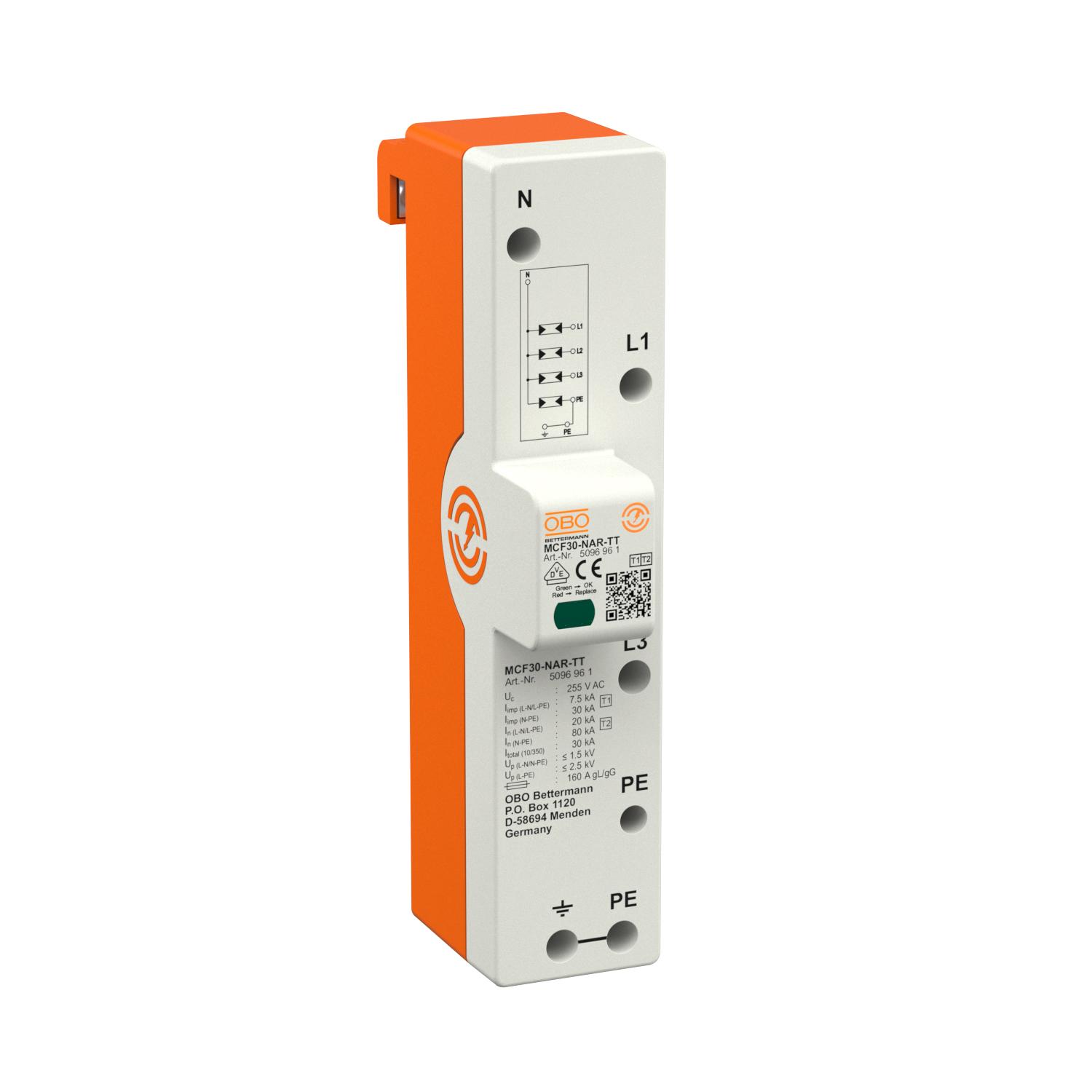

TermékleírásT1 + T2. típusú SPD, 40 mm-es gyűjtősínre történő szerelés, TN-S- és TT-rendszerek
• Védelmi feszültségszint <1,5 kV a végberendezés védelme érdekében
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Akár 30 kA (10/350) 3+NPE villámáram levezetőképességgel
• Megfelel a VDE 0100-534 (IEC 60364-5-53) szerinti követelményeknek
• Zárlati áram megszakítóképesség 50 kA-ig, max. 160 A gL/gG előtét-biztosítók
• Méretlen oldali beépítésre alkalmas, a hálózati engedélyes engedélyével
Alkalmazás: szabadvezetékes betáplálással ellátott épületekben.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház anyaga túlfeszültség-védelmi alkatrészek számára PA UL 94 V-0 A pólusok kivitele 3+N/PE Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Engedélyek VDE Forgatónyomaték 3,5 Nm Hálózattípus TN-S, TT Hálózattípus TN igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Jelzés a készüléken optikai Kivitel 3+NPE Legmagasabb tartós feszültség (L-N) 255 V Legmagasabb tartós feszültség (N-PE) 255 V Max. hálózatoldali túláramvédelem 160 A Max. tartós feszültség, AC 255 V Maximális előtétbiztosító 160 A Maximális levezetőképesség (8/20 μs) 50 kA Maximális levezetőképesség (8/20 μs) [L-N] 50 kA Maximális levezetőképesség (8/20 μs) [N-PE] 100 kA Méret 255V MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 80 kA Névleges levezetőképesség (8/20 µs) 20 kA Névleges levezetőképesség (8/20 µs) [L-N] 20 kA Páratartalom max. 95 % Páratartalom min. 5 % SPD az IEC EN 61643-1 szerint I+II. osztály Szerelési mód Gyűjtősín 40 mm Távjelzés nem TOV-feszültség [L-N] – „fail safe mode” - 120 min 442 V TOV-feszültség [L-N]– „withstand mode” - 5 s 440 V TOV-feszültség [N-PE] – „withstand mode” - 200 ms 1200 V Utánfolyó áram megszakító képesség (eff) [N-PE] 0,1 kA Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Válaszidő <100 ns Védelmi feszültségszint [L-N] ≤1,5 Védettség IP20 Villámáram (10/350) [összes] 30 kA Villámáram levezetőképesség (10/350 μs) 7,5 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff Méretek

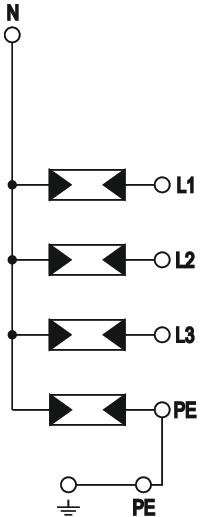

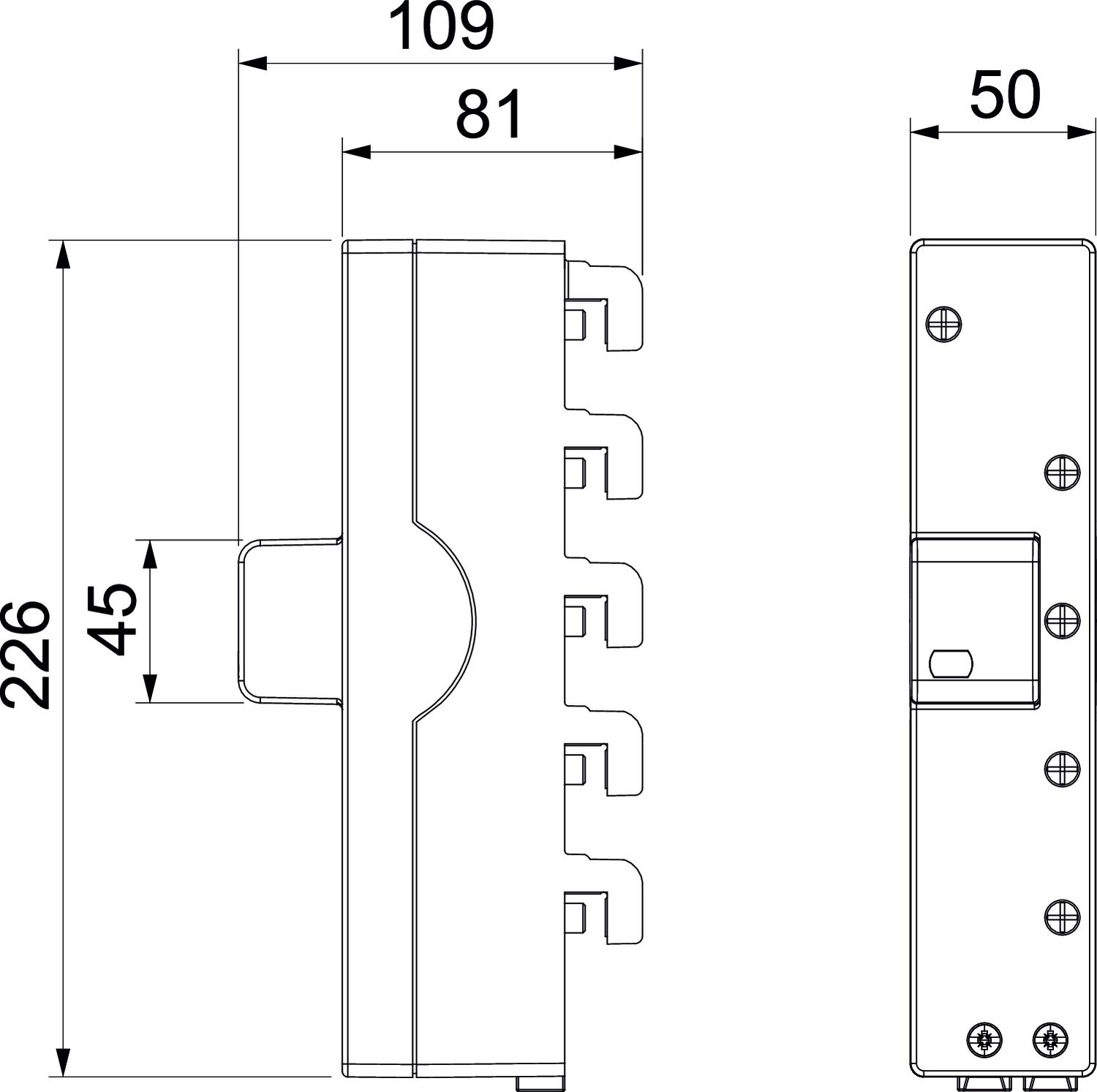

Hossz 226 mm Magasság 109 mm Szélesség 50 mm Kapcsolási rajz
Hajlékony vezető keresztmetszete (finomhuzalos) max. 35 mm² Hajlékony vezető keresztmetszete (finomhuzalos) max. 2 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 10 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 7 AWG Levezetőképesség (8/20 μs) [összes] 80 kA Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 7 AWG Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 mm² Védelmi feszültségszint [L-PE] 2,5 kV CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 5,6578 kg CO2e / 1 Darab CO₂ Footprint (GWP) 5,6578 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
