LightningController - MCF100-NAR-TT 3+N/PE | 25 | nem | 255 | IP20

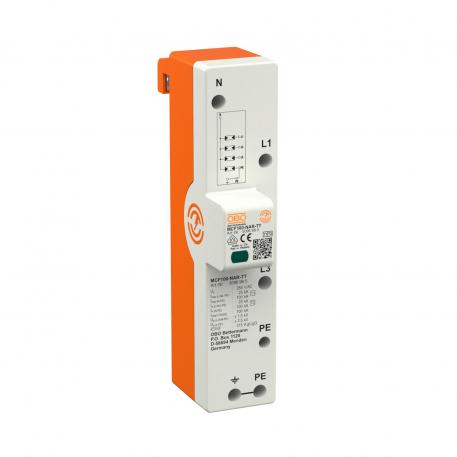

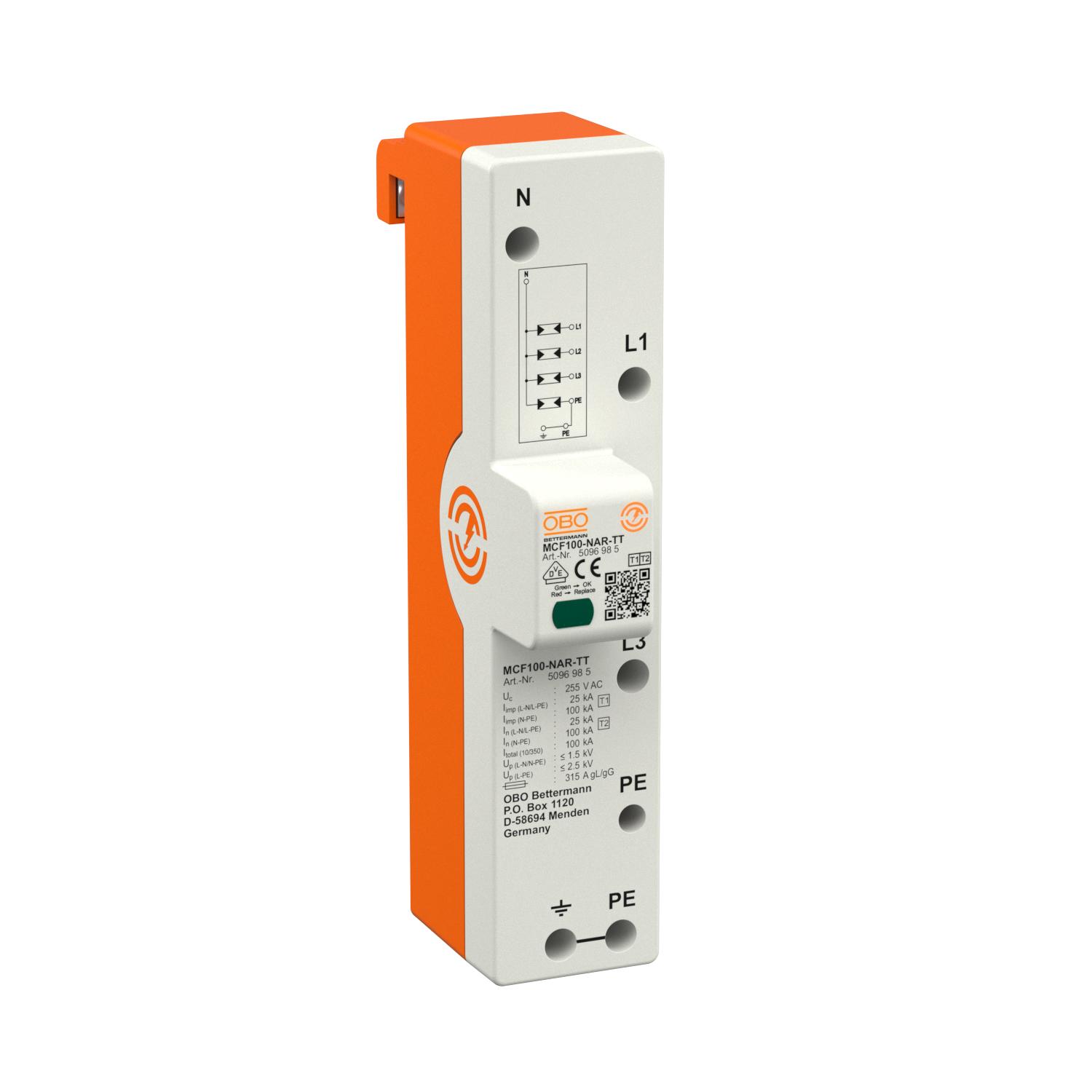

LightningController - MCF100-NAR-TT

Rend. szám 5096985 | EAN-kód 4012196608744

Rend. szám / Típus

A pólusok kivitele	3+N/PE

Villámáram levezetőképesség (10/350 μs)	25 kA

Távjelzés

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1 + T2. típusú SPD, 40 mm-es gyűjtősínre történő szerelés, TN-S- és TT-rendszerek

• Védelmi feszültségszint <1,5 kV a végberendezés védelme érdekében
• Villámvédelmi potenciálkiegyenlítés az MSZ EN 62305 szerint
• Akár 100 kA (10/350) villámáram-levezetőképességgel 3+NPE
• Megfelel az MSZ HD 60364-5-534 szerinti követelményeknek
• 50 kA zárlati áram megszakítóképesség, max. 315 A gL/gG előtét-biztosítók
• Szikraközös technológia

Alkalmazás: villámvédelemmel vagy szabadvezetékes betáplálással ellátott épületekben.

Műszaki adatok

Műszaki adatok

A készülékház anyaga túlfeszültség-védelmi alkatrészek számára	PA UL 94 V-0
A pólusok kivitele	3+N/PE
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Engedélyek	VDE
Forgatónyomaték	3,5 Nm
Hálózattípus	TN-S, TT
Hálózattípus TN	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen
Jelzés a készüléken	optikai
Kivitel	3+NPE
Legmagasabb tartós feszültség (L-N)	255 V
Legmagasabb tartós feszültség (N-PE)	255 V
Max. hálózatoldali túláramvédelem	315 A
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	315 A
Maximális levezetőképesség (8/20 μs)	50 kA
Maximális levezetőképesség (8/20 μs) [L-N]	50 kA
Maximális levezetőképesség (8/20 μs) [N-PE]	100 kA
Méret	255V

MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs) [N-PE]	100 kA
Névleges levezetőképesség (8/20 µs)	25 kA
Névleges levezetőképesség (8/20 µs) [L-N]	25 kA
Páratartalom max.	95 %
Páratartalom min.	5 %
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szerelési mód	Gyűjtősín 40 mm
Távjelzés	nem
TOV-feszültség [L-N] – „fail safe mode” - 120 min	442 V
TOV-feszültség [L-N]– „withstand mode” - 5 s	440 V
TOV-feszültség [N-PE] – „withstand mode” - 200 ms	1200 V
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,5
Védettség	IP20
Villámáram (10/350) [összes]	100 kA
Villámáram levezetőképesség (10/350 μs)	25 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	50 kA eff

Méretek

Hossz	226 mm
Magasság	109 mm

Szélesség	50 mm

Kapcsolási rajz

Hajlékony vezető keresztmetszete (finomhuzalos) max.	35 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	2 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	10 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	7 AWG
Levezetőképesség (8/20 μs) [összes]	100 kA

Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	7 AWG
Védelmi feszültségszint [L-PE]	2,5 kV

CO₂-lábnyom (Product Carbon Footprint)

A CO2-érték meghatározásának időpontja	2025-05-14T00:00:00.000+0200
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,7198 kg CO2e / 1 Darab
CO₂ Footprint (GWP)	5,7198 kg CO₂e
