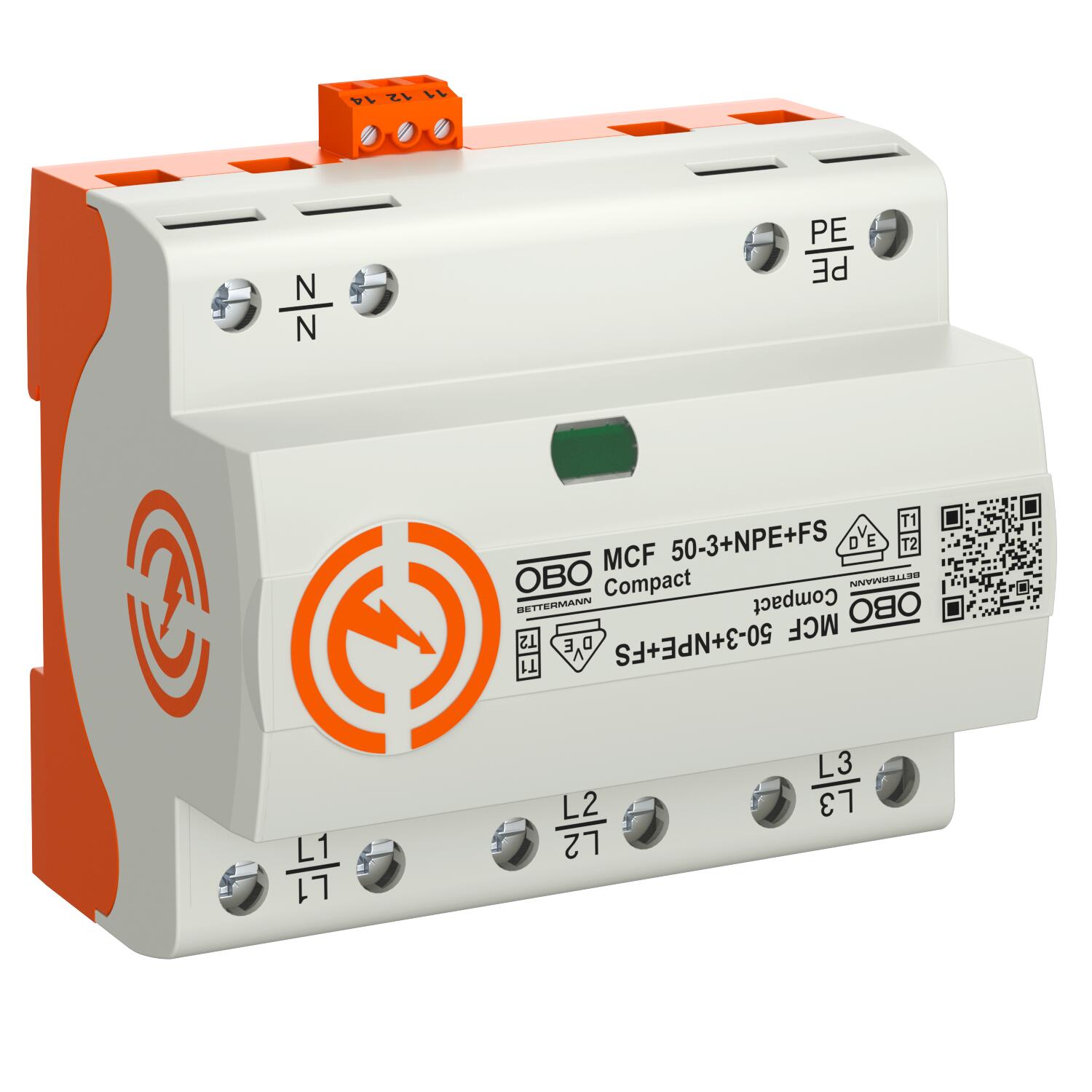

LightningController Compact - MCF50
Rend. szám 5096979 | EAN-kód 4012197477028
- Termékleírás
-
TermékleírásCombination arrester, lightning current and surge protection arrester type 1+2+3
• Protection level < 2.5 kV
• For lightning protection equipotential bonding according to VDE 0185-305 (IEC 62305)
• Lightning current arresting capacity 50 kA (10/350) 3+NPE
• Follow current quenching rating Ifi 50 kA, arrester pre-fuse up to 315 A gL/gG
• Complies with the requirements for the use in the pre-meter area according to VDE-AR-N 4100
• Encapsulated non-extinguishing spark gap arrester for the application in distributor housings.
Application: industrial plants and buildings with external lightning protection of the classes III to IV.
Compact protective device
-

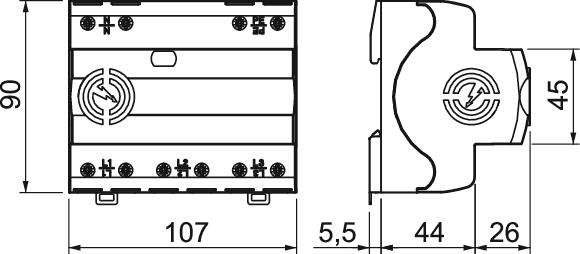

- Műszaki adatok
-
Műszaki adatok
A készülékház anyaga túlfeszültség-védelmi alkatrészek számára PA UL 94 V-0 A pólusok kivitele 3+N/PE Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C FM-érintkezők Váltó érintkező FM-kapcsok csatlakozási keresztmetszete max. 16 AWG FM-kapcsok csatlakozási keresztmetszete max. 1,5 mm² FM-kapcsok csatlakozási keresztmetszete min. 28 AWG FM-kapcsok csatlakozási keresztmetszete min. 0,5 mm² Forgatónyomaték 5 Nm Hajlékony vezető keresztmetszete (finomhuzalos) max. 3 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 25 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 16 AWG Hajlékony vezető keresztmetszete (finomhuzalos) min. 1,5 mm² Hálózattípus TN-S, TT Hálózattípus TN igen Hálózattípus TN-C nem Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Hossz 90 mm Jelzés a készüléken optikai Kapcsolási teljesítmény AC 250V/ 1,5A Kapcsolási teljesítmény DC 250V/ 0,1A Legmagasabb tartós feszültség (L-N) 255 V Legmagasabb tartós feszültség (N-PE) 255 V Levezetőképesség (8/20 μs) [összes] 50 kA Magasság 70 mm Max. hálózatoldali túláramvédelem 315 A Max. tartós feszültség, AC 255 V Maximális előtétbiztosító 315 A Maximális levezetőképesség (8/20 μs) 50 kA Maximális levezetőképesség (8/20 μs) [L-N] 50 kA Maximális levezetőképesség (8/20 μs) [N-PE] 100 kA Méret 255V Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 1,5 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 16 AWG MSZ EN 61643-11 szerinti SPD Type 1+2+3 Névleges feszültség AC (50 / 60 Hz) 230 V Névleges levezetőképesség (8/20 µs) [N-PE] 100 kA Névleges levezetőképesség (8/20 µs) 35 kA Névleges levezetőképesség (8/20 µs) [L-N] 35 kA Páratartalom max. 95 % Páratartalom min. 5 % Pólusszám 4 SPD az IEC EN 61643-1 szerint I+II. osztály SPD az UL 1449 szerint 4. típus Szélesség 107 mm Szerelési mód Kalapsín 35 mm Távjelzés igen TOV-feszültség [L-N] – „fail safe mode” - 120 min 442 V TOV-feszültség [L-N]– „withstand mode” - 5 s 440 V TOV-feszültség [N-PE] – „withstand mode” - 200 ms 1200 V Utánfolyó áram megszakító képesség (eff) [N-PE] 50 kA Válaszidő <100 ns Védelmi feszültségszint [L-N] ≤1,5 Védelmi feszültségszint [L-PE] 2,5 kV Védettség IP20 Villámáram (10/350) [összes] 50 kA Villámáram levezetőképesség (10/350 μs) 12,5 kA Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff - Minden típus
- Letöltések
-
Kiválasztási segédlet Túlfezsültség-védelem egyszerűen - TBS kiválasztási segédlet , 0.63MB , pdfSzerelési útmutató Lightning Controller Compact MCF50-3+NPE+FS , 1.16MB , pdfEhhez a termékhez nem áll rendelkezésre kiírási szöveg
