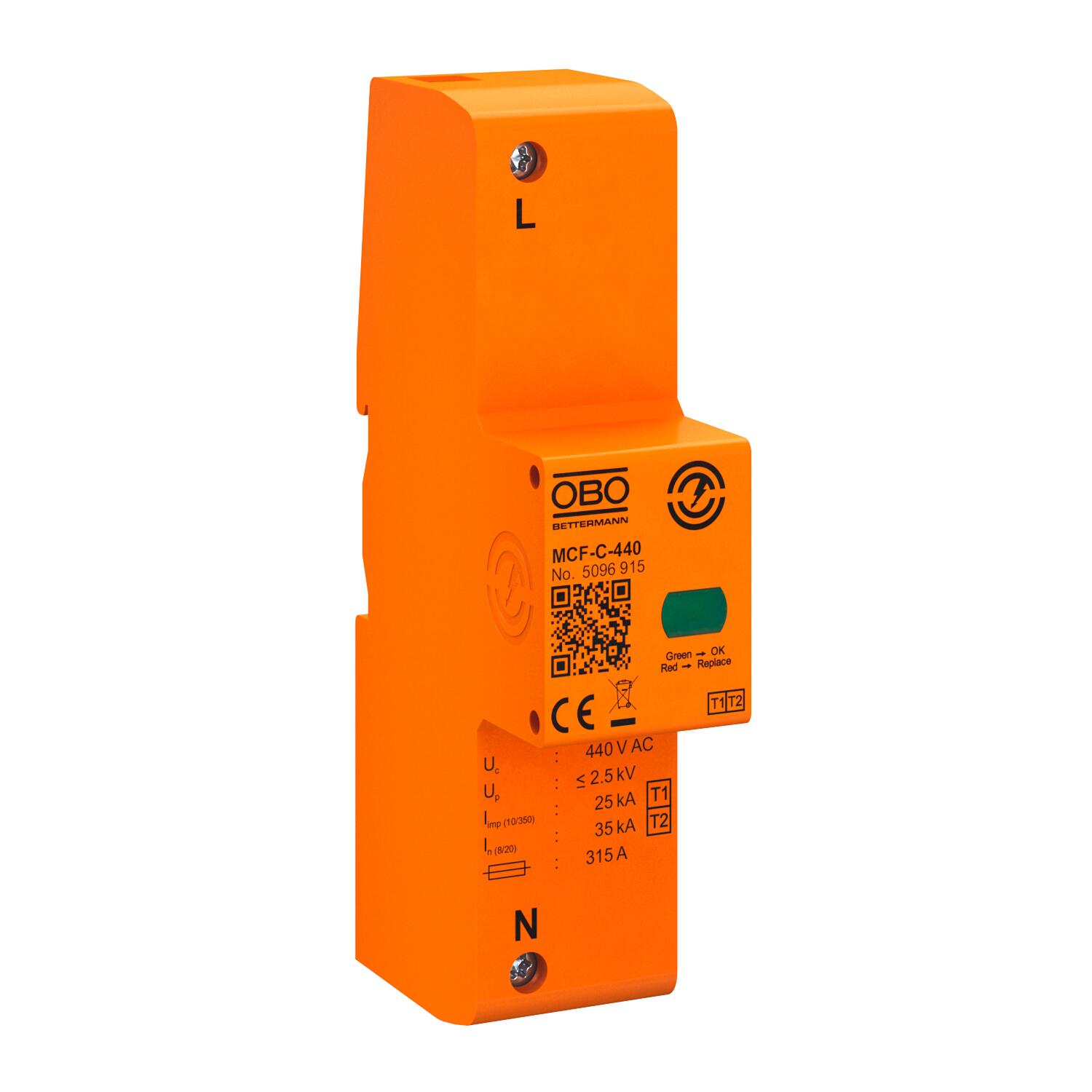

Lightning current arrester MCF-C
Rend. szám 5096915 | EAN-kód 4012197431785
- Termékleírás
-
Termékleírás1. típusú SPD, villámáram-levezetéséhez
• védelmi szint <1,3 kV (lehetővé teszi a közvetlen beépítést a 2. típusú SPD előtt)
• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint
• villámáram-levezető képesség 50 kA (10/350) pólusonként és 150 kA (10/350) összesen
• zárlati utánfolyó áram megszakító képesség 25 kA Icsúcs, levezető-előtétbiztosítás 500 A-ig gL/gG
• méretlen oldali beépítésre alkalmas, a hálózati engedélyes engedélyével
• ívkifúvás-mentes, vezérelt gyújtású szikraköz alapú SPD
Alkalmazás: ipari rendszerekben és I-IV. villámvédelmi fokozatú LPS-sel ellátott épületekben.
* Komplett = betét és aljzat
-
- Műszaki adatok
-
Műszaki adatok

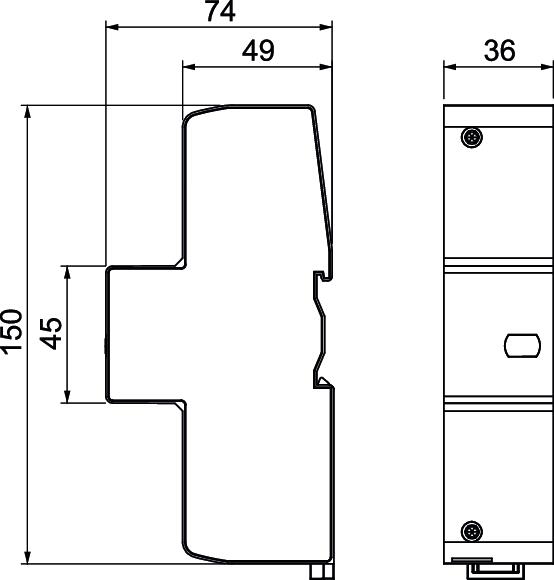

A pólusok kivitele 1 Alkalmas kültéri használatra nem Alkalmazási hőmérséklet-tartomány max. 80 °C Alkalmazási hőmérséklet-tartomány min. -40 °C Beépített előtétbiztosító nem CO2-lábnyom (GWP) bölcsőtől a kapuig 0,6491 kg CO2e / 1 Darab Hajlékony vezető keresztmetszete (finomhuzalos) max. 3 AWG Hajlékony vezető keresztmetszete (finomhuzalos) max. 25 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 6 mm² Hajlékony vezető keresztmetszete (finomhuzalos) min. 10 AWG Hálózattípus DC nem Hálózattípus egyéb nem Hálózattípus IT igen Hálózattípus TN igen Hálózattípus TN-C igen Hálózattípus TN-C-S igen Hálózattípus TN-S igen Hálózattípus TT igen Hossz 150 mm Jelzés a készüléken optikai Kifúvató nem Legmagasabb tartós feszültség (L-N) 440 V Magasság 74,5 mm Max. hálózatoldali túláramvédelem 315 A gL/gG Max. tartós feszültség, AC 440 V Maximális előtétbiztosító 315 A Méret 440V Merev vezető keresztmetszete (egy-/többhuzalos) max. 2 AWG Merev vezető keresztmetszete (egy-/többhuzalos) max. 35 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 6 mm² Merev vezető keresztmetszete (egy-/többhuzalos) min. 10 AWG MSZ EN 61643-11 szerinti SPD 1+2-es típus Névleges feszültség AC (50 / 60 Hz) 400 V Névleges levezetőképesség (8/20 µs) 35 kA Névleges levezetőképesség (8/20 µs) [L-N] 35 kA Páratartalom max. 95 % Páratartalom min. 5 % SPD az IEC EN 61643-1 szerint I+II. osztály Szélesség 36 mm Szerelési mód Kalapsín 35 mm Szín narancs Távjelzés nem TOV-feszültség [L-N] – „fail safe mode” - 120 min 760 V TOV-feszültség [L-N]– „withstand mode” - 5 s 580 V Utánfolyó áram megszakító képesség (eff) [N-PE] 50 kA Üzemi hőmérséklet max. 80 °C Üzemi hőmérséklet min. -40 °C Védelmi feszültségszint [L-N] ≤2,5 Védettség IP20 Villámáram levezetőképesség (10/350 μs) 25 kA Vizsgálati osztály 1.típus igen Zárlati szilárdság max. hálózatoldali túláramvédelem esetén 50 kA eff - Minden típus
-
Minden típus
