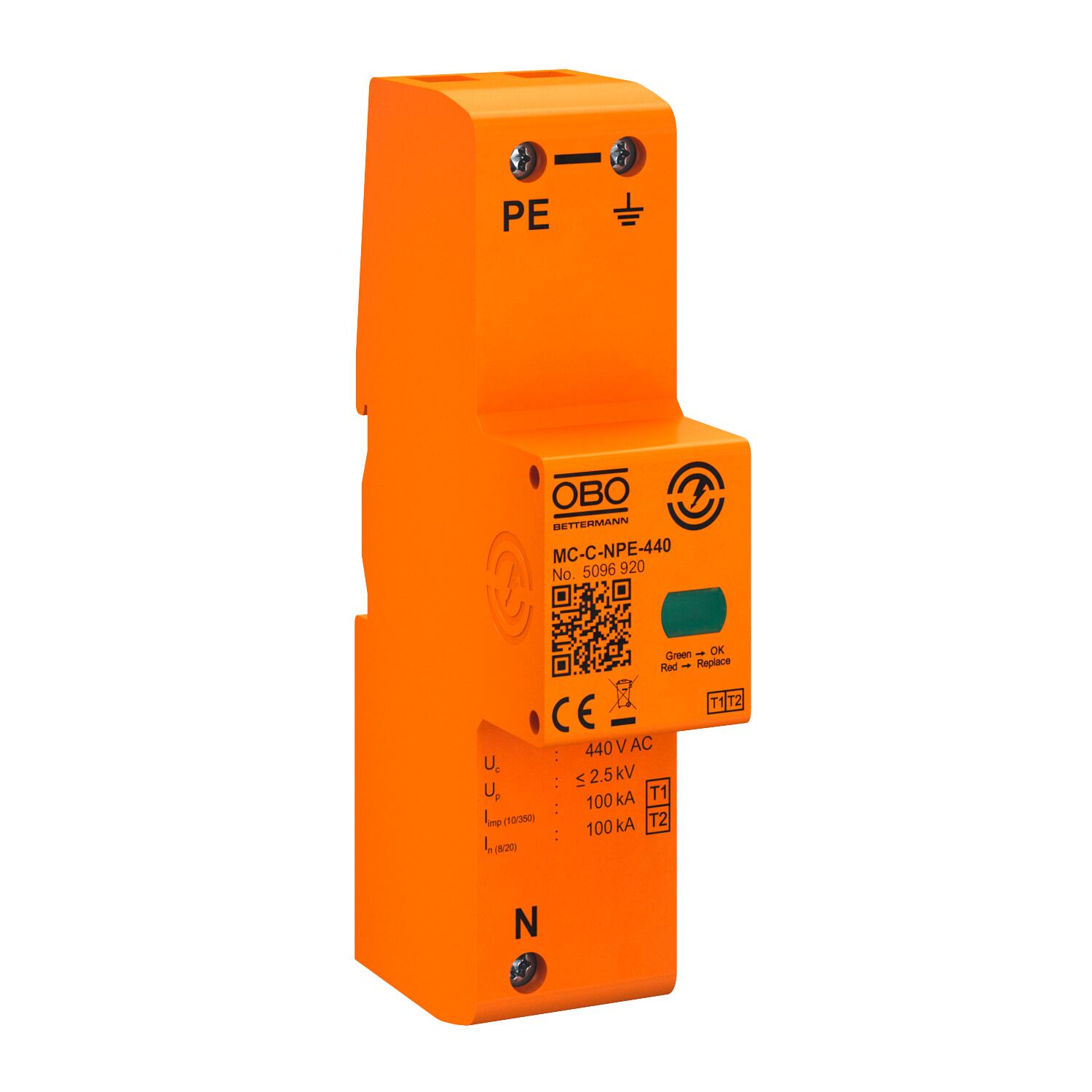

Lightning current arrester MC-C-NPE

Name: Lightning current arrester MC-C-NPE
Brand: OBO Bettermann
SKU: 5096920

Rend. szám 5096920 | EAN-kód 4012197431860

Termékleírás

Termékleírás

1. típusú SPD, villámáram-levezetéséhez

• védelmi szint <1,3 kV (lehetővé teszi a közvetlen beépítést a 2. típusú SPD előtt)

• villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint

• villámáram-levezető képesség 50 kA (10/350) pólusonként és 150 kA (10/350) összesen

• zárlati utánfolyó áram megszakító képesség 25 kA Icsúcs, levezető-előtétbiztosítás 500 A-ig gL/gG

• méretlen oldali beépítésre alkalmas, a hálózati engedélyes engedélyével

• ívkifúvás-mentes, vezérelt gyújtású szikraköz alapú SPD

Alkalmazás: ipari rendszerekben és I-IV. villámvédelmi fokozatú LPS-sel ellátott épületekben.
* Komplett = betét és aljzat

Műszaki adatok

Műszaki adatok

A pólusok kivitele	N/PE
Alkalmas kültéri használatra	nem
Alkalmazási hőmérséklet-tartomány max.	80 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
Beépített előtétbiztosító	nem
CO2-lábnyom (GWP) bölcsőtől a kapuig	0,7321 kg CO2e / 1 Darab
Hajlékony vezető keresztmetszete (finomhuzalos) max.	25 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) max.	3 AWG
Hajlékony vezető keresztmetszete (finomhuzalos) min.	6 mm²
Hajlékony vezető keresztmetszete (finomhuzalos) min.	10 AWG
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Hálózattípus TN-C-S	igen
Hálózattípus TN-S	igen
Hálózattípus TT	igen

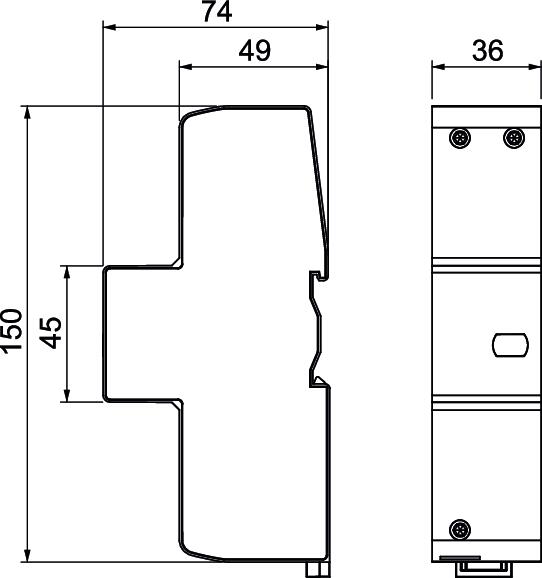

Hossz	150 mm
Jelzés a készüléken	optikai
Kifúvató	nem
Legmagasabb tartós feszültség (N-PE)	440 V
Magasság	74,5 mm
Max. tartós feszültség, AC	440 V

Méret	440V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	35 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) max.	2 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 AWG
Merev vezető keresztmetszete (egy-/többhuzalos) min.	6 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	400 V
Névleges levezetőképesség (8/20 µs)	100 kA
Névleges levezetőképesség (8/20 µs) [L-N]	100 kA
Páratartalom max.	95 %
Páratartalom min.	5 %
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szélesség	36 mm
Szerelési mód	Kalapsín 35 mm
Szín	kék
Távjelzés	nem
TOV-feszültség [N-PE] – „withstand mode” - 200 ms	1200 V
Utánfolyó áram megszakító képesség (eff) [N-PE]	0,1 kA
Üzemi hőmérséklet max.	80 °C
Üzemi hőmérséklet min.	-40 °C
Védettség	IP20
Villámáram levezetőképesség (10/350 μs)	100 kA
Vizsgálati osztály 1.típus	igen
