Leágazódoboz, X 25, fővezetéki leágazókapoccsal
Rend. szám 2005320 | EAN-kód 4012196585885
- Termékleírás
-

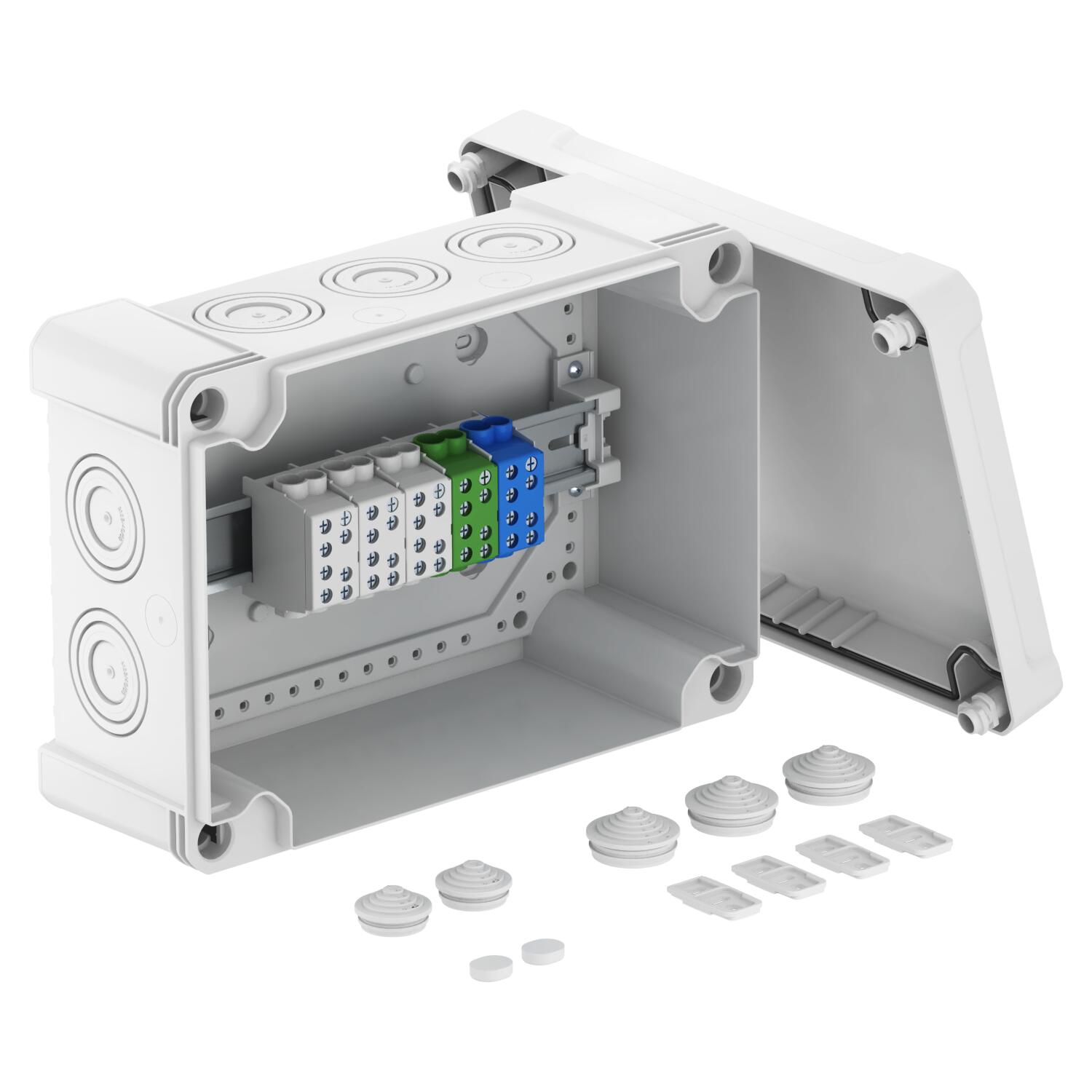

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Tartalmazza az 5-pólusú fővezetéki leágazókapcsot pólusonként 2 x 35 mm² + 2 x 25 mm² keresztmetszetű vezetékek csatlakoztatására.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 65 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Anyag polikarbonát Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen Időjárásálló igen lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Max. Vezeték-keresztmetszet 35 mm² Méret 286x202x125 Névleges feszültség 750 V Névleges keresztmetszet max. 25 mm² Névleges keresztmetszet min. 10 mm² Plombálható igen Robbanásbiztos kivitel nem Sorolható igen Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 Védettségi fokozat IK-kód IK09 Méretek

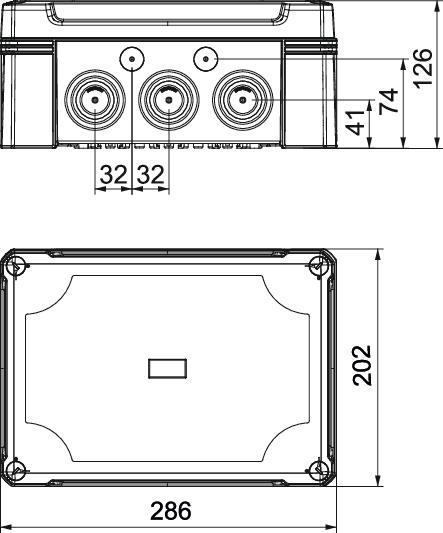

Hossz 286 mm Magasság 126 mm Névleges belső méret 271x187x110 mm Szélesség 202 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 3,976 kg CO2e / 1 Darab CO₂ Footprint (GWP) 3,976 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
