Leágazódoboz, X 25
Rend. szám 2005164 | EAN-kód 4012196580675
- Termékleírás
-

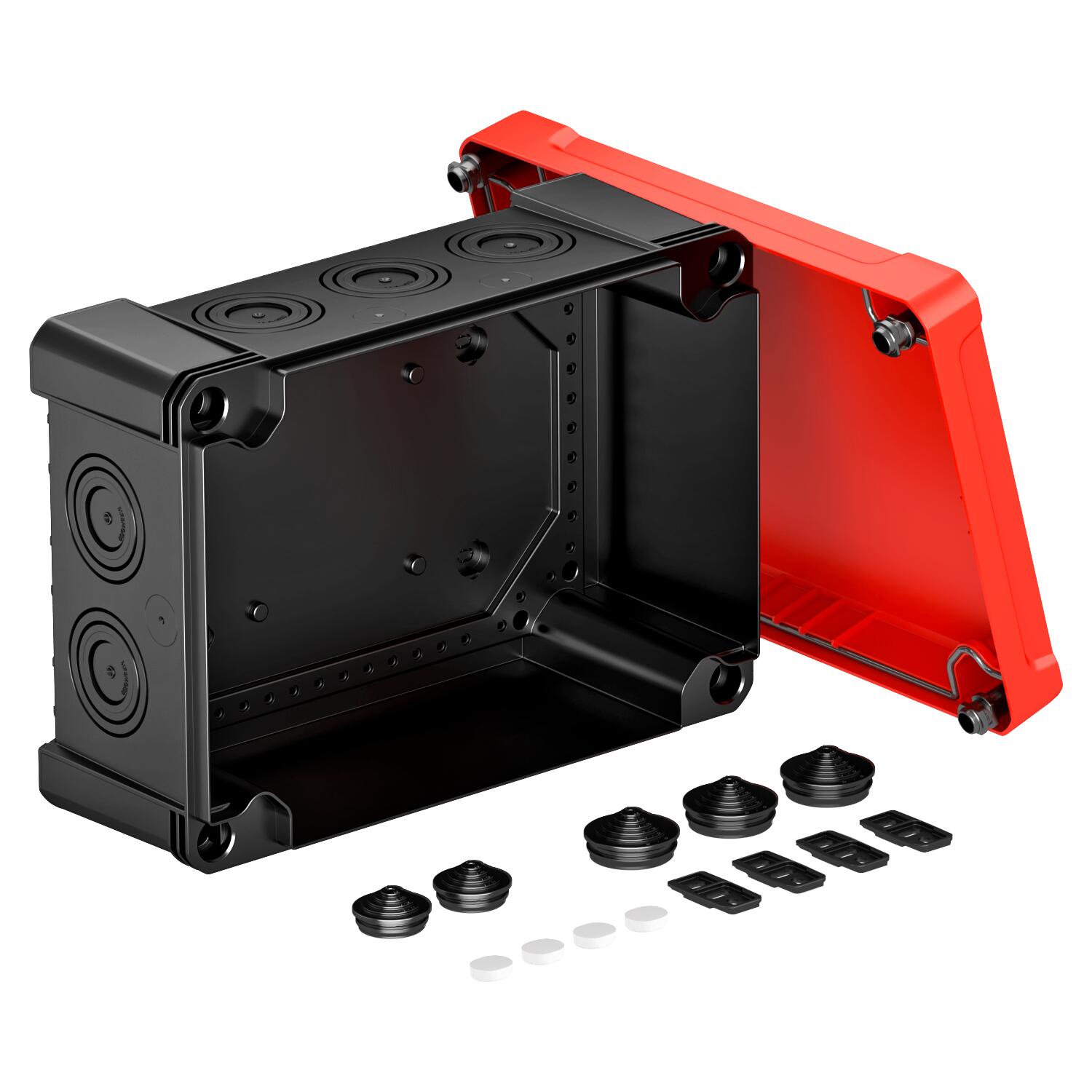

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali / mennyezeti szereléshez, külső és belső rögzítéssel vagy sarokdómon keresztül történő felszereléssel. IK09 alapján különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a EN 60670 szerint. A EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. IK09 ütésállóság a EN 50102 szerint. Védettség IP67 a EN 60529 szerint.

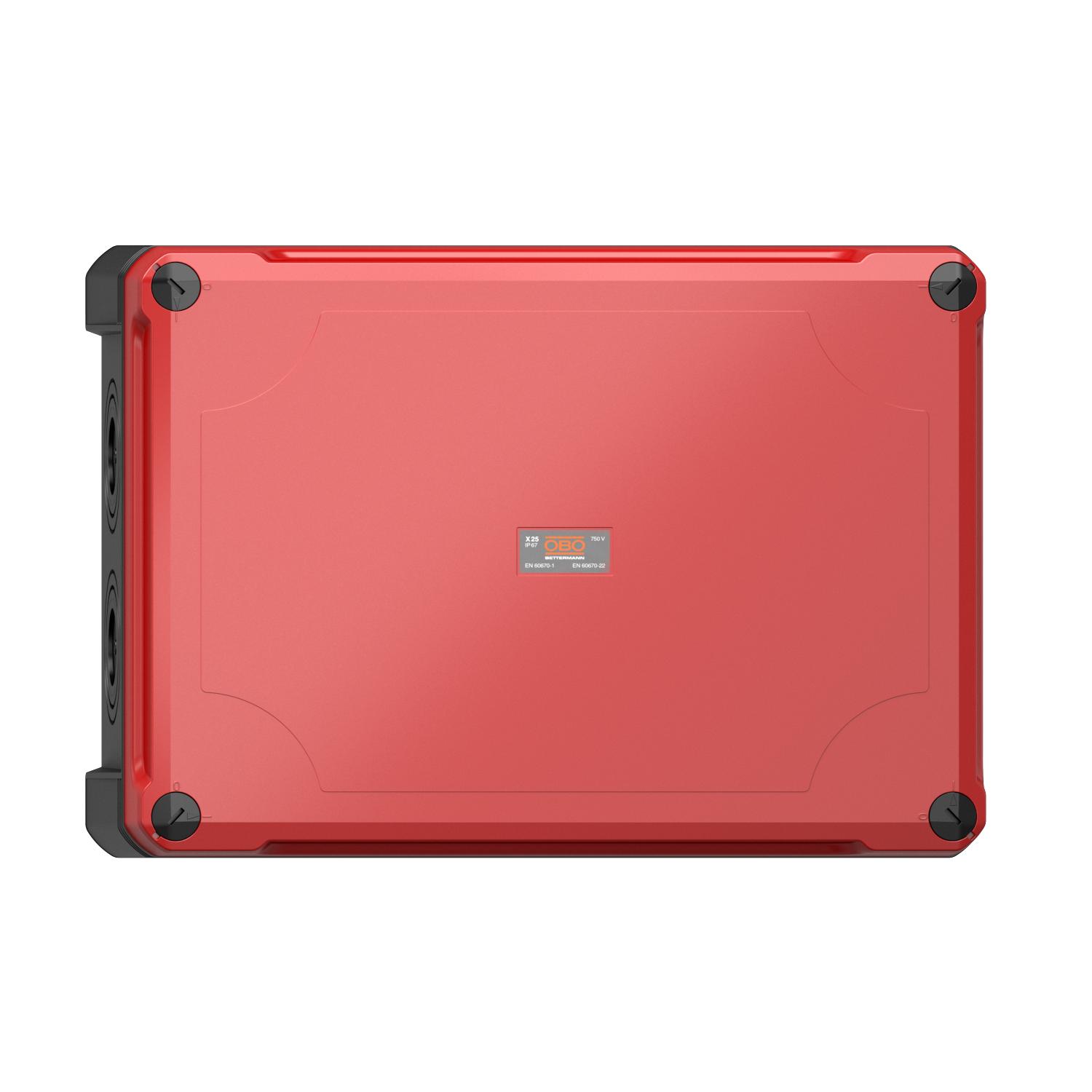

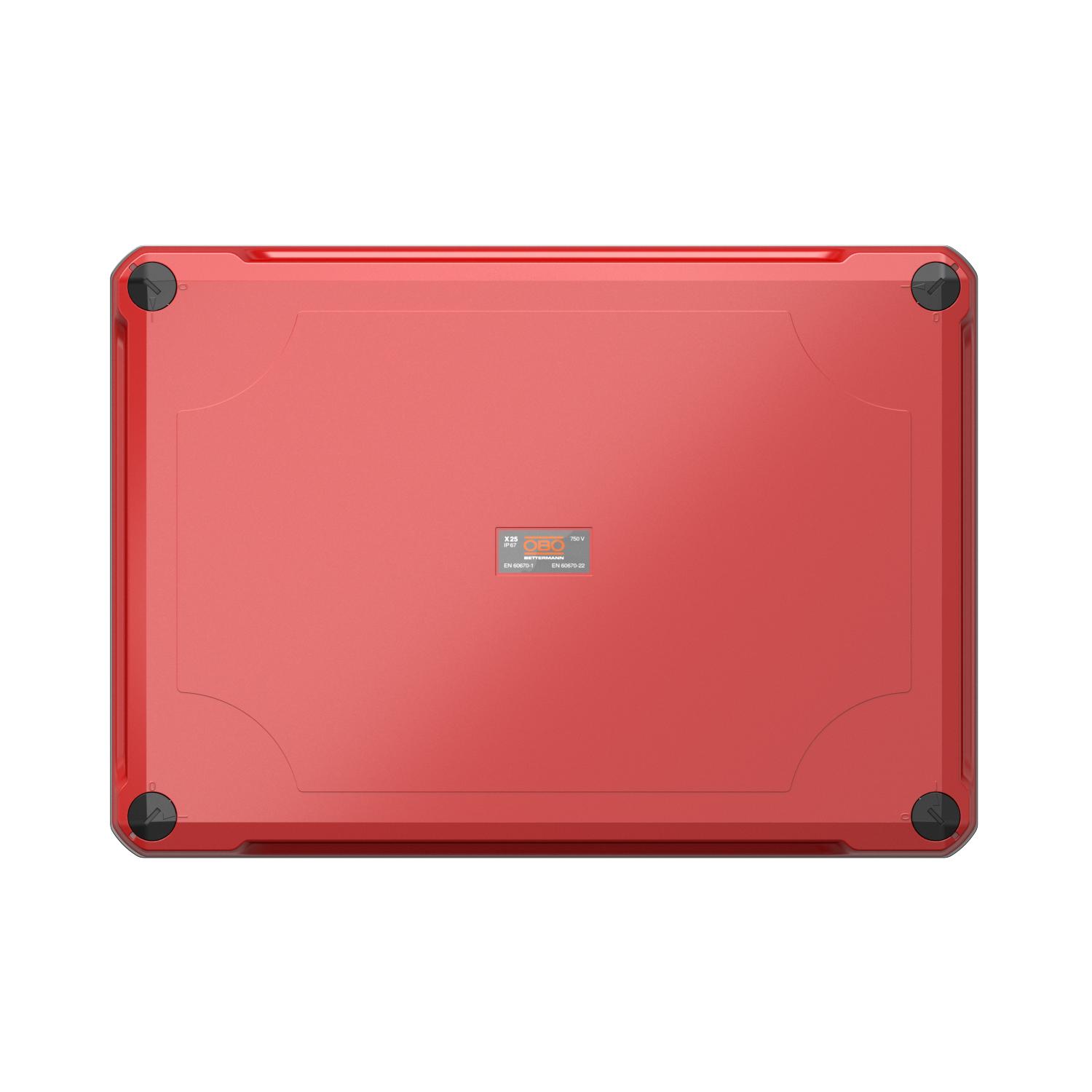

Az alsó rész fekete, a fedél piros, fekete rögzítőelemekkel.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 65 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Anyag polikarbonát Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen Időjárásálló igen lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Max. Vezeték-keresztmetszet 25 mm² Méret 286x202x125 Névleges feszültség 750 V Névleges keresztmetszet max. 25 mm² Névleges keresztmetszet min. 10 mm² Plombálható igen Robbanásbiztos kivitel nem Sorolható igen Szerelési mód Falra/mennyezetre szerelés Szín schwarz / rot Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 Védettségi fokozat IK-kód IK09 Méretek

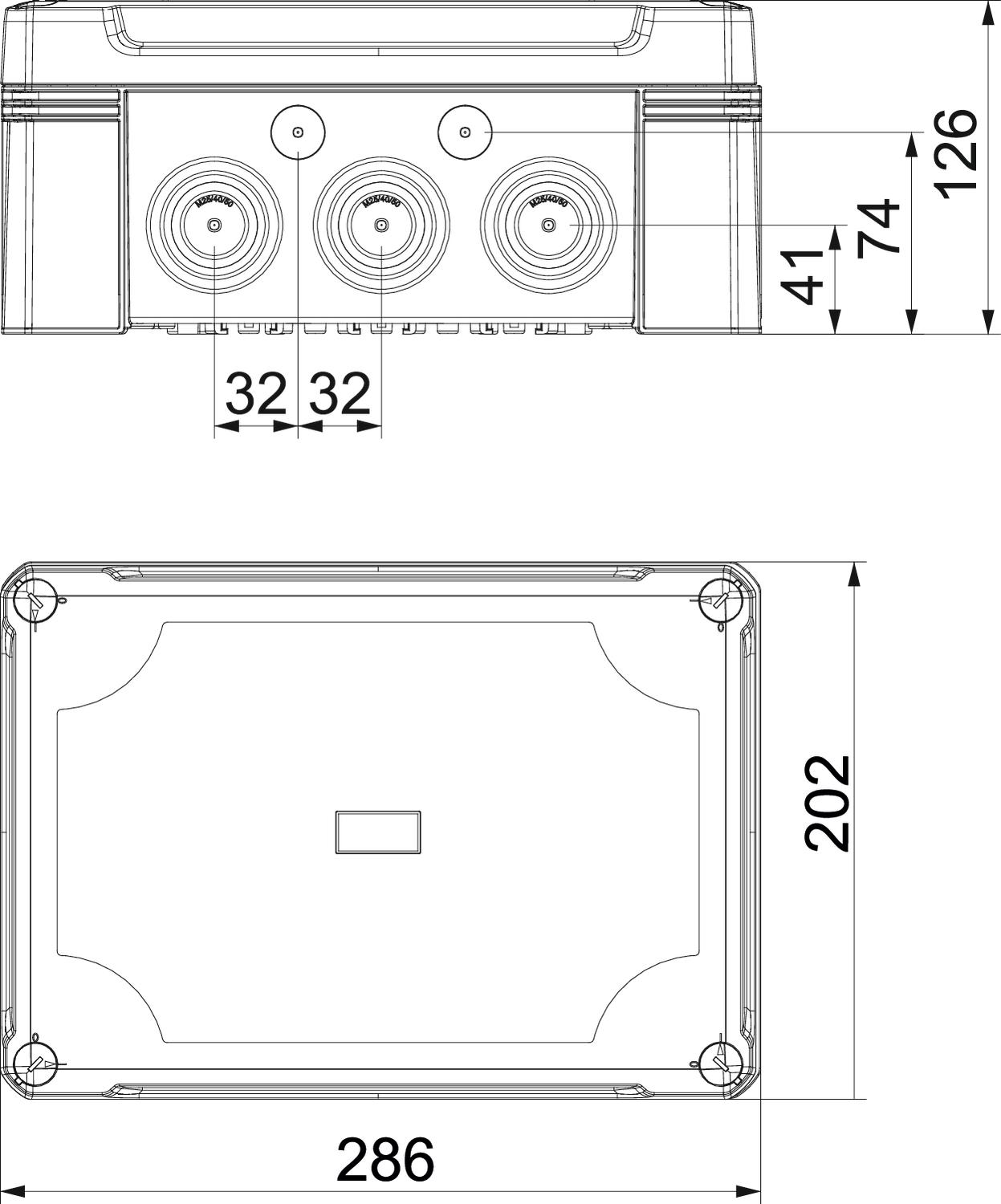

Hossz 286 mm Magasság 126 mm Névleges belső méret 271x187x110 mm Szélesség 202 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 3,6316 kg CO2e / 1 Darab CO₂ Footprint (GWP) 3,6316 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat X25 SW-RO / 2005164 , 0.13MB , pdfUK megfelelőségi nyilatkozat X25 SW-RO / 2005164 , 0.09MB , pdfREACH Megfelelőségi nyilatkozat X25 SW-RO / 2005164 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat X25 SW-RO / 2005164 , 0.13MB , pdfJelhasználati engedély ÖVE-tanúsítvány X-sorozatú termékekhez , 0.25MB , pdfSzerelési útmutató Szerelési útmutató, X-sorozat , 2.55MB , pdfHasználati útmutató Fúrósablon, X25, SDB12 , 0.09MB , pdf
