Leágazódoboz, X 16, fővezetéki leágazókapoccsal
Rend. szám 2005312 | EAN-kód 4012196585861
- Termékleírás
-

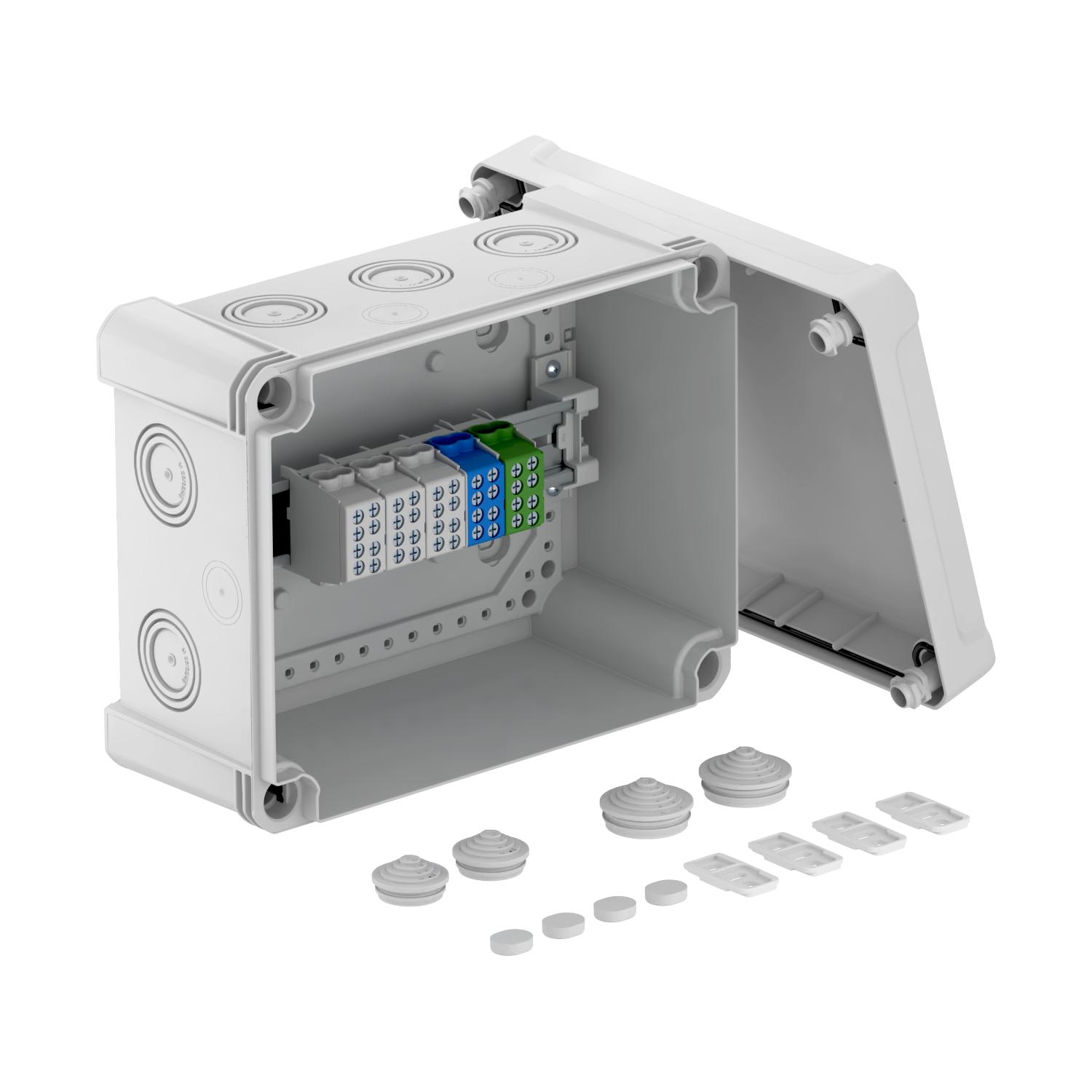

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Tartalmazza az 5-pólusú fővezetéki leágazókapcsot pólusonként 2 x 25 mm² + 2 x 16 mm² keresztmetszetű vezetékek csatlakoztatására.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
Továbbá tartozik hozzá egy 5-pólusú főáramköri leágazó kapocs pólusonként 2 x 25 mm² + 2 x 16 mm ² vezetékcsatlakozási keresztmetszettel.
-
- Műszaki adatok
-
Műszaki adatok

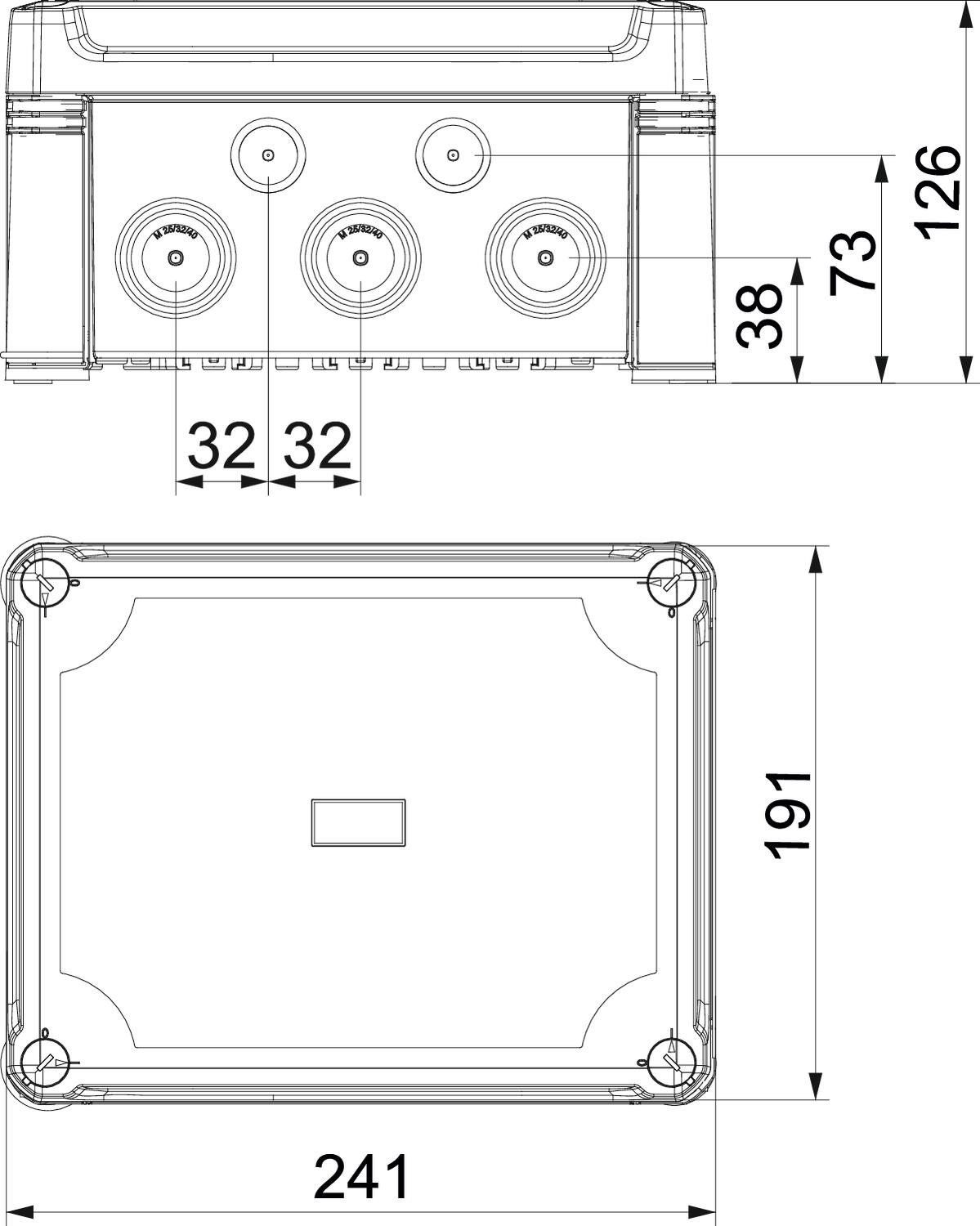

A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag polikarbonát Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem CO2-lábnyom (GWP) bölcsőtől a kapuig 3,2945 kg CO2e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen Hossz 241 mm Időjárásálló igen lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 126 mm Max. Vezeték-keresztmetszet 25 mm² Méret 240x191x125 Névleges belső méret 227x177x110 mm Névleges feszültség 750 V Névleges keresztmetszet max. 16 mm² Névleges keresztmetszet min. 6 mm² Plombálható igen Robbanásbiztos kivitel nem Sorolható igen Szélesség 191 mm Szerelési mód Falra/mennyezetre szerelés Szín világosszürke; RAL 7035 Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 Védettségi fokozat IK-kód IK09 - Minden típus
- Letöltések
-
EU megfelelőségi nyilatkozat X16 H25 GNP5 LGR / 2005312 , 0.13MB , pdfUK megfelelőségi nyilatkozat X16 H25 GNP5 LGR / 2005312 , 0.10MB , pdfREACH Megfelelőségi nyilatkozat X16 H25 GNP5 LGR / 2005312 , 0.13MB , pdfRoHS Megfelelőségi nyilatkozat X16 H25 GNP5 LGR / 2005312 , 0.13MB , pdfJelhasználati engedély ÖVE-tanúsítvány X-sorozatú termékekhez , 0.25MB , pdfSzerelési útmutató Szerelési útmutató, X-sorozat , 2.29MB , pdfHasználati útmutató Fúrósablon, X16, SDB09 , 0.09MB , pdf
