Leágazódoboz, X 16
Rend. szám 2005160 | EAN-kód 4012196580620
- Termékleírás
-

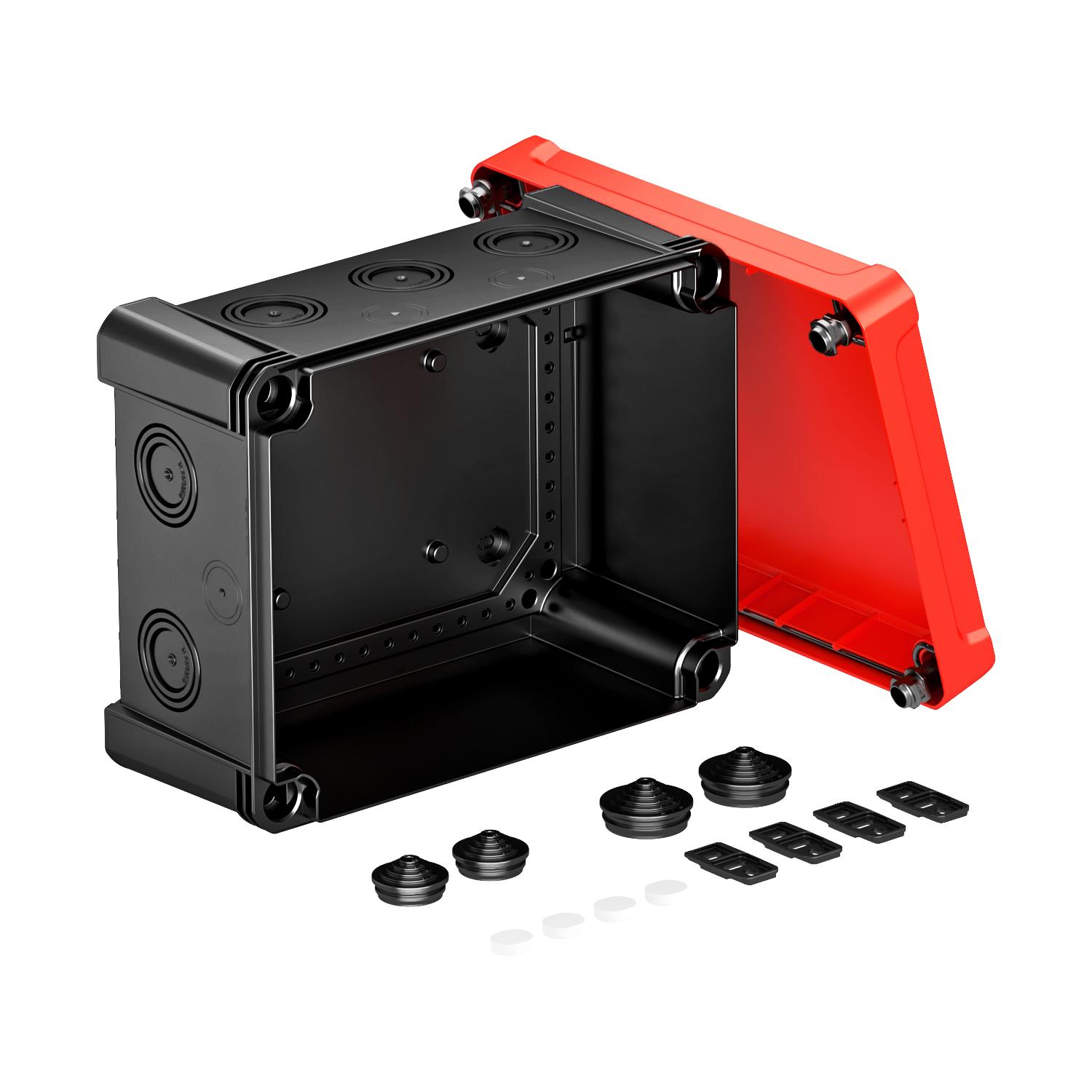

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült. Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
-
- Műszaki adatok
-
Műszaki adatok
A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 65 °C Alkalmazási hőmérséklet-tartomány min. -25 °C Anyag polikarbonát Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen Időjárásálló igen lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Max. Vezeték-keresztmetszet 16 mm² Méret 240x191x125 Névleges feszültség 750 V Névleges keresztmetszet max. 16 mm² Névleges keresztmetszet min. 6 mm² Plombálható igen Robbanásbiztos kivitel nem Sorolható igen Szerelési mód Falra/mennyezetre szerelés Szín schwarz / rot Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 Védettségi fokozat IK-kód IK09 Méretek

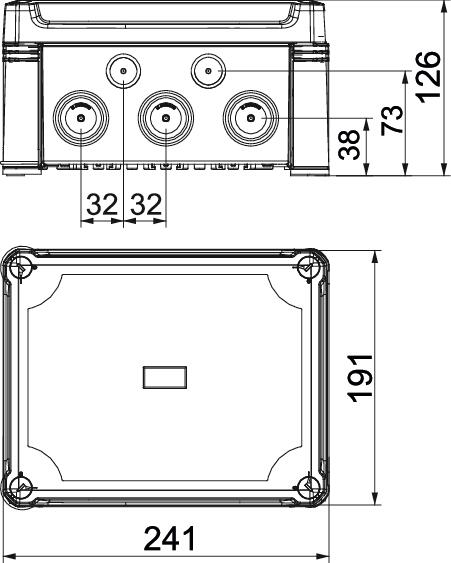

Hossz 241 mm Magasság 126 mm Névleges belső méret 227x177x110 mm Szélesség 191 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-05-14T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 2,9153 kg CO2e / 1 Darab CO₂ Footprint (GWP) 2,9153 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Minden típus
