Leágazódoboz, X 10
Rend. szám 2005156 | EAN-kód 4012196580613
- Termékleírás
-

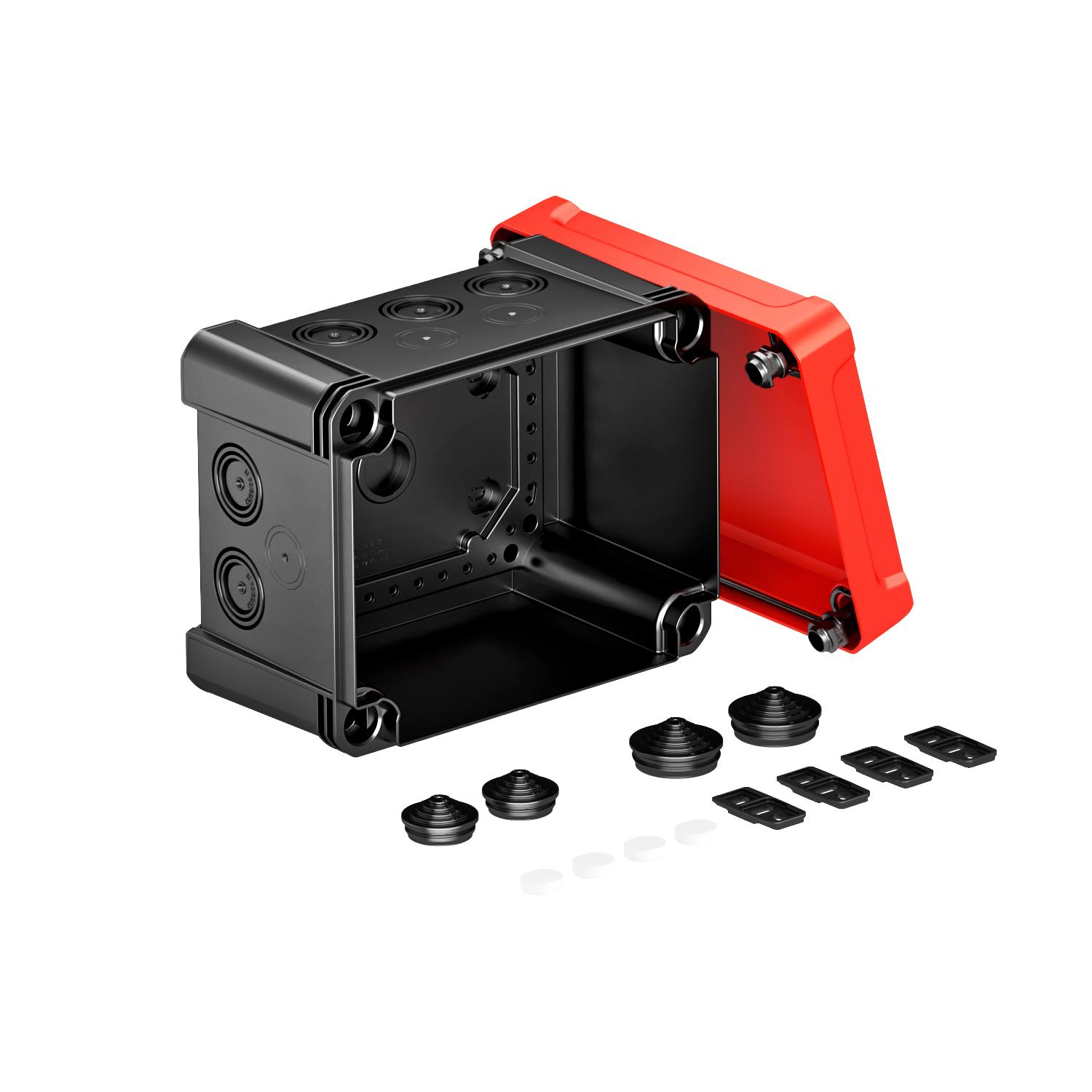

TermékleírásLeágazódoboz kábelek és vezetékek csatlakoztatására beltéren és kültéren. Téglalap alakú, kitörhető nyílásokkal. Alkalmas fali és mennyezeti szereléshez, külső és belső vagy sarokpontokon keresztül történő rögzítéssel. IK09-nek megfelelően különösen ütésálló. Fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK09 a DIN EN 50102 szerint. Védettség IP67 a DIN EN 60529 szerint.
Az alsó rész fekete, a fedél piros, fekete rögzítőelemekkel.
-
- Műszaki adatok
-
Műszaki adatok

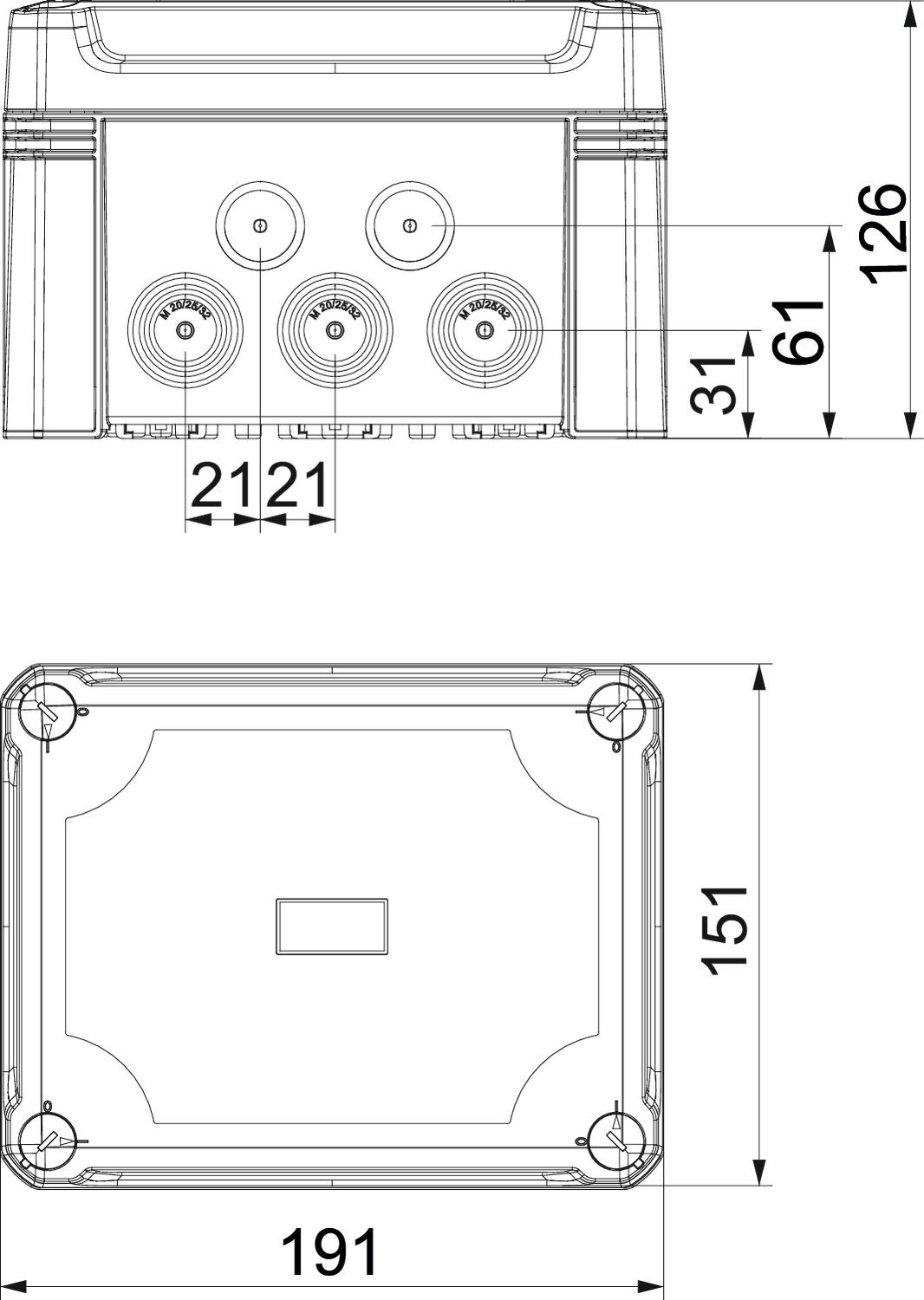

A készülékház-átvezetés fajtája Elősajtolás a szerelvényezésnél nélkül Alak derékszögű Alkalmazási hőmérséklet-tartomány max. 60 °C Alkalmazási hőmérséklet-tartomány min. -5 °C Anyag Polikarbonát Árnyékolással nem Átlátszó fedél nem Bevezetés fajtája Lépcsős membrán, méretre vágható Bevezető nyílások száma 10 Bevezetőnyílás hátulról nem CO₂-lábnyom (GWP) bölcsőtől a kapuig 2,2597 kg CO₂e / 1 Darab Fedél nem átlátszó Fedéllel igen Fedélrögzítés csavarozott Halogénmentes igen hossz 191 mm Időjárásálló igen kitörhető cső-bevezetőnyílással rendelkezik. 10 x Ø20/25/32
lángálló VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C Magasság 126 mm Max. Vezeték-keresztmetszet 10 mm² Méret 190x150x125 Névleges belső méret 177x137x110 mm Névleges feszültség 750 V Névleges keresztmetszet max. 10 mm² Névleges keresztmetszet min. 4 mm² Plombálható igen Robbanásbiztos kivitel nem Schutzgrad IK-Code IK09 Sorolható igen szélesség 151 mm Szerelési mód Falra/mennyezetre szerelés Szín schwarz / rot Ui névleges szigetelési feszültség 750 V Ütésálló igen Üvegszállal erősített igen Védettség IP67 - Minden típus
-
