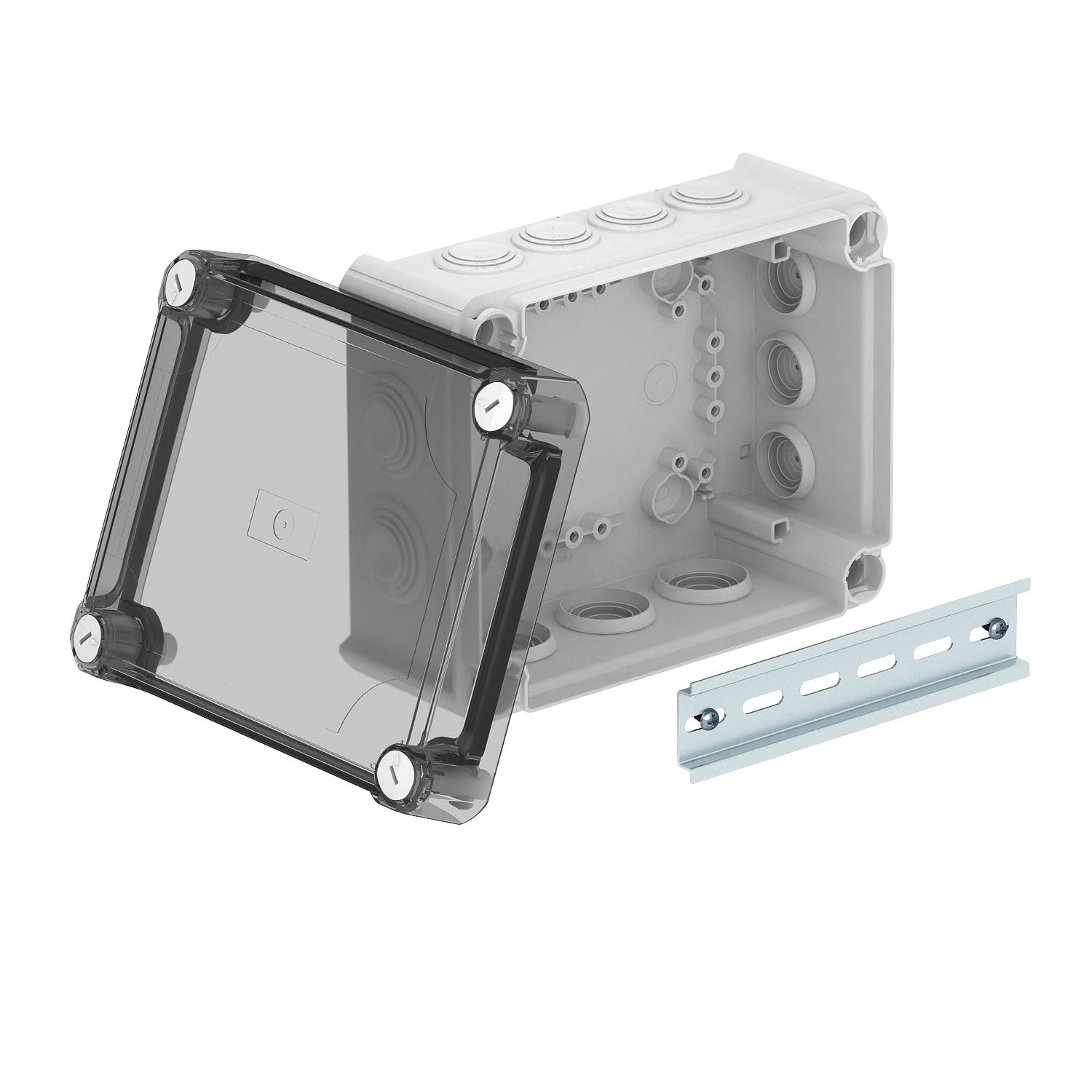

Leágazódoboz T 160, lépcsős kábelbevezetővel, magasított átlátszó fedéllel 176x135x84 | 12 | IP66 | világosszürke; RAL 7035

Leágazódoboz T 160, lépcsős kábelbevezetővel, magasított átlátszó fedéllel

Rend. szám 2007754 | EAN-kód 4012195985952

Rend. szám / Típus

Névleges belső méret	176x135x84 mm

Bevezető nyílások száma	12

Védettség	IP66

Szín	világosszürke; RAL 7035

Termékleírás

Termékleírás

Leágazódoboz a kábelek és vezetékek csatlakoztatásához beltéri és védett kültéri területeken. Téglalap alakú, membrános kábelbevezetőkkel az oldalán és kitörhető nyílásokkal az alján. Alkalmas fali és mennyezeti, valamint szerelőlemezre történő szereléshez. Lehetőség belső és sarokpontokon keresztül történő rögzítésre egyaránt. Magasított, átlátszó fedél gyorszárral, plombálható. Halogénmentes és UV-álló anyagokból készült.
Kalapsínnel együtt.
Leágazódoboz a DIN EN 60670 szerint. A DIN EN 60695-2-11 szerint lángálló, vizsgálati hőmérséklet 650 °C. Ütésállóság IK05 a DIN EN 50102 szerint.
névleges belső méret: 176x135x84 mm

Műszaki adatok

Műszaki adatok

A készülékház-átvezetés fajtája	Lépcsős membrán, méretre vágható
a szerelvényezésnél	egyéb
Alak	derékszögű
Alkalmazási hőmérséklet-tartomány max.	60 °C
Alkalmazási hőmérséklet-tartomány min.	-5 °C
Anyag	polipropilén / polikarbonát
Árnyékolással	nem
Átlátszó fedél	nem
Bevezetés fajtája	Csőbetvezető idom
Bevezetés fajtája	Kábel
Bevezető nyílások száma	12
Bevezetőnyílás hátulról	igen
CO2-lábnyom (GWP) bölcsőtől a kapuig	1,6554 kg CO2e / 1 Darab
Fedél	átlátszó
Fedéllel	igen
Fedélrögzítés	csavarozott
Halogénmentes	igen
Hossz	190 mm
Időjárásálló	nem

lángálló	VDE 0471/DIN 695 2-1, vizsgálati hőmérséklet: 650 °C
Magasság	94 mm
Méret	190x150x94
Névleges belső méret	176x135x84 mm
Névleges feszültség	500 V
Plombálható	igen
Porrobbanásveszélyes zónákhoz	nélkül
Robbanásbiztos kivitel	nem
Robbanásveszélyes zónához	nélkül
robbanásveszélyes zónához	nélkül
Sorolható	igen
Szélesség	150 mm
Szerelési mód	Falra/mennyezetre szerelés
Szín	világosszürke; RAL 7035
Tűzálló kábelrendszerek –	nélkül
Ui névleges szigetelési feszültség	500 V
Üvegszállal erősített	igen
Védettség	IP66
Védettségi fokozat IK-kód	IK05
