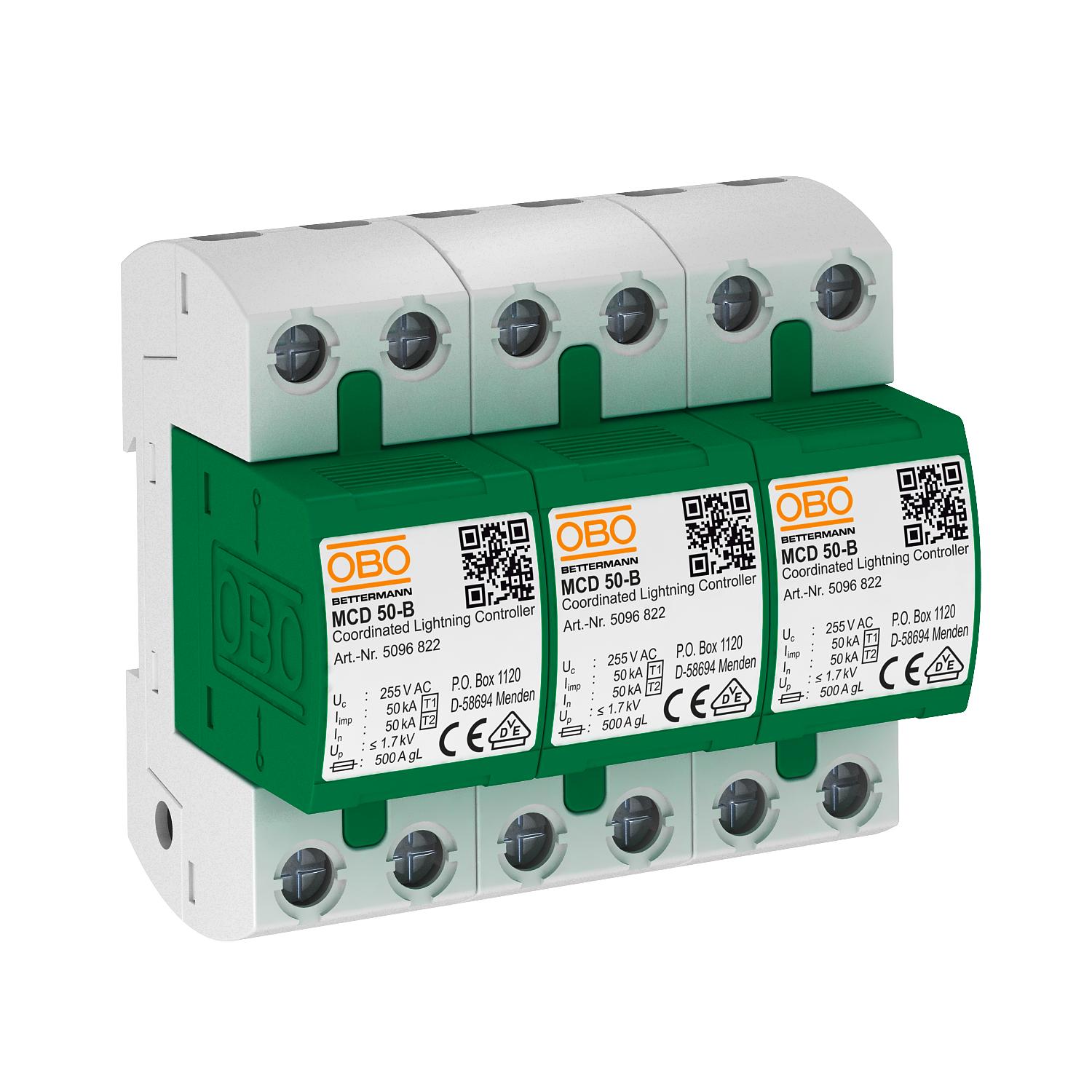

Kombi-levezető, 3-pólusú

Rend. szám 5096877 | EAN-kód 4012195077077

Rend. szám / Típus	5096877 / MCD 50-B 3

A pólusok kivitele	3

Max. tartós feszültség, AC	255 V

Védettség	IP20

Termékleírás

Termékleírás

T1+T2 típusú SPD, 3-pólusú, TN-C hálózatokban történő használatra.

Előszerelt, bekötésre kész, tartalma:
3 x MCD 50-B: Az MSZ EN 61643-11 szerinti 1+2 típusú koordinált túlfeszültség-levezető. Alkalmas az MSZ EN 62305 szerinti villámvédelmi potenciálkiegyenlítésre, az LPZ 0/2 zónahatáron.

• Villámvédelmi potenciálkiegyenlítéshez az MSZ EN 62305 szerint
• Villámáram-levezető képesség 50 kA (10/350) pólusonként és 150 kA (10/350) összesen
• Védelmi szint <1,7 kV, lehetővé teszi a készülékvédelmet
• Zárlati utánfolyó áram megszakító képesség 10 kA, előtét-biztosítás 500 A-ig gL/gG
• Tokozott, ívkifúvás-mentes szikraköz

Alkalmazási terület: ipari rendszerekben és LPL I-IV fokozatú épületekben.

Műszaki adatok

Műszaki adatok

A pólusok kivitele	3
Alkalmazási hőmérséklet-tartomány max.	85 °C
Alkalmazási hőmérséklet-tartomány min.	-40 °C
CO2-lábnyom (GWP) bölcsőtől a kapuig	6,311 kg CO2e / 1 Darab
Engedélyek	VDE
Hálózattípus	TN-C
Hálózattípus DC	nem
Hálózattípus egyéb	nem
Hálózattípus IT	nem
Hálózattípus TN	igen
Hálózattípus TN-C	igen
Hálózattípus TN-C-S	nem
Hálózattípus TN-S	nem
Hálózattípus TT	nem

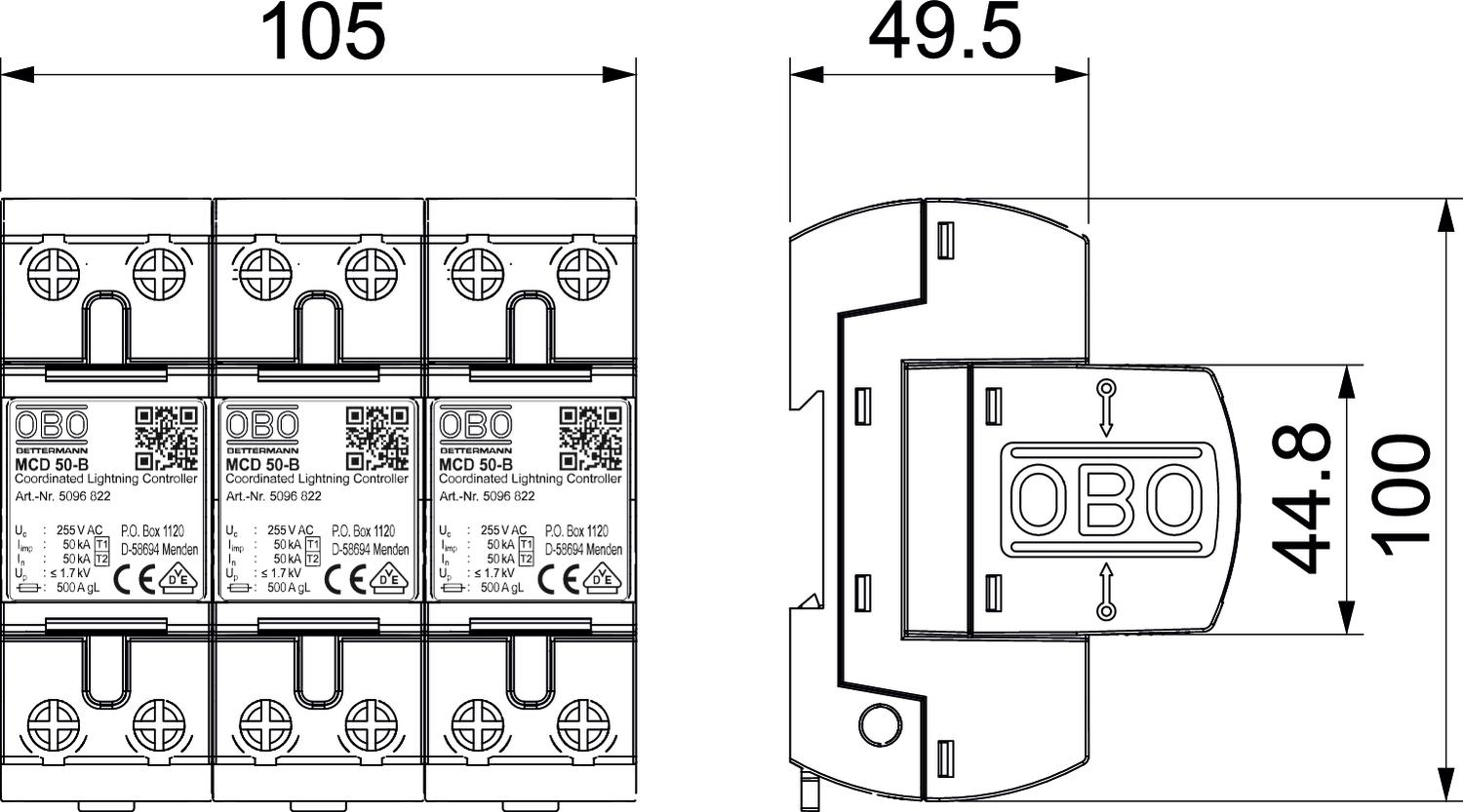

Hossz	100 mm
Jelzés a készüléken	nem tartalmaz
Kifúvató	nem
Kivitel	3-pólusú
Legmagasabb tartós feszültség (L-N)	255 V
Levezetőképesség (8/20 μs) [összes]	150 kA
LPZ	0→2
Magasság	69 mm
Max. hálózatoldali túláramvédelem	500
Max. tartós feszültség, AC	255 V
Maximális előtétbiztosító	500 A

Méret	255V
Merev vezető keresztmetszete (egy-/többhuzalos) max.	50 mm²
Merev vezető keresztmetszete (egy-/többhuzalos) min.	10 mm²
MSZ EN 61643-11 szerinti SPD	1+2-es típus
Névleges feszültség AC (50 / 60 Hz)	230 V
Névleges levezetőképesség (8/20 µs)	50 kA
Névleges levezetőképesség (8/20 µs) [L-N]	50 kA
Névleges üzemi áram (Be - és kimenő csatlakozó)	125 A
Pólusszám	1
SPD az IEC EN 61643-1 szerint	I+II. osztály
Szélesség	105 mm
Szerelési mód	Kalapsín 35 mm
Távjelzés	nem
Üzemi hőmérséklet max.	85 °C
Üzemi hőmérséklet min.	-40 °C
Válaszidő	<100 ns
Védelmi feszültségszint [L-N]	≤1,7
Védettség	IP20
Villámáram (10/350) [összes]	150 kA
Villámáram levezetőképesség (10/350 μs)	50 kA
Vizsgálati osztály 1.típus	igen
Vizsgálati osztály 2. típus	igen
Zárlati szilárdság	10 kA
Zárlati szilárdság max. hálózatoldali túláramvédelem esetén	10 kA
