Kiselosztó 9 modulos, sorkapoccsal, polikarbonát 241 | 191 | 126 | rugós

Kiselosztó 9 modulos, sorkapoccsal, polikarbonát

Rend. szám 2008848 | EAN-kód 4012196465767

Rend. szám / Típus	2008848 / SDB 09 PC

Hossz	241 mm

Szélesség	191 mm

Magasság	126 mm

Sorkapcsok	rugós

Termékleírás

Termékleírás

A falra szerelhető kiselosztók megfelelnek az IEC 439-3 követelményeinek, és gondoskodnak a biztonságos áramellátásról bel-és kültéren egyaránt. 35 mm-es kalapsínnel előszerelt. IP66-os védettség és IK08-as ütésállósági fokozat. Átlátszó fedél csavarozáshoz, kivágással.
- védőszigeteléssel maximum 9 modulhoz
- sorkapocsléc-készlet: PE/N kapcsonként (1x25 mm² és 1x16 mm² csavaros sorkapocs, 2x4 mm² és 12x2,5 mm² rugós sorkapocs), mini kalapsín, szerelési útmutató és rögzítő készlet
- jelölő címkék a kapcsolódó installáció számára
- 6 rugalmas, Ø20 mm-es kábelbevezető 0-17mm-es kábelátmérőhöz
- 1 rugalmas, Ø25 mm-es kábelbevezető 0-22 mm-es kábelátmérőhöz
- 1 rugalmas, Ø32 mm-es kábelbevezető 0-28 mm-es kábelátmérőhöz
- 8 Ø20 mm-es kitörhető nyílás felül és alul
- 10 Ø20 mm-es kitörhető nyílás felül és alul1 Ø20/25/32 mm-es kombinált kitörhető nyílás felül és alul
- 4 csavarvédő sapkával
- 2 rozsdamentes acél külső rögzítő
- modultakaró csíkok a használaton kívüli elosztómodulok lezárásához
Bel- és kültéren egyaránt alkalmazható;
VDE által tanúsított MSZ EN 61439 szerint;

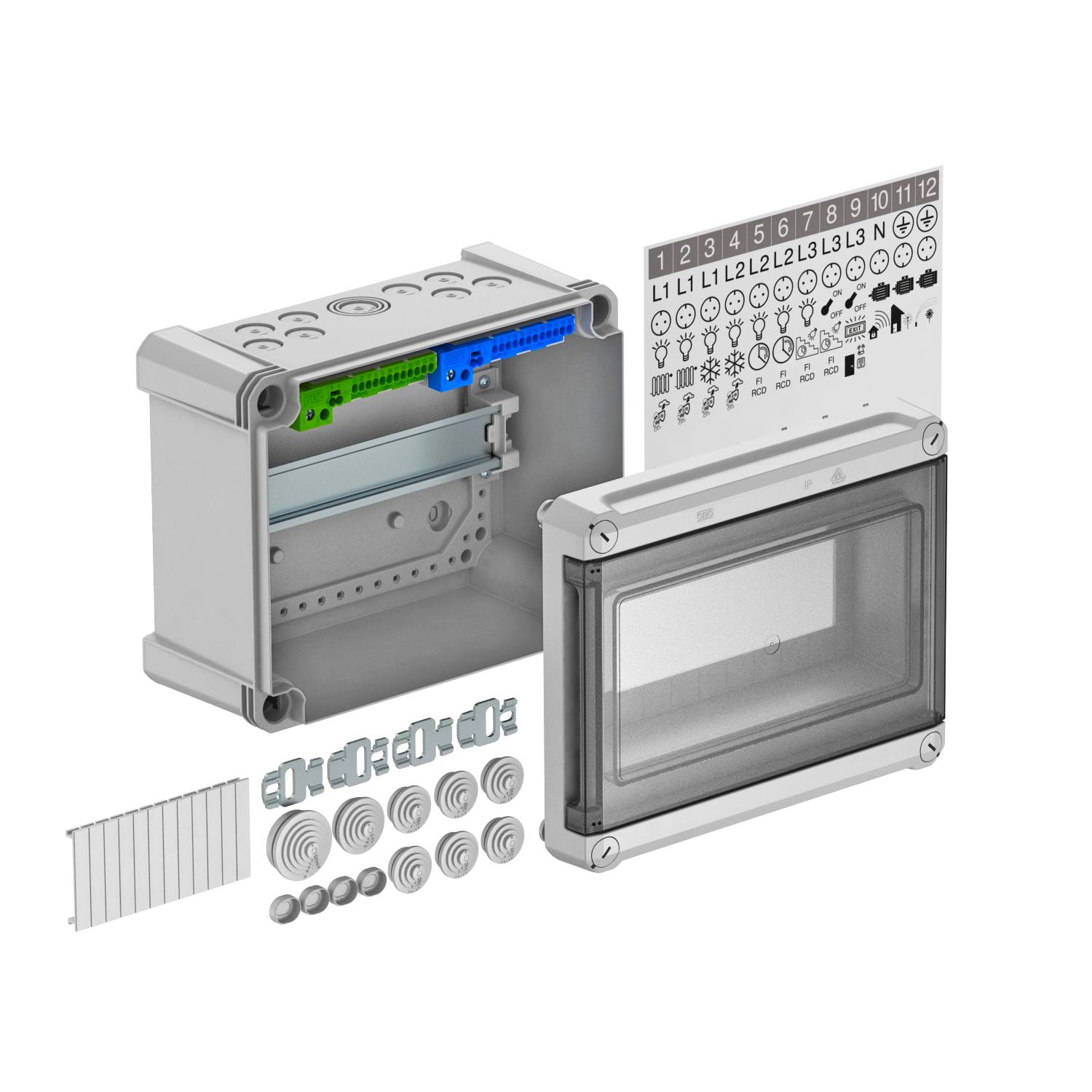

Tartozékok:
·Csatlakozókapocs-készlet: PE/N kapcsonként (1x25 mm²-es és 1x16 mm²-es csavaros csatlakozókapocs, illetve 2x4 mm²-es és 12x2,5 mm²-es rugós sorkapocs), mini kalapsín, szerelési útmutató, rögzítő készlet
· Öntapadó piktogramok az installáció jelöléséhez
· Hat sodrott erű, 20 mm átmérőjű kábel- és vezeték-bevezető 0-17 mm-es kábelátmérőhöz
· Egy sodrott erű, 25 mm átmérőjű kábel- és vezeték-bevezető 0-22 mm-es kábelátmérőhöz
· Egy sodrott erű, 32 mm átmérőjű kábel- és vezeték-bevezető 0-28 mm-es kábelátmérőhöz
· Két rozsdamentes acél külső rögzítő
· Modultakaró a használaton kívüli elosztómodulok lezárásához
Névleges áram 63A
Energiaveszteség 40K 20,7 W

Falon kívüli kiselosztó, védőszigeteléssel, maximum 9 modulhoz. A felső- és alsórészen is 9-9 kitörhető nyílással (8 X Ø20 és 1 x Ø20/25/32), előszerelt, 35 mm-es kalapsínnel. A négy csavarvédő fedél megakadályozza az akaratlan "feszültségátvitelt".

Műszaki adatok

Műszaki adatok

A sorok száma	1
Anyag	polikarbonát
Átlátszó fedél	igen
Burkolat típusa	Fedél
CO2-lábnyom (GWP) bölcsőtől a kapuig	5,6641 kg CO2e / 1 Darab
DIN-sín	igen
EMV-kivitel	nem
Hossz	241 mm
Installációs kiselosztó szerelési módja	Felépítés
Kiselosztó fedelének kivitelezése	kivágással
Magasság	126 mm

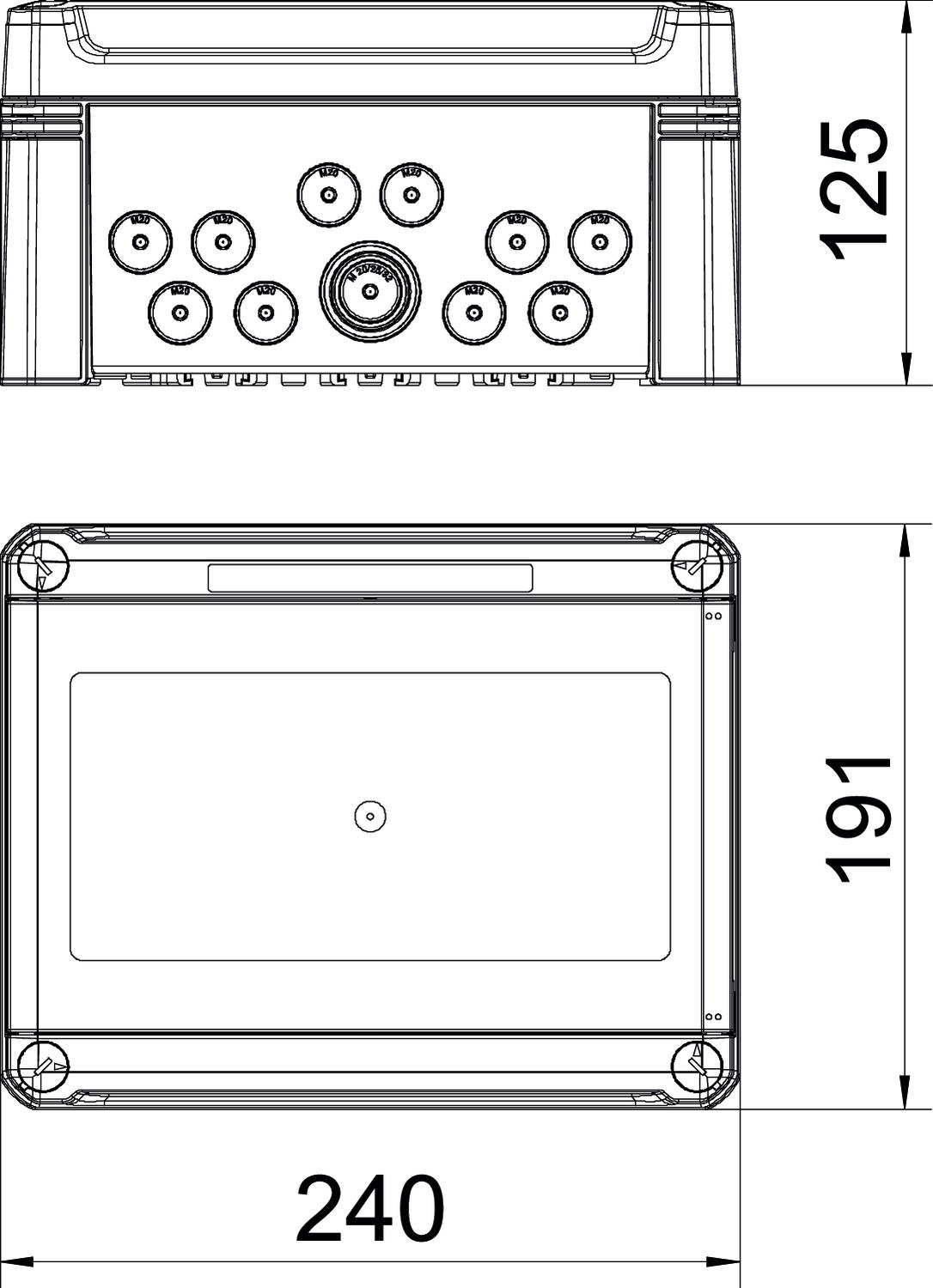

Méret	240x191x125

Névleges áramerősség	63 A
Névleges feszültség	400 V
Ráépítési lehetőség	igen
Sorkapcsok	rugós
Szélesség	191 mm
Szélesség osztásegységekben	9
Szerelőlappal	nem
Szín	világosszürke; RAL 7035
Védettség	IP66
Védettségi fokozat IK-kód	IK08
zárral	nem
