Megjegyzés: Ez a cikkszám megszűnt.
Az új cikkszám itt található: 1186802 / Kengyeles bilincs 2056 U-kivitel, 1 kábel részére, műanyag nyomóvályú, A2

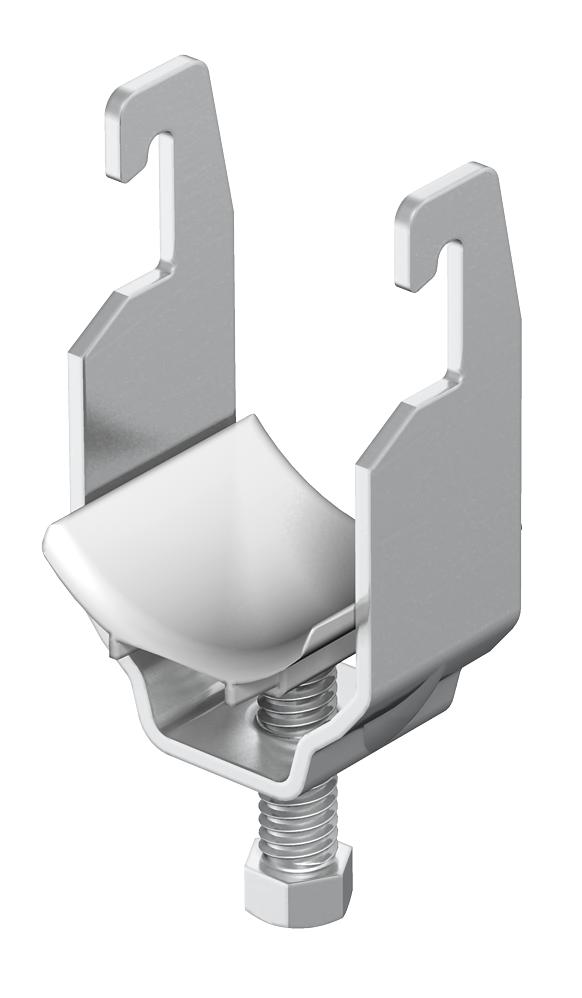

Kengyeles bilincs, egy kábel részére, műanyag nyomóvályú, A2
Rend. szám 1178504 | EAN-kód 4012195074595
- Termékleírás
-
TermékleírásMinden 18-22 mm résszélességű C-profilsínhez alkalmazható.
Halogénmentes polipropilénből készült, RAL 7035 világosszürke színű nyomóvályú.
-
- Műszaki adatok
-
Műszaki adatok
1 kábel számára H 42 mm 1 kábel számára L 34 A kábelek/csövek száma 1 Anyag rozsdamentes acél, 1.4301 D befogási tartomány max. 12 mm D befogási tartomány min. 8 mm ellendarabbal nem Felület felületkezelés nélkül, utókezelt Fém vályúval nem Halogénmentes igen Kiegészítő anyag Rostfreier Stahl Kiegészítő felület unbehandelt Max. Meghúzási nyomaték 3 Nm max. résszélességű sínekhez (közzel) 22 mm Méret 8-12mm min. résszélességű sínekhez (közzel) 18 mm Műanyag vályúval igen Nyomóvályú alapanyaga Polipropilén Nyomóvályú anyaga Műanyag Szerelési mód Profilsín Ütésálló nem Méretek

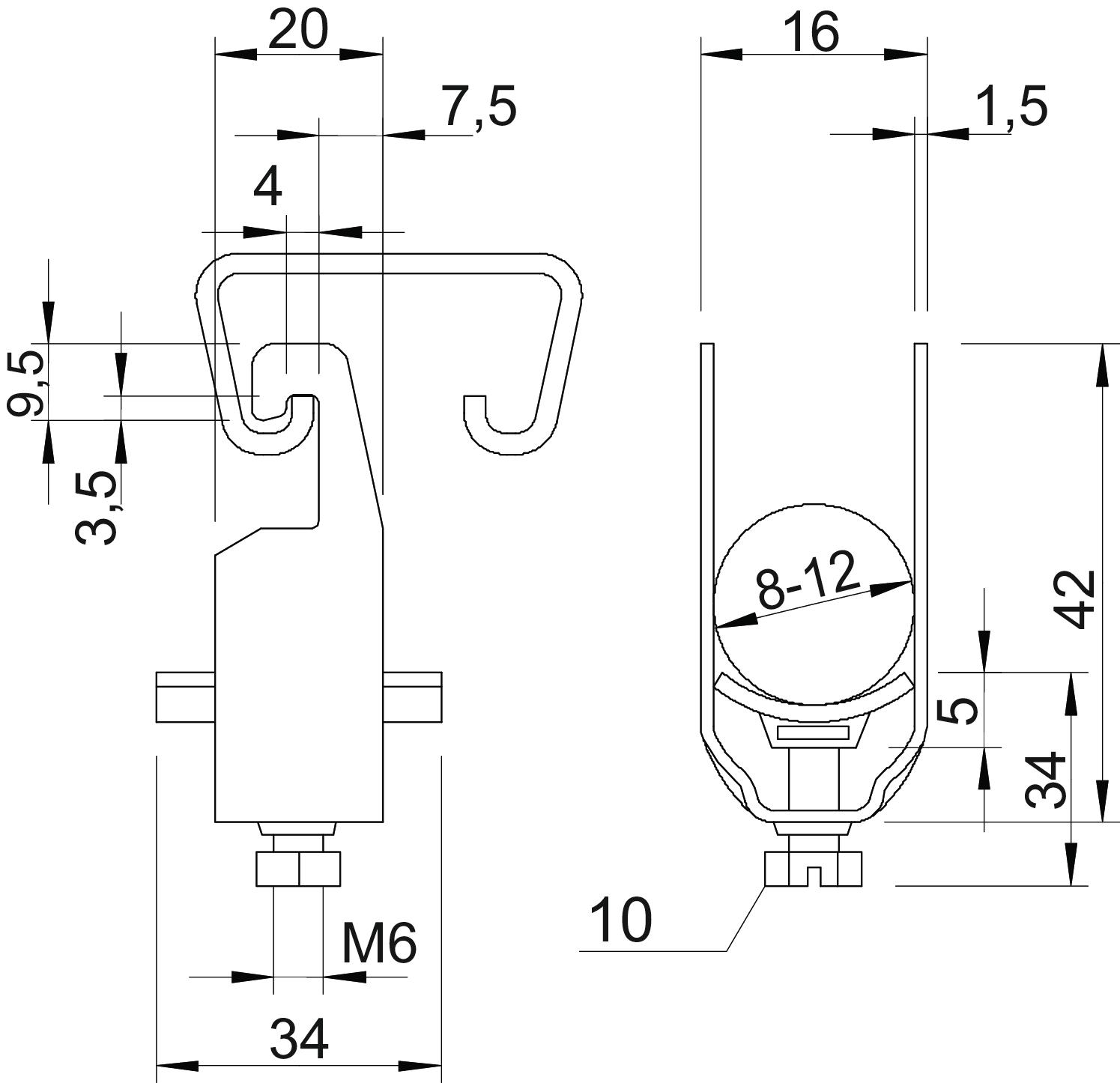

A méret 20 mm B méret 16 mm C méret 34 mm G méret (mm) M6 H méret 42 mm L méret 34 mm t méret 1,5 mm x méret 5 mm CO₂-lábnyom (Product Carbon Footprint)
A CO2-érték meghatározásának időpontja 2025-04-02T00:00:00.000+0200 CO2-lábnyom (GWP) bölcsőtől a kapuig 0,1706 kg CO₂e / 1 Darab CO₂ Footprint (GWP) 0,1706 kg CO₂e Declared Unit (LCA) Darab Declared Unit Quantity (LCA) 1 - Minden típus
-
Minden típus
- Letöltések
-
Katalógus Rögzítőanyagok , 19.52MB , pdfEU megfelelőségi nyilatkozat 2056U 12 A2 / 1178504 , 0.12MB , pdfREACH Megfelelőségi nyilatkozat 2056U 12 A2 / 1178504 , 0.12MB , pdfRoHS Megfelelőségi nyilatkozat 2056U 12 A2 / 1178504 , 0.12MB , pdf
